高剛性ローラストリッパガイドピンセット -ストリッパプレート固定式・シングルローラタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
高剛性ローラストリッパガイドピンセット・ストリッパプレート固定式シングルローラ...
詳細情報を確認する型番

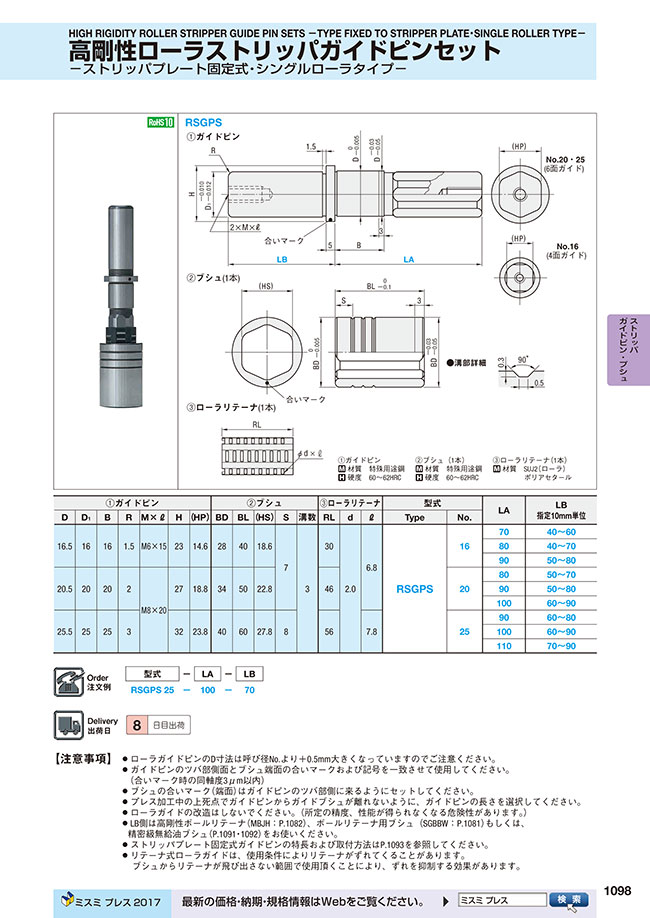

外形図・製品仕様
| （1）ガイドピン | （2）ブシュ（1本） | （3）ローラリテーナ（1本） | ||||
| 材質 特殊用途鋼 | 材質 特殊用途鋼 | 材質 | SUJ2（ローラ） | |||
| 硬度 60～62HRC | 硬度 60～62HRC | ポリアセタール | ||||
規格表
| （1）ガイドピン | （2）ブシュ | （3）ローラリテーナ | 型式 | LA | LB 指定10mm単位 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | B | R | M×ℓ | H | （HP） | BD | BL | （HS） | S | 溝数 | RL | d | ℓ | Type | No. | ||
| 16.5 | 16 | 16 | 1.5 | M6×15 | 23 | 14.6 | 28 | 40 | 18.6 | 7 | 3 | 30 | 2.0 | 6.8 | RSGPS | 16 | 70 | 40～60 |
| 80 | 40～70 | |||||||||||||||||
| 90 | 50～80 | |||||||||||||||||
| 20.5 | 20 | 20 | 2 | M8×20 | 27 | 18.8 | 34 | 50 | 22.8 | 46 | 20 | 80 | 50～70 | |||||
| 90 | 50～80 | |||||||||||||||||
| 100 | 60～90 | |||||||||||||||||
| 25.5 | 25 | 25 | 3 | 32 | 23.8 | 40 | 60 | 27.8 | 8 | 56 | 7.8 | 25 | 90 | 60～80 | ||||
| 100 | 60～90 | |||||||||||||||||
| 110 | 70～90 | |||||||||||||||||
注文例
出荷日
関連情報
【注意事項】
● ローラガイドピンのD寸法は呼び径No.より+0.5mm大きくなっていますのでご注意ください。
● ガイドピンのツバ部側面とブシュ端面の合いマークおよび記号を一致させて使用してください。（合いマーク時の同軸度3μm以内）
● ブシュの合いマーク（端面）はガイドピンのツバ部側に来るようにセットしてください。
● プレス加工中の上死点でガイドピンからガイドブシュが離れないように、ガイドピンの長さを選択してください。
● ローラガイドの改造はしないでください。（所定の精度、性能が得られなくなる危険性があります。）
● LB側は高剛性ボールリテーナ（MBJH： P.1082）、ボールリテーナ用ブシュ（SGBBW： P.1081）もしくは、精密級無給油ブシュ（ P.1091・ 1092）をお使いください。
● ストリッパプレート固定式ガイドピンの特長および取付方法は P.1093を参照してください。
● リテーナ式ローラガイドは、使用条件によりリテーナがずれてくることがあります。
● ブシュからリテーナが飛び出さない範囲で使用頂くことにより、ずれを抑制する効果があります。
絞り込み条件：3 項目の仕様が未選択です
B(プレート圧入部長さ)(mm)
- 16
- 20
- 25
LA(ストリッパプレート側長さ)(mm)
[70-110/10mm単位]LB(パンチプレート側長さ)(mm)
[40-90/10mm単位]タイプ
- RSGPS
CAD
- 2D
- 3D
出荷日
- すべて
- 8日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
高剛性ローラストリッパガイドピンセット・ストリッパプレート固定式シングルローラータイプです。ガイドピン、ブッシュの材質は特殊用途鋼、ローラーは軸受鋼です。
よくあるご質問（FAQ）
また、バネの荷重がリテーナにかからない様リテーナ上がり防止リングがございます。詳しくはRWR（ローラガイド用） もしくはRWB（ボールガイド用)をご参照ください。
