ストリッパガイドブシュ -精密級・無給油・特殊焼結合金・ロックタイト接着・ヘッド付タイプ-
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
[ ! ]ストリッパガイドブシュは常温環境（40℃以下）にてご使用ください。[ ! ]取付方法>> P.1069
[ ! ]内径部は洗浄しないでください。埋設されたモリブデンが膨張する可能性があります。
外形図・製品仕様
[ ! ]製品概要>> P.1070
VGHM（ロックタイト接着タイプ）[ M ]材質 特殊焼結合金
規格表
| D | 型式 | L | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Type | d | ||||||||
| 16 | VGHM | 10 | 10 | 13 | 16 | 20 | |||
| 20 | 13 | 13 | 16 | 20 | 25 | ||||
| 24 | 16 | 16 | 20 | 25 | 30 | ||||
| 28 | 20 | 20 | 25 | 30 | |||||
・給油タイプ摺動部（内面）構造かじり付き防止のため摺動部に6mmピッチ、幅1.5mm、深さ0.5mm、貫通仕様のスパイラル状の給油溝を切ってあります。
・固定方法 ロックタイト接着
ロックタイトNo.638>> P.1038
・ピン・ブシュクリアランス（片側）2.5～4.5μm
・無給油タイプ（焼結合金は除く）はストローク1mm以上でご使用ください。
注文例
| 型式 | - | L | |
| VGHM10 | - | 16 |
出荷日
| 2 | 日目出荷 |
| 急 | ストークT |
ストークA |
[ ! ]土曜日が実働日数に重なる場合、3日目出荷となります。
追加工
| 型式 | - | L（LC） | - | （DRC） |
| VGHM10 | - | LC12.5 |
| 3 | 日目出荷 |
| 追加工 | L寸法変更 | ロックタイト用溝加工 | |||||||||||||||||||||||||||||
| 記号 | LC | DRC | |||||||||||||||||||||||||||||
| 詳細 | L寸法変更 ● VGBH・VGHM ● VGBL・VGBM |
| ● ヘッド付 タイプ | ● ストレート タイプ | ロックタイト用溝加工 ● ヘッド付タイプ……ℓ＝L2－2 ● ストレートタイプ……ℓ＝L2 [ NG ]VGBH・VGBL・VGHZ・VGBZは | ||||||||||||||||||||||||||
 |  |  |  | ||||||||||||||||||||||||||||
| [ NG ]VGHZ・VGBZ・VSG□F・VSG□Zは不可 | |||||||||||||||||||||||||||||||
| [ ! ]追加工は3日目出荷となります。 | |||||||||||||||||||||||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,116円 ( 6,728円 ) | 2日目 |
6,116円 ( 6,728円 ) | 2日目 |
6,116円 ( 6,728円 ) | 2日目 |
6,116円 ( 6,728円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
6,600円 ( 7,260円 ) | 2日目 |
6,600円 ( 7,260円 ) | 2日目 |
6,600円 ( 7,260円 ) | 2日目 |
6,600円 ( 7,260円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
7,205円 ( 7,926円 ) | 2日目 |
7,205円 ( 7,926円 ) | 2日目 |
7,205円 ( 7,926円 ) | 2日目 |
7,205円 ( 7,926円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
8,404円 ( 9,244円 ) | 2日目 |
8,404円 ( 9,244円 ) | 2日目 |
8,404円 ( 9,244円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
精密級・無給油・特殊焼結合金・ロックタイト接着・ヘッド付タイプのストリッパガイドブシュです。公差レンジ2μmです。材質は特殊焼結合金です。用途として、精密および超精密順送型、高速・高精度・多量生産に向いております。TG/SGと比較し、ブッシュの同軸度、表面粗さが向上しております。

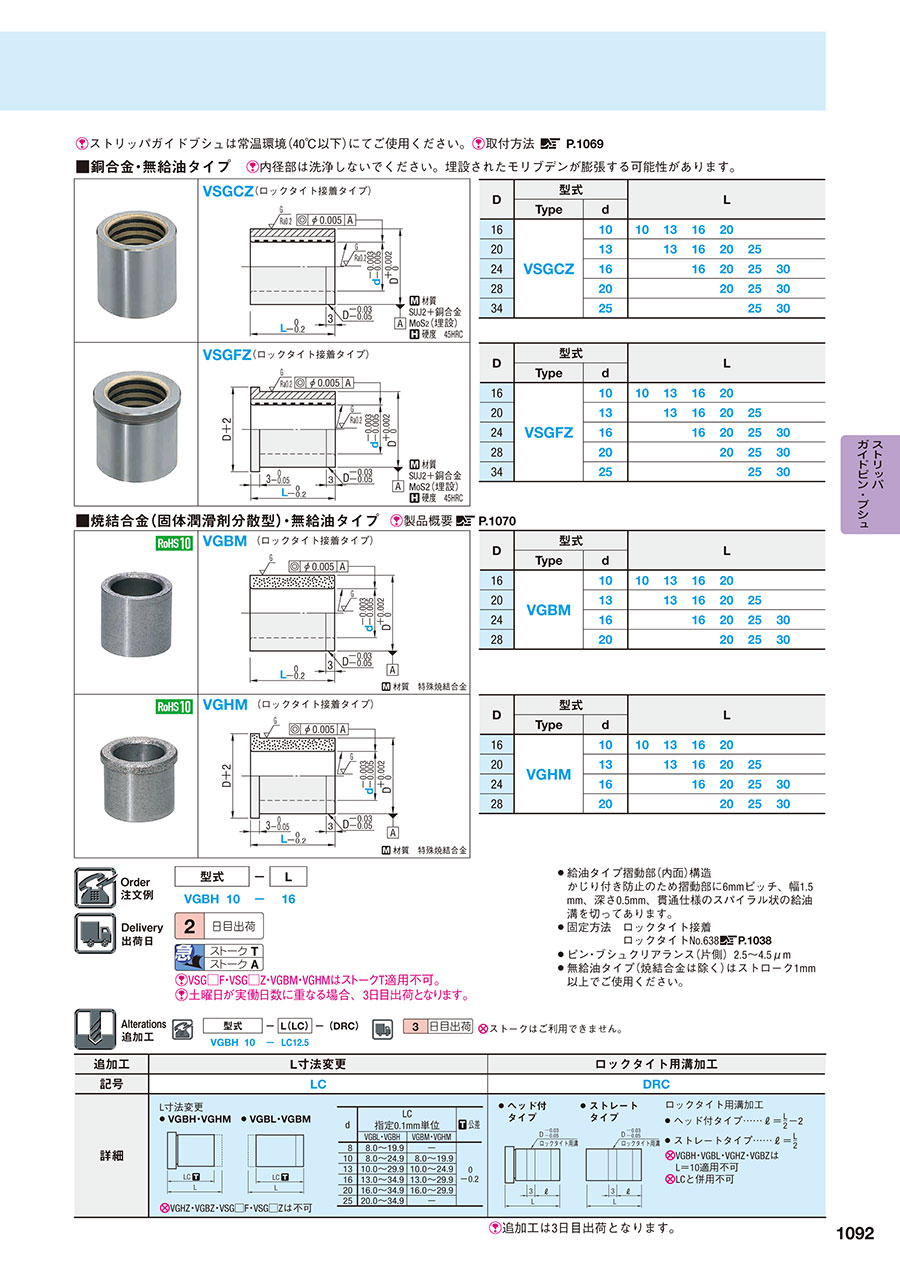

カタログ
