精密級ストリッパガイドピン -着脱タイプ-
未確定：候補が38型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

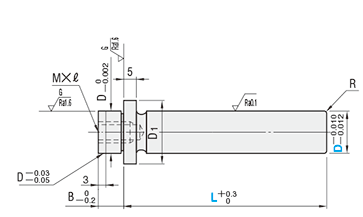

外形図・製品仕様
VGPR
[ M ]材質 SKD11
[ H ]硬度 58HRC～
規格表
| M×ℓ Pitch | D1 | R | B | 型式 | L | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||||||
| M5×12 P0.8 | 16 | 1.0 | 8 | VGPR | 10 | 30 | 40 | 50 | 60 | 70 | 80 | ||||
| M6×15 P1.0 | 20 | 1.5 | 10 | 13 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | ||||
| 23 | 16 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |||||
| M8×20 P1.25 | 27 | 2.0 | 13 | 20 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |||
注文例
| 型式 | － | L |
| VGPR 16 | － | 100 |
出荷日
| 2 | 日目出荷 |
| 急 | ストークA |
[ ! ]土曜日が実働日数に重なる場合、3日目出荷となります。
追加工
| 型式 | － | L(LC) | － | (DKC) |
| VGPR 10 | － | LC55 |
| 3 | 日目出荷 |
| 追加工 | 記号 | 詳細 |
 | LC | L寸法変更 30≦LC＜L 指定0.5mm単位 |
 | DKC | 外径公差変更 D－0.010－0.012→D－0.007－0.009 [ ! ]ピン、ブシュのクリアランスは片側1～3μmになります。ただし、ブシュは無給油タイプをご使用ください。 [ NG ]ストークA適用不可 |
[ ! ]追加工DKCを施したピンには、無給油タイプのブシュをご使用ください。給油タイプでは油膜が形成されにくく、かじりやすくなります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,113円 ( 5,624円 ) | 2日目 |
5,113円 ( 5,624円 ) | 2日目 |
5,113円 ( 5,624円 ) | 2日目 |
5,113円 ( 5,624円 ) | 2日目 |
5,481円 ( 6,029円 ) | 2日目 |
5,481円 ( 6,029円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
5,155円 ( 5,671円 ) | 2日目 |
5,155円 ( 5,671円 ) | 2日目 |
5,155円 ( 5,671円 ) | 2日目 |
5,502円 ( 6,052円 ) | 2日目 |
5,502円 ( 6,052円 ) | 2日目 |
5,617円 ( 6,179円 ) | 2日目 |
5,617円 ( 6,179円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
5,418円 ( 5,960円 ) | 2日目 |
5,418円 ( 5,960円 ) | 2日目 |
5,418円 ( 5,960円 ) | 2日目 |
5,502円 ( 6,052円 ) | 2日目 |
5,502円 ( 6,052円 ) | 2日目 |
5,502円 ( 6,052円 ) | 2日目 |
5,502円 ( 6,052円 ) | 2日目 |
6,226円 ( 6,849円 ) | 2日目 |
6,226円 ( 6,849円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
6,142円 ( 6,756円 ) | 2日目 |
6,142円 ( 6,756円 ) | 2日目 |
6,142円 ( 6,756円 ) | 2日目 |
6,142円 ( 6,756円 ) | 2日目 |
6,247円 ( 6,872円 ) | 2日目 |
6,247円 ( 6,872円 ) | 2日目 |
6,898円 ( 7,588円 ) | 2日目 |
6,898円 ( 7,588円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
着脱タイプの精密級ストリッパガイドピンです。公差レンジ2μmです。材質はダイス鋼です。用途として、精密および超精密順送型、高速・高精度・多量生産に向いております。TG/SGと比較し、ブッシュの同軸度、表面粗さが向上しております。

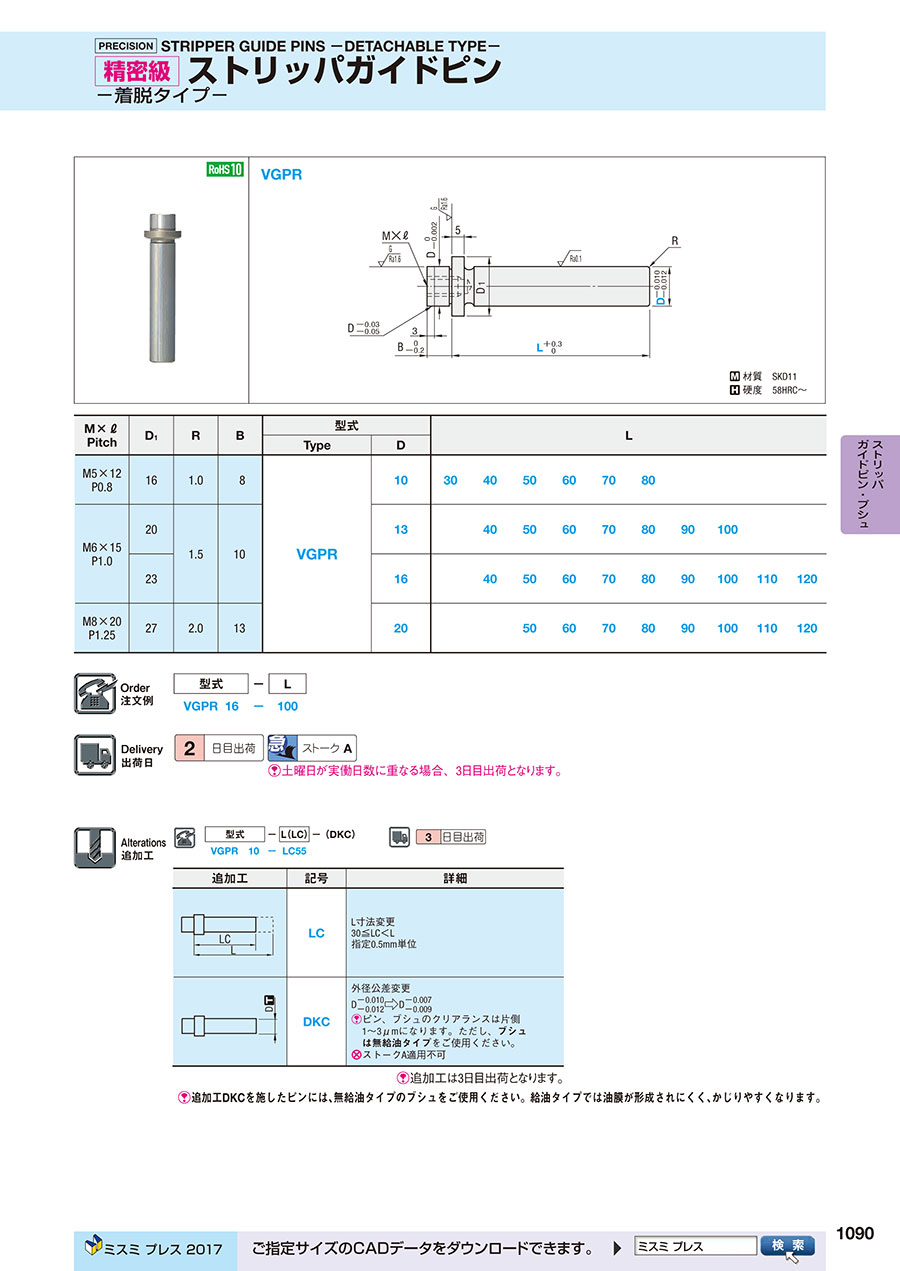

カタログ
