精密級ストリッパガイドピン-ヘッド付タイプ-
未確定：候補が60型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

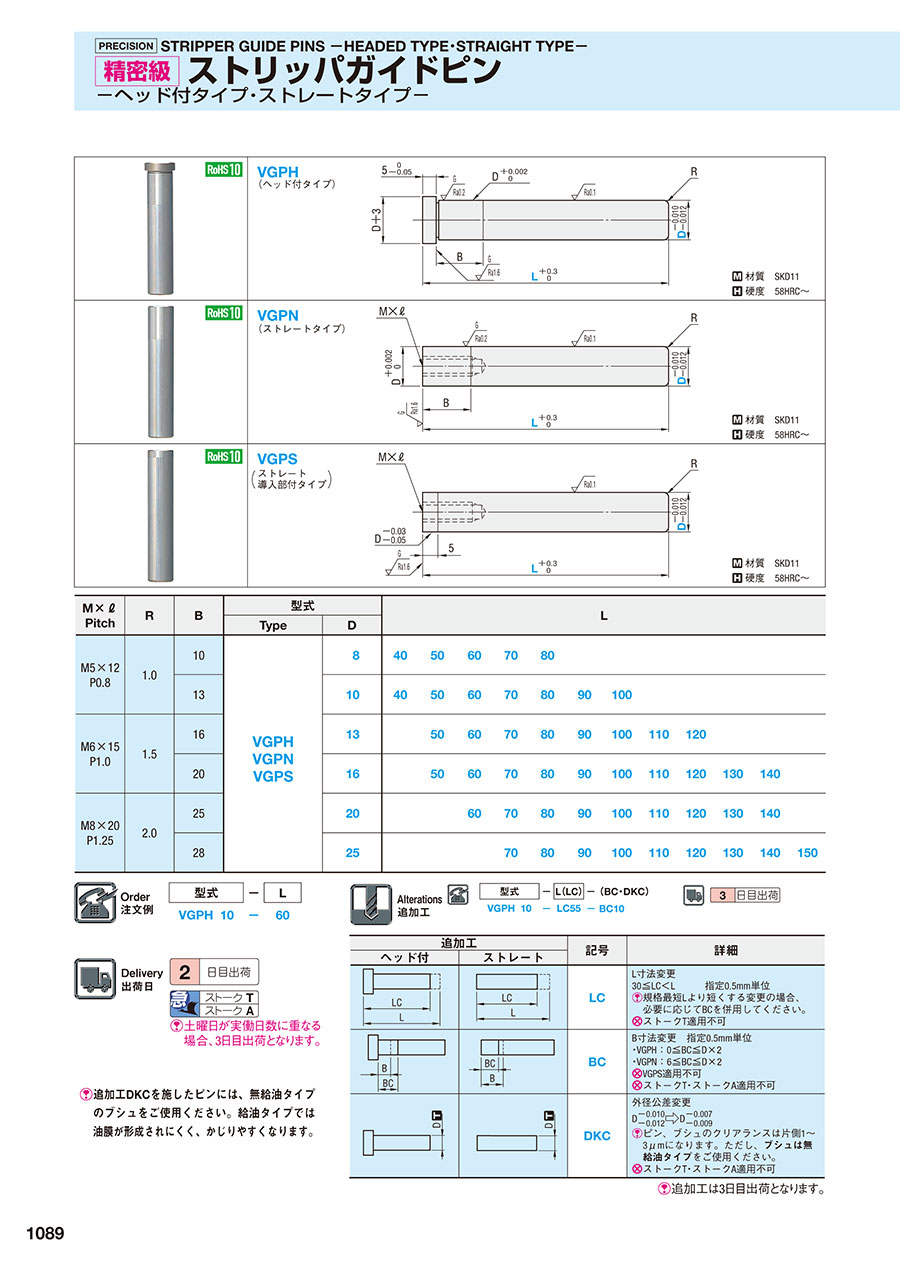

外形図・製品仕様
VGPH
(ヘッド付タイプ)
(ヘッド付タイプ)
[ M ]材質 SKD11
[ H ]硬度 58HRC～
規格表
| M×ℓ Pitch | R | B | 型式 | L | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||||
| M5×12 P0.8 | 1.0 | 10 | VGPH | 8 | 40 | 50 | 60 | 70 | 80 | |||||||
| 13 | 10 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | ||||||||
| M6×15 P1.0 | 1.5 | 16 | 13 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |||||
| 20 | 16 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | |||||
| M8×20 P1.25 | 2.0 | 25 | 20 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | ||||
| 28 | 25 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | ||||||
注文例
| 型式 | － | L |
| VGPH 10 | － | 60 |
出荷日
| 2 | 日目出荷 |
| 急 | ストークT |
| ストークA |
[ ! ]土曜日が実働日数に重なる場合、3日目出荷となります。
追加工
| 型式 | － | L(LC) | － | (BC・DKC) |
| VGPH 10 | － | LC55 | － | BC10 |
| 3 | 日目出荷 |
| 追加工 | 記号 | 詳細 | |
| ヘッド付 | ストレート | ||
 |  | LC | L寸法変更 30≦LC＜L 指定0.5mm単位 [ ! ]規格最短Lより短くする変更の場合、 |
 |  | BC | B寸法変更 指定0.5mm単位 ・VGPH：0≦BC≦D×2 ・VGPN：6≦BC≦D×2 [ NG ]VGPS適用不可 [ NG ]ストークT・ストークA適用不可 |
 |  | DKC | 外径公差変更 D－0.010－0.012→D－0.007－0.009 [ ! ]ピン、ブシュのクリアランスは片側1～3μmになります。ただし、ブシュは無給油タイプをご使用ください。 [ NG ]ストークT・ストークA適用不可 |
[ ! ]追加工は3日目出荷となります。
[ ! ]追加工DKCを施したピンには、無給油タイプのブシュをご使用ください。給油タイプでは油膜が形成されにくく、かじりやすくなります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,118円 ( 3,430円 ) | 2日目 |
3,118円 ( 3,430円 ) | 2日目 |
3,118円 ( 3,430円 ) | 2日目 |
3,223円 ( 3,545円 ) | 2日目 |
3,223円 ( 3,545円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
3,213円 ( 3,534円 ) | 2日目 |
3,213円 ( 3,534円 ) | 2日目 |
3,213円 ( 3,534円 ) | 2日目 |
3,328円 ( 3,661円 ) | 2日目 |
3,328円 ( 3,661円 ) | 2日目 |
3,738円 ( 4,112円 ) | 2日目 |
3,738円 ( 4,112円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
3,423円 ( 3,765円 ) | 2日目 |
3,423円 ( 3,765円 ) | 2日目 |
3,423円 ( 3,765円 ) | 2日目 |
3,528円 ( 3,881円 ) | 2日目 |
3,528円 ( 3,881円 ) | 2日目 |
3,528円 ( 3,881円 ) | 2日目 |
4,074円 ( 4,481円 ) | 2日目 |
4,074円 ( 4,481円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
3,853円 ( 4,238円 ) | 2日目 |
3,853円 ( 4,238円 ) | 2日目 |
3,853円 ( 4,238円 ) | 2日目 |
3,853円 ( 4,238円 ) | 2日目 |
4,074円 ( 4,481円 ) | 2日目 |
4,074円 ( 4,481円 ) | 2日目 |
4,074円 ( 4,481円 ) | 2日目 |
4,074円 ( 4,481円 ) | 2日目 |
4,714円 ( 5,185円 ) | 2日目 |
4,714円 ( 5,185円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
4,609円 ( 5,070円 ) | 2日目 |
4,609円 ( 5,070円 ) | 2日目 |
4,609円 ( 5,070円 ) | 2日目 |
4,609円 ( 5,070円 ) | 2日目 |
4,609円 ( 5,070円 ) | 2日目 |
4,809円 ( 5,290円 ) | 2日目 |
4,809円 ( 5,290円 ) | 2日目 |
5,460円 ( 6,006円 ) | 2日目 |
5,460円 ( 6,006円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
5,796円 ( 6,376円 ) | 2日目 |
5,796円 ( 6,376円 ) | 2日目 |
5,796円 ( 6,376円 ) | 2日目 |
5,796円 ( 6,376円 ) | 2日目 |
6,006円 ( 6,607円 ) | 2日目 |
6,006円 ( 6,607円 ) | 2日目 |
6,426円 ( 7,069円 ) | 2日目 |
6,426円 ( 7,069円 ) | 2日目 |
6,426円 ( 7,069円 ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ヘッド付タイプの精密級ストリッパガイドピンです。公差レンジ2μmです。材質はダイス鋼です。用途として、精密および超精密順送型、高速・高精度・多量生産に向いております。TG/SGと比較し、ブッシュの同軸度、表面粗さが向上しております。
