精密級超硬ストリッパガイドピン-ストレートタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ストレートタイプの精密級超硬ストリッパガイドピンです。公差レンジ2μmです。材...
詳細情報を確認する商品情報
超硬ストリッパガイドピンは銅合金ブシュ（P. 1091・ 1092）のご使用をおすすめします。

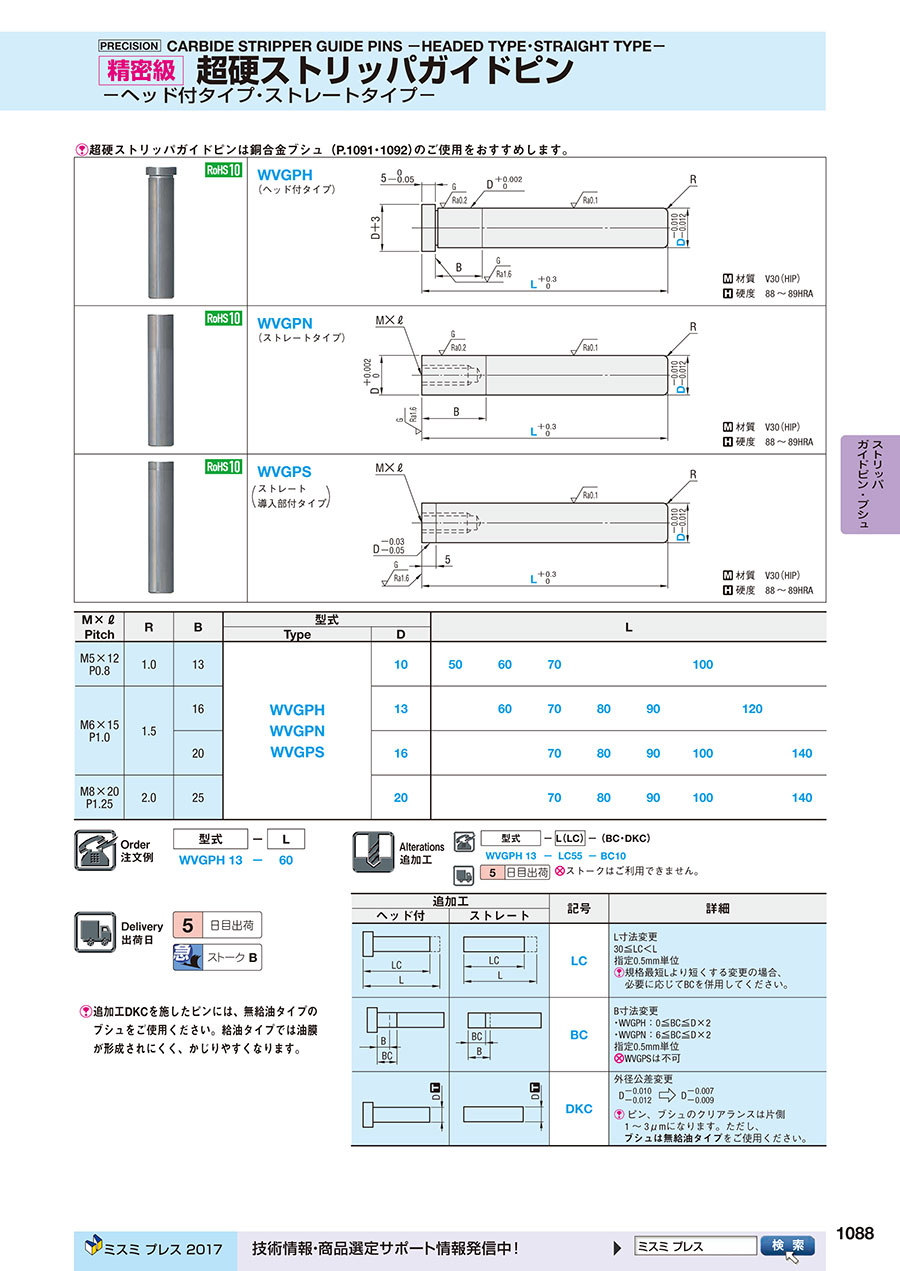

外形図・製品仕様
材質 V30（HIP）
硬度 88 ～ 89HRA
規格表
| M×ℓ Pitch | R | B | 型式 | L | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||
| M5×12 P0.8 | 1.0 | 13 | WVGPN | 10 | 50 | 60 | 70 | 100 | ||||
| M6×15 P1.0 | 1.5 | 16 | 13 | 60 | 70 | 80 | 90 | 120 | ||||
| 20 | 16 | 70 | 80 | 90 | 100 | 140 | ||||||
| M8×20 P1.25 | 2.0 | 25 | 20 | 70 | 80 | 90 | 100 | 140 | ||||
注文例
| 型式 | - | L | - | （BC・DKC） |
| WVGPN13 | - | 60 | - |
出荷日
追加工
| 型式 | - | L（LC） | - | （BC・DKC） |
| WVGPN13 | - | LC55 | - | BC10 |
追加工DKCを施したピンには、無給油タイプのブシュをご使用ください。給油タイプでは油膜が形成されにくく、かじりやすくなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
ストレートタイプの精密級超硬ストリッパガイドピンです。公差レンジ2μmです。材質は超硬（V30）です。用途として、精密および超精密順送型、高速・高精度・多量生産に向いております。TG/SGと比較し、ブッシュの同軸度、表面粗さが向上しております。
