ストリッパガイドブシュ -3μmレンジ・給油・ロックタイト接着・ヘッド付タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
給油・ロックタイト接着・ヘッド付タイプのストリッパガイドブシュです。公差レンジ...
詳細情報を確認する未確定：候補が8型番あります。
商品情報
ストリッパガイドブシュは常温環境（40℃以下）にてご使用ください。
取付方法 P.1069
外形図・製品仕様
材質 SUJ2
硬度 58HRC～

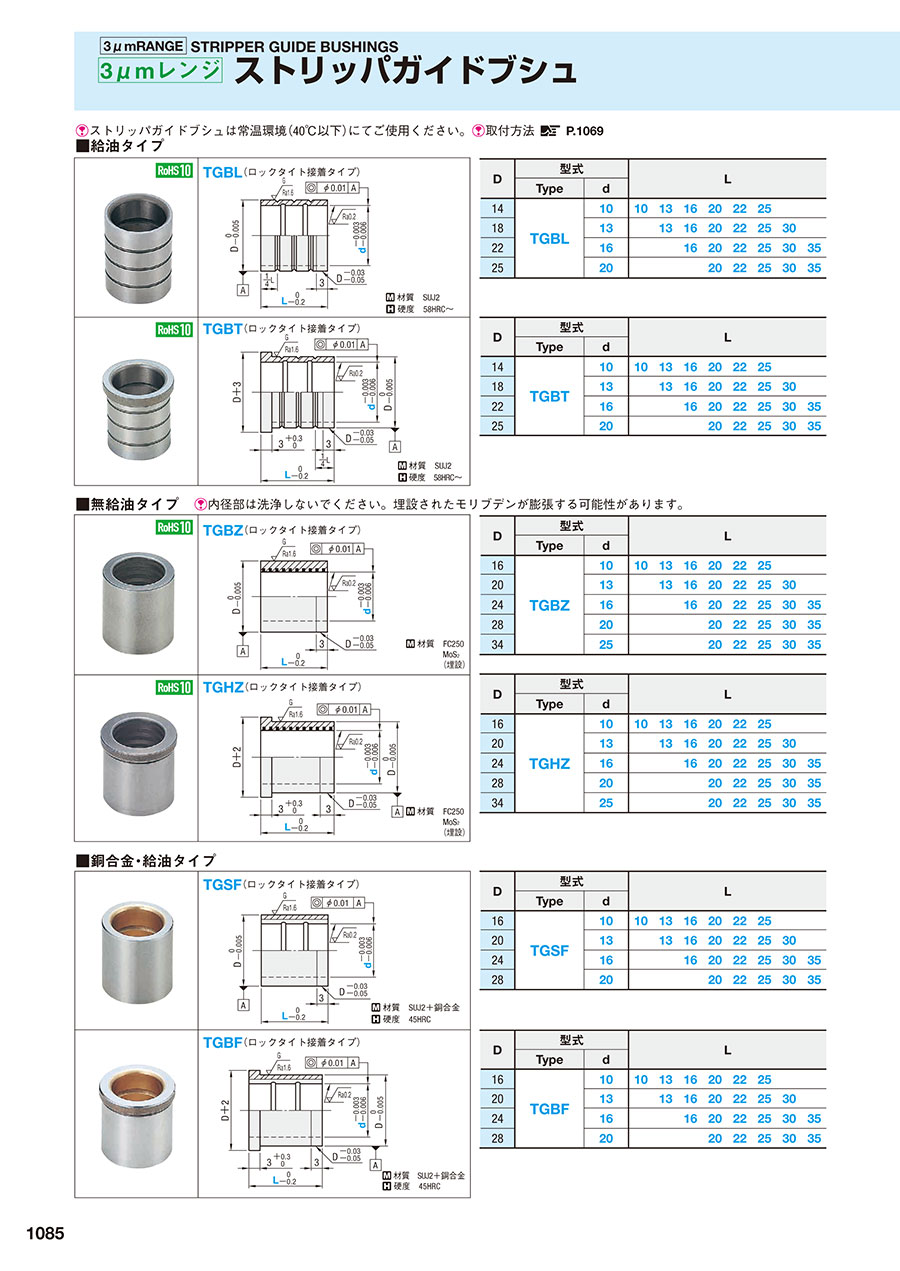

規格表
| D | 型式 | L | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | |||||||||
| 14 | TGBT | 10 | 10 | 13 | 16 | 20 | 22 | 25 | ||
| 18 | 13 | 13 | 16 | 20 | 22 | 25 | 30 | |||
| 22 | 16 | 16 | 20 | 22 | 25 | 30 | 35 | |||
| 25 | 20 | 20 | 22 | 25 | 30 | 35 | ||||
注文例
| 型式 | - | L | |
| TGBT16 | - | 20 |
出荷日
追加工
| 型式 | - | L（LC） | |
| TGBT20 | - | LC28 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
給油・ロックタイト接着・ヘッド付タイプのストリッパガイドブシュです。公差レンジ3μmです。材質は軸受鋼です。用途として、高精度、中量生産に向いております。SGタイプと比較して、真円度、表面粗さ、同軸度が向上しています。外径は0/-0.005の絶対値公差の仕上げとなっております。
カタログ
ストリッパガイドブシュ -3μmレンジ・給油・ロックタイト接着・ヘッド付タイプ-のレビュー
高精度金型用に
5
5.02020/02/04
パンチとブッシュのクリアランスが片側2μmほどの金型用に購入しました。高速ではなくエアシリンダーでの手動プレスのため給油...もっと読む
0人が参考にしています。
