TGPN	R	B	型式		L
M×ℓ Pitch	R	B	Type	D	L
M5×12 P0.8	1.0	13	TGPN	10	40	50	60	70	80		100


M6×15 P1.0	1.5	16		13		50	60	70	80	90	100		120


		20		16		50	60	70	80	90	100	110	120	140


M8×20 P1.25	2.0	25		20				70	80	90	100	110	120	140


		28		25				70	80	90	100	110	120	140

注文例


型式	-	L
TGPN16	-	100

出荷日

追加工


型式	-	L（LC）	-	（TC・GC・RC…etc.）
TGPN16	-	100	-	GC5

型番リスト

表示件数

型番

追加工

D(ポスト径)

(mm)

L(全長)

(mm)

LC(L寸法変更)

(mm)

RoHS?

最小発注数量

無し	10	40	-	10	1個
無し	10	50	-	10	1個
無し	10	60	-	10	1個
無し	10	70	-	10	1個
無し	10	80	-	10	1個
無し	10	100	-	10	1個
有り	10	40 ～ 100	-	10	1個
有り	10	-	30 ～ 99.5	10	1個
無し	13	50	-	10	1個
無し	13	60	-	10	1個
無し	13	70	-	10	1個
無し	13	80	-	10	1個
無し	13	90	-	10	1個
無し	13	100	-	10	1個
無し	13	120	-	10	1個
有り	13	50 ～ 120	-	10	1個
有り	13	-	40 ～ 119.5	10	1個
無し	16	50	-	10	1個
無し	16	60	-	10	1個
無し	16	70	-	10	1個
無し	16	80	-	10	1個
無し	16	90	-	10	1個
無し	16	100	-	10	1個
無し	16	110	-	10	1個
無し	16	120	-	10	1個
無し	16	140	-	10	1個
有り	16	50 ～ 140	-	10	1個
有り	16	-	40 ～ 139.5	10	1個
無し	20	70	-	10	1個
無し	20	80	-	10	1個
無し	20	90	-	10	1個
無し	20	100	-	10	1個
無し	20	110	-	10	1個
無し	20	120	-	10	1個
無し	20	140	-	10	1個
有り	20	70 ～ 140	-	10	1個
有り	20	-	60 ～ 139.5	10	1個
無し	25	70	-	10	1個
無し	25	80	-	10	1個
無し	25	90	-	10	1個
無し	25	100	-	10	1個
無し	25	110	-	10	1個
無し	25	120	-	10	1個
無し	25	140	-	10	1個
有り	25	70 ～ 140	-	10	1個
有り	25	-	60 ～ 139.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,127円 ( 1,240円 )	在庫品1日目当日出荷可能
1,127円 ( 1,240円 )	在庫品1日目当日出荷可能
1,127円 ( 1,240円 )	在庫品1日目当日出荷可能
1,150円 ( 1,265円 )	在庫品1日目当日出荷可能
1,150円 ( 1,265円 )	在庫品1日目当日出荷可能
1,345円 ( 1,480円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,311円 ( 1,442円 )	在庫品1日目当日出荷可能
1,311円 ( 1,442円 )	在庫品1日目当日出荷可能
1,311円 ( 1,442円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
1,414円 ( 1,555円 )	在庫品1日目当日出荷可能
1,414円 ( 1,555円 )	在庫品1日目当日出荷可能
1,414円 ( 1,555円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	在庫品1日目当日出荷可能
1,529円 ( 1,682円 )	在庫品1日目当日出荷可能
1,644円 ( 1,808円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
1,713円 ( 1,884円 )	在庫品1日目当日出荷可能
1,713円 ( 1,884円 )	在庫品1日目当日出荷可能
1,713円 ( 1,884円 )	在庫品1日目当日出荷可能
1,713円 ( 1,884円 )	在庫品1日目当日出荷可能
1,886円 ( 2,075円 )	在庫品1日目当日出荷可能
1,886円 ( 2,075円 )	在庫品1日目当日出荷可能
2,219円 ( 2,441円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
2,346円 ( 2,581円 )	在庫品1日目当日出荷可能
2,346円 ( 2,581円 )	在庫品1日目当日出荷可能
2,346円 ( 2,581円 )	在庫品1日目当日出荷可能
2,346円 ( 2,581円 )	在庫品1日目当日出荷可能
2,633円 ( 2,896円 )	在庫品1日目当日出荷可能
2,633円 ( 2,896円 )	在庫品1日目当日出荷可能
3,220円 ( 3,542円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ストレートタイプのストリッパガイドピンです。公差レンジ3μmです。材質は軸受鋼です。用途として、高精度、中量生産に向いております。SGタイプと比較して、真円度、表面粗さ、同軸度が向上しています。ピン保持部は0/+0.003の絶対値公差の仕上げとなっております。

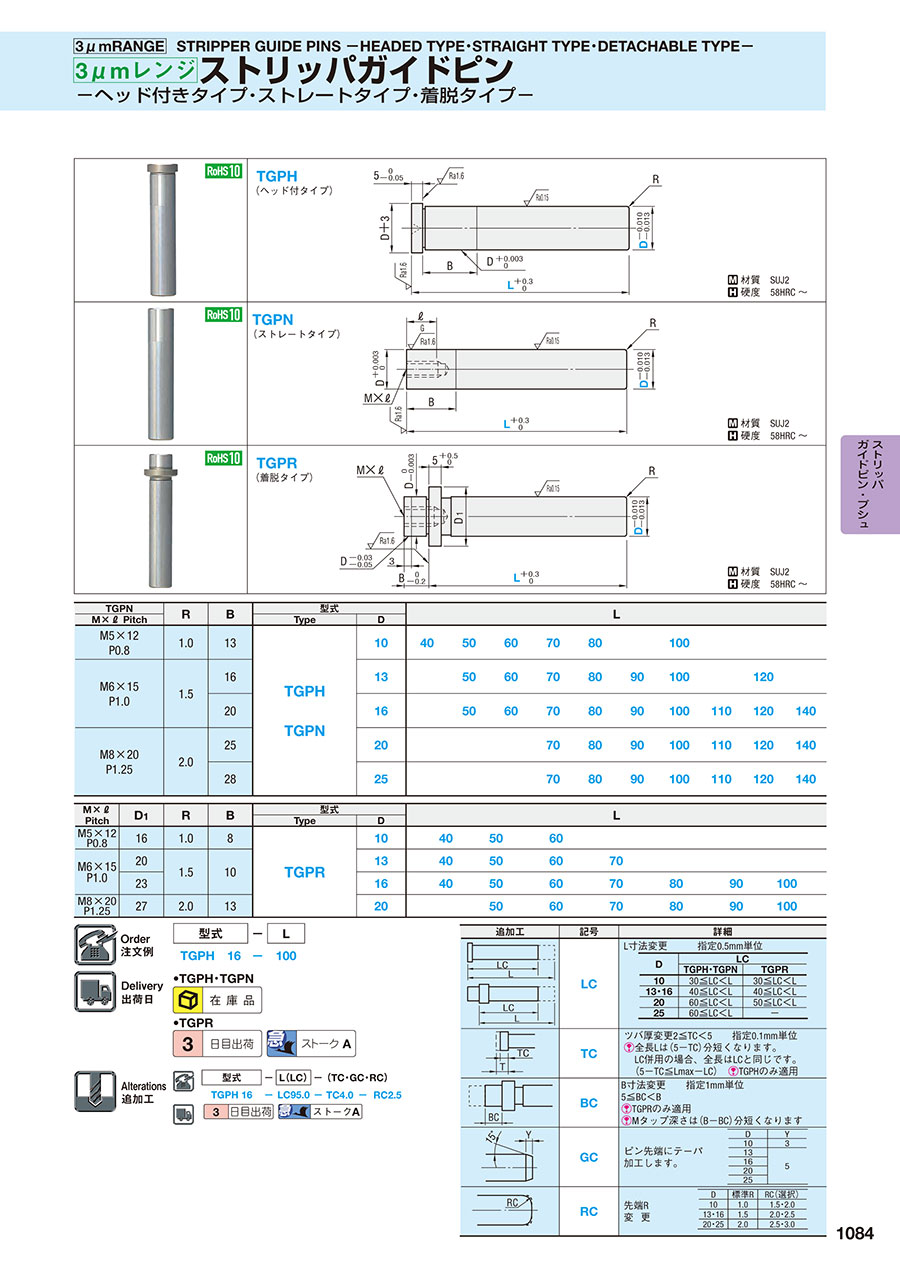

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストリッパガイドピン　-3μmレンジ・ストレートタイプ-のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型用

満足度：5.02022/10/13

この商品は自社の金型用の部品として使用しています。金型にあうものを選んでいますので、当たり前かもしれませんが、使用につい...もっと読む

0人が参考にしています。

金型

満足度：5.02020/08/24

TGBZのストリッパガイドブシュと合わせて使用しました。今のところ問題なく作動しています。

0人が参考にしています。

高精度要求の金型用に

満足度：5.02020/02/04

パンチとブッシュのクリアランスが片側2μmほどのプレス金型用に購入しました。

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ストリッパガイドピン　-3μmレンジ・ストレートタイプ-	ストリッパガイドピン　-3μmレンジ・着脱タイプ-	ストリッパガイドピン　-3μmレンジ・ヘッド付タイプ-	ストリッパガイドブシュ　-3μmレンジ・給油・ロックタイト接着・ストレートタイプ-	ストリッパガイドブシュ　-3μmレンジ・無給油・銅合金・ロックタイト接着・ストレートタイプ-	ストリッパガイドブシュ　-3μmレンジ・無給油・FC250・ロックタイト接着・ヘッド付タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	3日目	在庫品1日目〜	3日目	在庫品1日目〜	在庫品1日目〜
種類	ピン	ピン	ピン	-	-	-
公差レンジ	3μm	3μm	3μm	-	-	-
ピンタイプ	ストレート	着脱	ヘッド付き	-	-	-
材質	SUJ2	SUJ2	SUJ2	-	-	-
