D	D₁	d	P	型式		FL 指定5mm単位
D	D₁	d	P	Type	PD	FL 指定5mm単位
11.7	10.5	0.6	5	BSWP （ボールリテーナ用）	10	30～80
14.9	13.5	0.7	6		13	30～80
18.3	16.5	0.8	12		16	30～90
22.5	20.5	1.0	14		20	35～90
27.9	25.5	1.2	14		25	40～90

スプリング密着長（mm）／ばね定数（g/mm）
Type	PD	FL（自由長）
Type	PD	30	35	40	45	50	55	60	65	70	75	80	85	90
BSWP	10	4.8	5.4	6.0	6.6	7.2	7.8	8.4	9.0	9.6	10.2	10.8	-	-
	10	16	14	12	11	9	9	8	7	7	6	6	-	-
	13	4.9	5.4	6.1	6.6	7.2	7.8	8.4	8.9	9.6	10.1	10.7	-	-
	13	17	15	13	11	10	9	8	8	7	7	6	-	-
	16	3.2	3.4	3.7	4.0	4.2	4.5	4.8	5.0	5.3	5.6	5.8	6.1	6.4
	16	32	26	23	22	20	19	16	15	14	13	12	12	11
	20	-	4.7	5.0	5.3	5.6	5.8	6.0	6.5	7.0	7.4	7.7	8.1	8.5
	20	-	40	35	31	28	26	23	22	20	19	18	16	15
	25	-	-	6.0	6.3	6.6	7.0	7.4	7.9	8.4	8.7	9.0	9.3	9.6
	25	-	-	38	34	30	28	25	24	22	20	19	18	17
		上段：密着長下段：ばね定数

注文例

出荷日

商品TOP

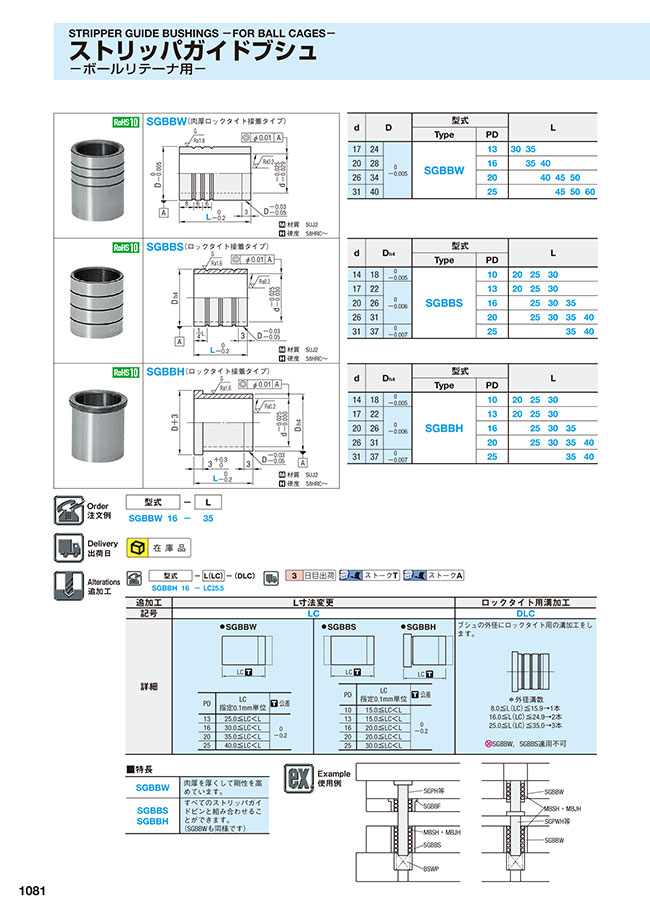

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

PD(ポスト径)(mm)
- 10
- 13
- 16
- 20
- 25
FL(自由長)(mm)
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
- 85
- 90
タイプ
- BSWP
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

PD(ポスト径)

(mm)

FL(自由長)

(mm)

RoHS?

最小発注数量

10	30	10	1個
10	35	10	1個
10	40	10	1個
10	45	10	1個
10	50	10	1個
10	55	10	1個
10	60	10	1個
10	65	10	1個
10	70	10	1個
10	75	10	1個
10	80	10	1個
13	30	10	1個
13	35	10	1個
13	40	10	1個
13	45	10	1個
13	50	10	1個
13	55	10	1個
13	60	10	1個
13	65	10	1個
13	70	10	1個
13	75	10	1個
13	80	10	1個
16	30	10	1個
16	35	10	1個
16	40	10	1個
16	45	10	1個
16	50	10	1個
16	55	10	1個
16	60	10	1個
16	65	10	1個
16	70	10	1個
16	75	10	1個
16	80	10	1個
16	85	10	1個
16	90	10	1個
20	35	10	1個
20	40	10	1個
20	45	10	1個
20	50	10	1個
20	55	10	1個
20	60	10	1個
20	65	10	1個
20	70	10	1個
20	75	10	1個
20	80	10	1個
20	85	10	1個
20	90	10	1個
25	40	10	1個
25	45	10	1個
25	50	10	1個
25	55	10	1個
25	60	10	1個
25	65	10	1個
25	70	10	1個
25	75	10	1個
25	80	10	1個
25	85	10	1個
25	90	10	1個

通常単価(税別) (税込単価)	通常出荷日

130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

ボールリテーナ用スプリングとなります。材質はピアノ線となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールリテーナ用スプリングのレビュー

4.8平均満足度：4.85件のレビュー

星5
80%
星4
20%
星3
0%
星2
0%
星1
0%

金型のリテーナーの位置決め用

満足度：4.02022/05/13

金型の設計が悪いのか、金型の上下を合わせるときに時々破損するのでスペアとして購入しました。無いと金型が被せられないので助...もっと読む

0人が参考にしています。

ボールリテーナのスプリング交換

満足度：5.02022/03/23

順送金型に使用しているボールリテーナのスプリングが破損したため、交換した。ボールリテーナの動きがスムーズになった

0人が参考にしています。

治具

満足度：5.02020/11/09

通常の線バネのオーダーでは重すぎるなど、特に軽いバネが必要なときこちらのバネを流用しています。

0人が参考にしています。

リテーナー交換時に一緒に交換

満足度：5.02020/03/30

リテーナーの交換時に一緒に交換しました。規格品なので迷うことなく選定できること、安価で短納期品なので非常に助かりました。

0人が参考にしています。

金型ボスト

満足度：5.02020/02/06

規格品で選定しやすく納期が早いのでポスト類は同シリーズを指定して使っています

0人が参考にしています。
