プレス金型部品技術窓口
ストリッパガイドブシュ -給油・ロックタイト接着・ストレートタイプ-
未確定：候補が41型番あります。
商品情報
ストリッパガイドブシュは常温環境（40℃以下）にてご使用ください。
取付方法 P.1069
外形図・製品仕様
材質 SUJ2
硬度 58HRC～
規格表
| Dh4 | 型式 | L | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | d | ||||||||||
| 12 | 0 -0.005 | SGBL | 8 | 10 | 13 | 16 | 20 | ||||
| 14 | 10 | 10 | 13 | 16 | 20 | 22 | 25 | ||||
| 18 | 13 | 13 | 16 | 20 | 22 | 25 | 30 | 35 | |||
| 22 | 0 -0.006 | 16 | 13 | 16 | 20 | 22 | 25 | 30 | 35 | ||
| 25 | 20 | 16 | 20 | 22 | 25 | 30 | 35 | ||||
| 32 | 0 -0.007 | 25 | 20 | 22 | 25 | 30 | 35 | ||||
注文例
| 型式 | - | L | |
| SGBL16 | - | L16 |
出荷日
追加工
| 型式 | - | L（LC） | - | （DLC） |
| SGBL16 | - | LC22.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
詳細情報
基本情報
給油・ロックタイト接着・ストレートタイプのストリッパガイドブシュです。材質は軸受鋼です。摺動部の寸法精度、圧入部と摺動部の公差レンジ：5μｍとなります。用途として並級、中量生産に向いております。

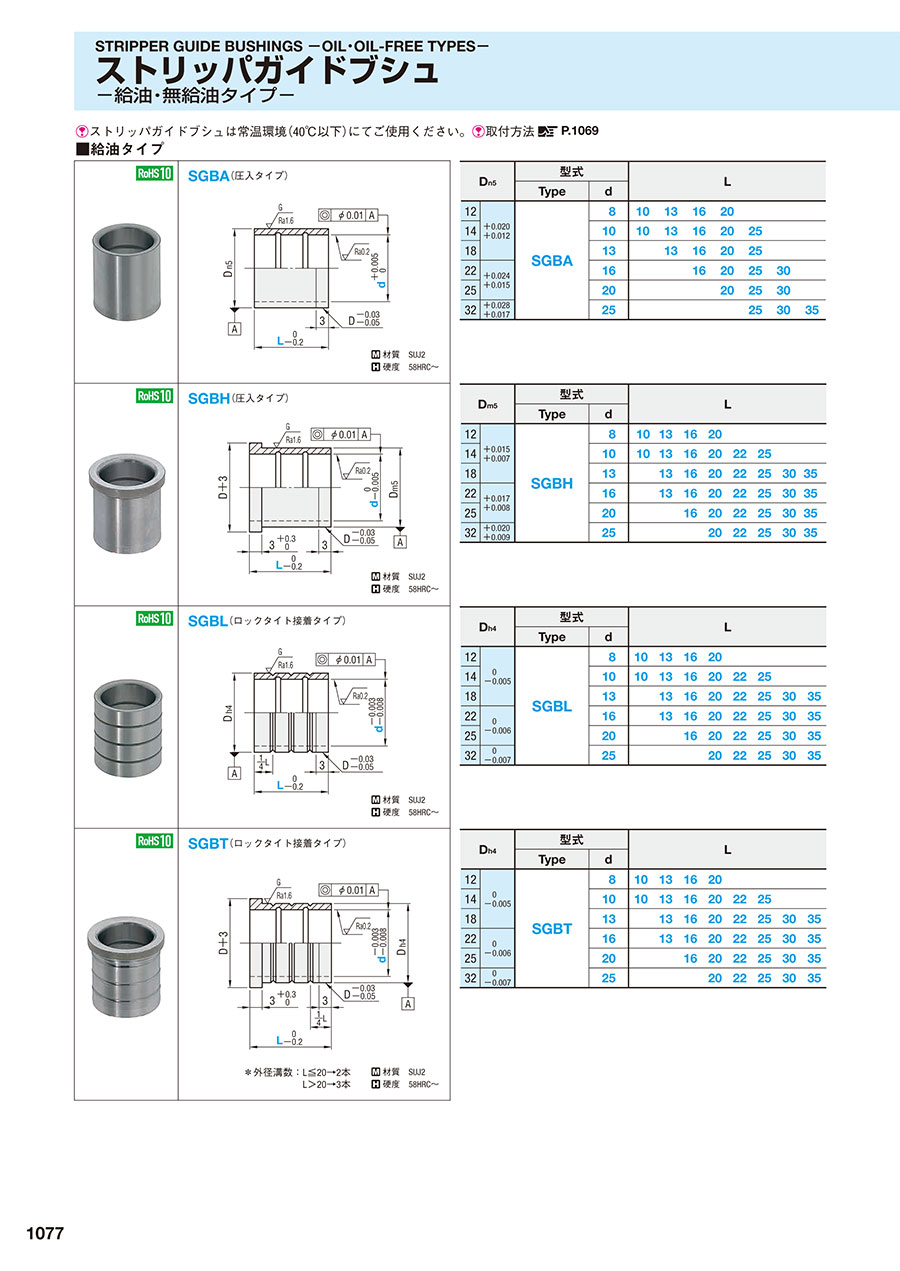

カタログ
ストリッパガイドブシュ -給油・ロックタイト接着・ストレートタイプ-のレビュー
金型組み立て用部品
3
3.02022/07/05
ガイドピンのブッシュとして使用しています。
納期・価格とも満足の製品だと思います。
0人が参考にしています。
金型
4
4.02021/12/07
保守部品として購入しました。
部品の精度がしっかりしているので接着作業が
容易である。
0人が参考にしています。
ガイドローラーユニット
5
5.02020/12/25
2本使用してガイドローラーのスムーズな平行移動が可能になった。
安定した動作根満足しています。
0人が参考にしています。
治具の基準穴の修正に使用しました。
5
5.02020/05/27
はめあい寸法をもう少し＋0.005ほどシフトすればよかった。
若干内径が小さくなる傾向だった。
ブッシュ自体の精度は良...もっと読む
0人が参考にしています。
プレス金型
3
3.02019/01/18
ガイドピンのブッシュとして使用しています。
Ｒ面取りと内径とのさかえをもう少しきれいに仕上げてもらいたいです。少し角ばっ...もっと読む
0人が参考にしています。
