プレス金型部品技術窓口
型番

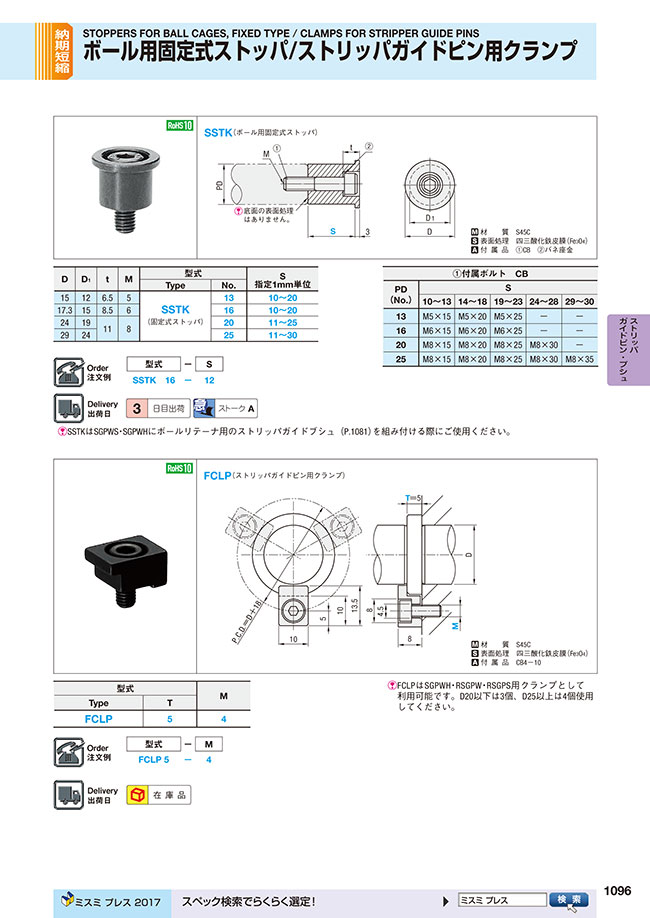

外形図・製品仕様
| 材質 | S45C | |||||
| 表面処理 | 四三酸化鉄皮膜（Fe3O4） | |||||
| 付属品 | （1）CB （2）バネ座金 |
規格表
| D | D1 | t | M | 型式 | S 指定1mm単位 | |
|---|---|---|---|---|---|---|
| Type | No. | |||||
| 15 | 12 | 6.5 | 5 | SSTK （固定式ストッパ） | 13 | 10～20 |
| 17.3 | 15 | 8.5 | 6 | 16 | 10～20 | |
| 24 | 19 | 11 | 8 | 20 | 11～25 | |
| 29 | 24 | 25 | 11～30 | |||
| （1）付属ボルト CB | |||||
|---|---|---|---|---|---|
| PD （No.） | S | ||||
| 10～13 | 14～18 | 19～23 | 24～28 | 29～30 | |
| 13 | M5×15 | M5×20 | M5×25 | - | - |
| 16 | M6×15 | M6×20 | M6×25 | - | - |
| 20 | M8×15 | M8×20 | M8×25 | M8×30 | - |
| 25 | M8×15 | M8×20 | M8×25 | M8×30 | M8×35 |
注文例
出荷日
絞り込み条件：2 項目の仕様が未選択です
PD(ポスト径)(mm)
- 13
- 16
- 20
- 25
S(ツバ下ストッパ長)(mm)
[10-30/1mm単位]タイプ
- SSTK
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
高剛性ストリッパガイドピン用固定式ストッパです。材質は機械構造用炭素鋼です。
高剛性ストリッパガイドピン用固定式ストッパのレビュー
金型に使用しています
4
4.02021/03/31
顧客より設計を含めて製作を依頼されている金型に使用しています。当社では、標準構造の金型のテンプレート持っていて、必要にな...もっと読む
0人が参考にしています。
