高剛性ストリッパガイドピン -ストリッパプレート固定式・ストレートタイプ-

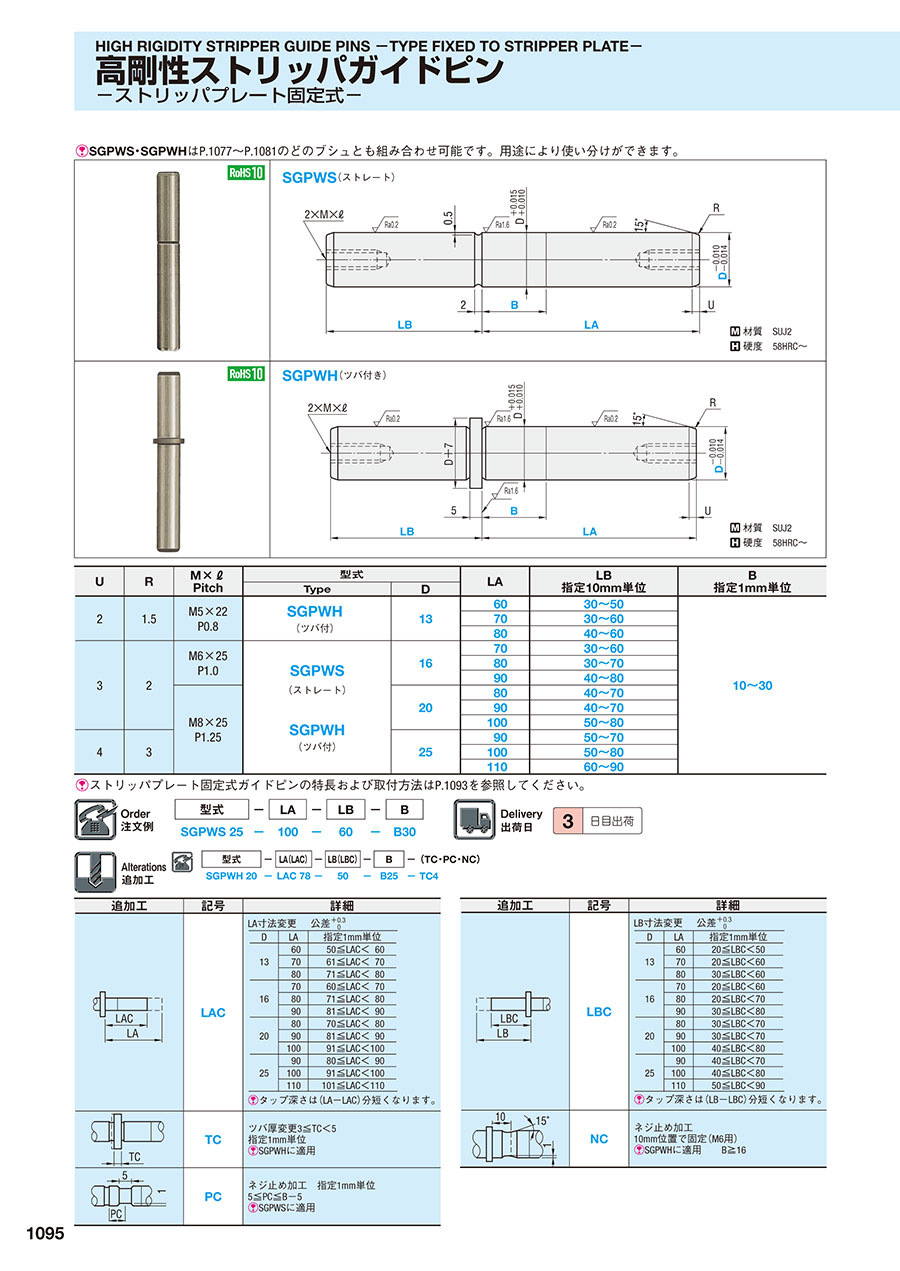

カタログ |P.1095

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパガイドピン -ストレートタイプ-

4.2

通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

高剛性ストリッパガイドピン -ストリッパプレート固定式・ツバ付タイプ-

通常出荷日：3 日目

ストリッパプレート固定式・ストレートタイプの高剛性ストリッパガイドピンです。材...

詳細情報を確認する

種類
ピン
公差レンジ
5μm
ピンタイプ
ストリッパプレート固定式
材質
SUJ2
追加工
有り

無料3D-CADライブラリー申し込み受付中

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

SGPWS・SGPWHは P.1077～ P.1081のどのブシュとも組み合わせ可能です。用途により使い分けができます。

外形図・製品仕様

材質 SUJ2
硬度 58HRC～

規格表

U	R	M×ℓ Pitch	型式		LA	LB 指定10mm単位	B 指定1mm単位
U	R	M×ℓ Pitch	Type	D	LA	LB 指定10mm単位	B 指定1mm単位
3	2	M6×25 P1.0	SGPWS （ストレート）	16	70	30～60	10～30
					80	30～70
					90	40～80
		M8×25 P1.25		20	80	40～70
					90	40～70
					100	50～80
4	3			25	90	50～70
					100	50～80
					110	60～90

ストリッパプレート固定式ガイドピンの特長および取付方法は P.1093を参照してください。

注文例

出荷日

追加工


型式	-	LA（LAC）	-	LB（LBC）	-	B
SGPWS20	-	LAC 78	-	50	-	B25

型番リスト

表示件数

型番

SGPWS16-[70-90/10]-[30-80/10]-B[10-30/1]

SGPWS16-[70-90/10]-LBC[20-80/1]-B[10-30/1]

SGPWS16-LAC[60-89/1]-[30-80/10]-B[10-30/1]

SGPWS16-LAC[60-89/1]-LBC[20-80/1]-B[10-30/1]

SGPWS20-[80-100/10]-[40-80/10]-B[10-30/1]

SGPWS20-[80-100/10]-LBC[30-80/1]-B[10-30/1]

SGPWS20-LAC[70-99/1]-[40-80/10]-B[10-30/1]

SGPWS20-LAC[70-99/1]-LBC[30-80/1]-B[10-30/1]

SGPWS25-[90-110/10]-[50-90/10]-B[10-30/1]

SGPWS25-[90-110/10]-LBC[40-90/1]-B[10-30/1]

SGPWS25-LAC[80-109/1]-[50-90/10]-B[10-30/1]

SGPWS25-LAC[80-109/1]-LBC[40-90/1]-B[10-30/1]

D(ポスト径)

(mm)

B(圧入部長さ)

(mm)

LA(ストリッパプレート側長さ)

(mm)

LAC(LA寸法変更)

(mm)

LB(パンチプレート側長さ)

(mm)

LBC(LB寸法変更)

(mm)

RoHS?

最小発注数量

16	10 ～ 30	70 ～ 90	-	30 ～ 80	-	10	1個
16	10 ～ 30	70 ～ 90	-	-	20 ～ 80	10	1個
16	10 ～ 30	-	60 ～ 89	30 ～ 80	-	10	1個
16	10 ～ 30	-	60 ～ 89	-	20 ～ 80	10	1個
20	10 ～ 30	80 ～ 100	-	40 ～ 80	-	10	1個
20	10 ～ 30	80 ～ 100	-	-	30 ～ 80	10	1個
20	10 ～ 30	-	70 ～ 99	40 ～ 80	-	10	1個
20	10 ～ 30	-	70 ～ 99	-	30 ～ 80	10	1個
25	10 ～ 30	90 ～ 110	-	50 ～ 90	-	10	1個
25	10 ～ 30	90 ～ 110	-	-	40 ～ 90	10	1個
25	10 ～ 30	-	80 ～ 109	50 ～ 90	-	10	1個
25	10 ～ 30	-	80 ～ 109	-	40 ～ 90	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ストリッパプレート固定式・ストレートタイプの高剛性ストリッパガイドピンです。材質は軸受鋼です。SGタイプ（公差レンジ5μm）のブッシュと互換性があり、いずれのタイプも利用することが可能です。ストリッパプレートに固定することで、ピンの長さを短くすることができ、パンチプレートへの固定より剛性を高めることができます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高剛性ストリッパガイドピン -ストリッパプレート固定式・ストレートタイプ-のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qストリッパガイドピンの取付方法について知りたい。

ストリッパガイドピンは主にパンチプレートに設置し、ストリッパプレートやダイプレートに設置されたストリッパガイドブシュに通してガイドします。
