ストリッパガイドピン -着脱・両ネジタイプ-

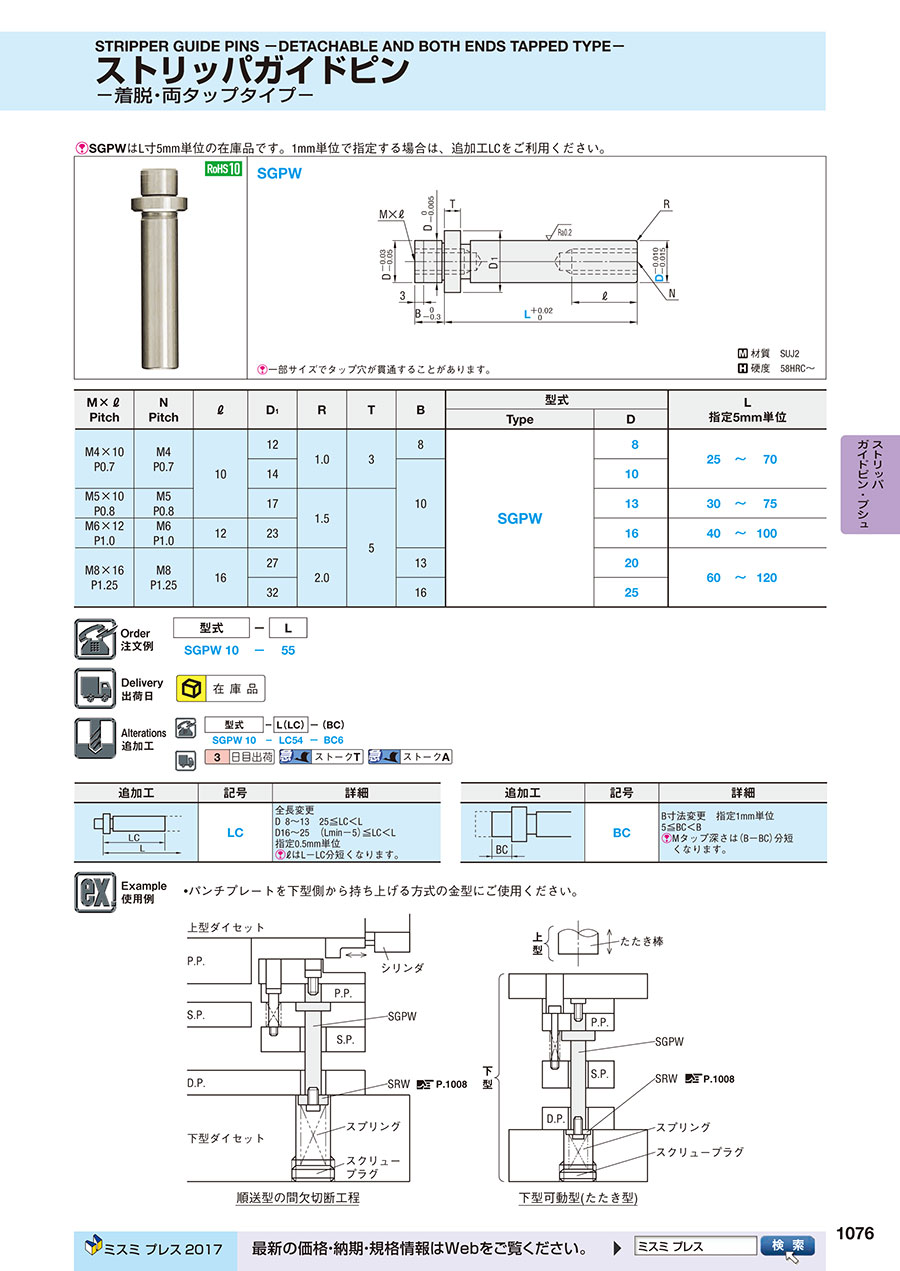

カタログ |P.1076

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパガイドピン -ストレートタイプ-

4.2

通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパガイドピン -ヘッド付タイプ-

4.5

通常価格(税別)： 400円 (税込価格：440円)

通常出荷日：在庫品1日目

着脱・両タップタイプのストリッパガイドピンです。材質は軸受鋼です。摺動部の寸法...

詳細情報を確認する

種類
ピン
公差レンジ
5μm
ピンタイプ
着脱両タップ
材質
SUJ2

無料3D-CADライブラリー申し込み受付中

未確定：候補が81型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

SGPWはL寸5mm単位の在庫品です。1mm単位で指定する場合は、追加工LCをご利用ください。

外形図・製品仕様

一部サイズでタップ穴が貫通することがあります。
材質 SUJ2
硬度 58HRC～

規格表

M×ℓ Pitch	N Pitch	ℓ	D₁	R	T	B	型式		L 指定5mm単位
M×ℓ Pitch	N Pitch	ℓ	D₁	R	T	B	Type	D	L 指定5mm単位
M4×10 P0.7	M4 P0.7	10	12	1.0	3	8	SGPW	8	25～70
M4×10 P0.7	M4 P0.7		14	1.0	3	10		10	25～70
M5×10 P0.8	M5 P0.8		17	1.5	5			13	30～75
M6×12 P1.0	M6 P1.0	12	23	1.5				16	40～100
M8×16 P1.25	M8 P1.25	16	27	2.0		13		20	60～120
M8×16 P1.25	M8 P1.25	16	32	2.0		16		25	60～120

注文例

出荷日

追加工

型番リスト

表示件数

型番

追加工

D(ポスト径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

無し	8	25	-	10	1個
無し	8	30	-	10	1個
無し	8	35	-	10	1個
無し	8	40	-	10	1個
無し	8	45	-	10	1個
無し	8	50	-	10	1個
無し	8	55	-	10	1個
無し	8	60	-	10	1個
無し	8	65	-	10	1個
無し	8	70	-	10	1個
有り	8	25 ～ 70	-	10	1個
有り	8	-	25.5 ～ 69.5	10	1個
無し	10	25	-	10	1個
無し	10	30	-	10	1個
無し	10	35	-	10	1個
無し	10	40	-	10	1個
無し	10	45	-	10	1個
無し	10	50	-	10	1個
無し	10	55	-	10	1個
無し	10	60	-	10	1個
無し	10	65	-	10	1個
無し	10	70	-	10	1個
有り	10	25 ～ 70	-	10	1個
有り	10	-	25.5 ～ 69.5	10	1個
無し	13	30	-	10	1個
無し	13	35	-	10	1個
無し	13	40	-	10	1個
無し	13	45	-	10	1個
無し	13	50	-	10	1個
無し	13	55	-	10	1個
無し	13	60	-	10	1個
無し	13	65	-	10	1個
無し	13	70	-	10	1個
無し	13	75	-	10	1個
有り	13	30 ～ 75	-	10	1個
有り	13	-	25 ～ 74.5	10	1個
無し	16	40	-	10	1個
無し	16	45	-	10	1個
無し	16	50	-	10	1個
無し	16	55	-	10	1個
無し	16	60	-	10	1個
無し	16	65	-	10	1個
無し	16	70	-	10	1個
無し	16	75	-	10	1個
無し	16	80	-	10	1個
無し	16	85	-	10	1個
無し	16	90	-	10	1個
無し	16	95	-	10	1個
無し	16	100	-	10	1個
有り	16	40 ～ 100	-	10	1個
有り	16	-	25 ～ 99.5	10	1個
無し	20	60	-	10	1個
無し	20	65	-	10	1個
無し	20	70	-	10	1個
無し	20	75	-	10	1個
無し	20	80	-	10	1個
無し	20	85	-	10	1個
無し	20	90	-	10	1個
無し	20	95	-	10	1個
無し	20	100	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能

基本情報

基本情報

着脱・両タップタイプのストリッパガイドピンです。材質は軸受鋼です。摺動部の寸法精度、圧入部と摺動部の公差レンジ：5μｍとなります。用途として並級、中量生産に向いております。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストリッパガイドピン -着脱・両ネジタイプ-のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

プレス金型に使用しています

満足度：5.02022/06/22

顧客より設計を含めて製作しているプレス金型に使用しています。金型はSS材をプレスと同時に穴開け加工して、穴開け加工時のカ...もっと読む

0人が参考にしています。

金型に使用

満足度：4.02021/08/17

小さい金型のガイドポストとして利用しました。コンパクトな金型に仕上げられたので大変、役に立ちました。ピンを圧入する時...もっと読む

0人が参考にしています。

ガイドローラーユニット

満足度：5.02020/12/25

2本使用して平行移動が可能になった。ガイドブッシュと併用することで、動きが安定している。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qストリッパガイドピンの取付方法について知りたい。

ストリッパガイドピンは主にパンチプレートに設置し、ストリッパプレートやダイプレートに設置されたストリッパガイドブシュに通してガイドします。
