ストリッパガイドピン -ヘッド付タイプ-

カタログ |P.1073

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（24件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパガイドピン -ストレートタイプ-

4.2

通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパガイドピン -ヘッド付・油溝付タイプ-

4.5

通常価格(税別)： 460円 (税込価格：506円)

通常出荷日：在庫品1日目

ヘッド付タイプのストリッパガイドピンです。材質は軸受鋼です。摺動部の寸法精度、...

詳細情報を確認する

種類
ピン
公差レンジ
5μm
ピンタイプ
ヘッド付き
材質
SUJ2

無料3D-CADライブラリー申し込み受付中

未確定：候補が66型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

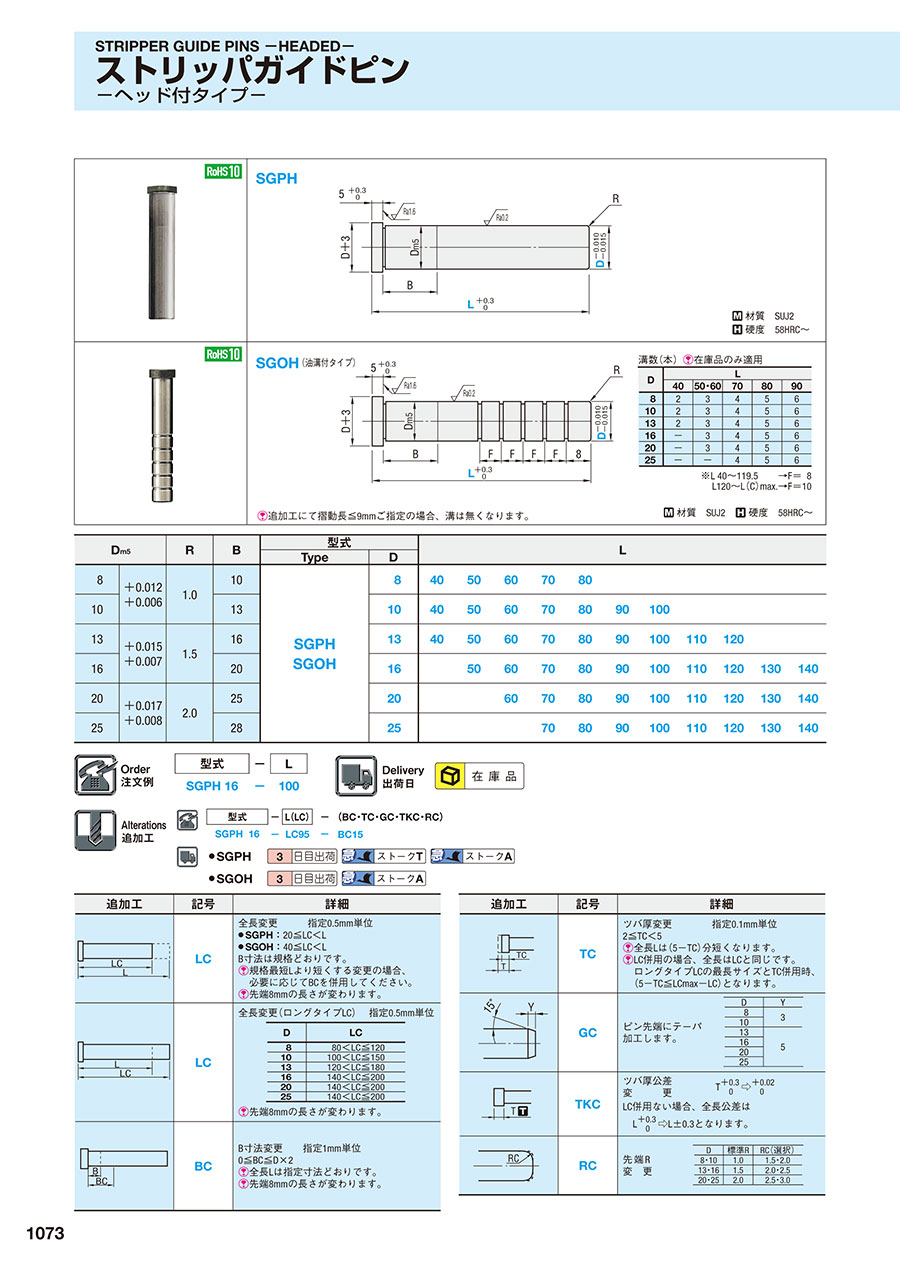

外形図・製品仕様

材質 SUJ2
硬度 58HRC～

規格表

D_m5		R	B	型式		L
D_m5		R	B	Type	D	L
8	+0.012 +0.006	1.0	10	SGPH	8	40	50	60	70	80
10	+0.012 +0.006	1.0	13		10	40	50	60	70	80	90	100
13	+0.015 +0.007	1.5	16		13	40	50	60	70	80	90	100	110	120
16	+0.015 +0.007	1.5	20		16		50	60	70	80	90	100	110	120	130	140
20	+0.017 +0.008	2.0	25		20			60	70	80	90	100	110	120	130	140
25	+0.017 +0.008	2.0	28		25				70	80	90	100	110	120	130	140

注文例

出荷日

追加工

型番リスト

表示件数

型番

追加工

D(ポスト径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

無し	8	40	-	10	1個
無し	8	50	-	10	1個
無し	8	60	-	10	1個
無し	8	70	-	10	1個
無し	8	80	-	10	1個
有り	8	40 ～ 80	-	10	1個
有り	8	-	20 ～ 79.5	10	1個
有り	8	-	80.5 ～ 120	10	1個
無し	10	40	-	10	1個
無し	10	50	-	10	1個
無し	10	60	-	10	1個
無し	10	70	-	10	1個
無し	10	80	-	10	1個
無し	10	90	-	10	1個
無し	10	100	-	10	1個
有り	10	40 ～ 100	-	10	1個
有り	10	-	20 ～ 99.5	10	1個
有り	10	-	100.5 ～ 150	10	1個
無し	13	40	-	10	1個
無し	13	50	-	10	1個
無し	13	60	-	10	1個
無し	13	70	-	10	1個
無し	13	80	-	10	1個
無し	13	90	-	10	1個
無し	13	100	-	10	1個
無し	13	110	-	10	1個
無し	13	120	-	10	1個
有り	13	40 ～ 120	-	10	1個
有り	13	-	20 ～ 119.5	10	1個
有り	13	-	120.5 ～ 180	10	1個
無し	16	50	-	10	1個
無し	16	60	-	10	1個
無し	16	70	-	10	1個
無し	16	80	-	10	1個
無し	16	90	-	10	1個
無し	16	100	-	10	1個
無し	16	110	-	10	1個
無し	16	120	-	10	1個
無し	16	130	-	10	1個
無し	16	140	-	10	1個
有り	16	50 ～ 140	-	10	1個
有り	16	-	20 ～ 139.5	10	1個
有り	16	-	140.5 ～ 200	10	1個
無し	20	60	-	10	1個
無し	20	70	-	10	1個
無し	20	80	-	10	1個
無し	20	90	-	10	1個
無し	20	100	-	10	1個
無し	20	110	-	10	1個
無し	20	120	-	10	1個
無し	20	130	-	10	1個
無し	20	140	-	10	1個
有り	20	60 ～ 140	-	10	1個
有り	20	-	20 ～ 139.5	10	1個
有り	20	-	140.5 ～ 200	10	1個
無し	25	70	-	10	1個
無し	25	80	-	10	1個
無し	25	90	-	10	1個
無し	25	100	-	10	1個
無し	25	110	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
520円 ( 572円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
630円 ( 693円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
790円 ( 869円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
1,150円 ( 1,265円 )	在庫品1日目当日出荷可能
1,150円 ( 1,265円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能

基本情報

基本情報

ヘッド付タイプのストリッパガイドピンです。材質は軸受鋼です。摺動部の寸法精度、圧入部と摺動部の公差レンジ：5μｍとなります。用途として並級、中量生産に向いております。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ストリッパガイドピン -ヘッド付太径タイプ-
金型の大型化に伴う剛性確保のため太径タイプ（Φ28とΦ32）をラインナップに追加しました。
ミスミ
ストリッパガイドブシュ　-無給油・FC250・ロックタイト接着・ヘッド付太径タイプ-
ストリッパガイドピン太径タイプ（Φ28とΦ32）用ブシュをはこちら。
ミスミ
ストリッパガイドピン -着脱太径タイプ-
金型の大型化に伴う剛性確保のため着脱太径タイプ（Φ28とΦ32）をラインナップに追加しました。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
