プレス金型部品技術窓口
フランジ付スプリングプランジャ
ご注意
- 無給油で0°給油では5°以内で使用してください。
型番

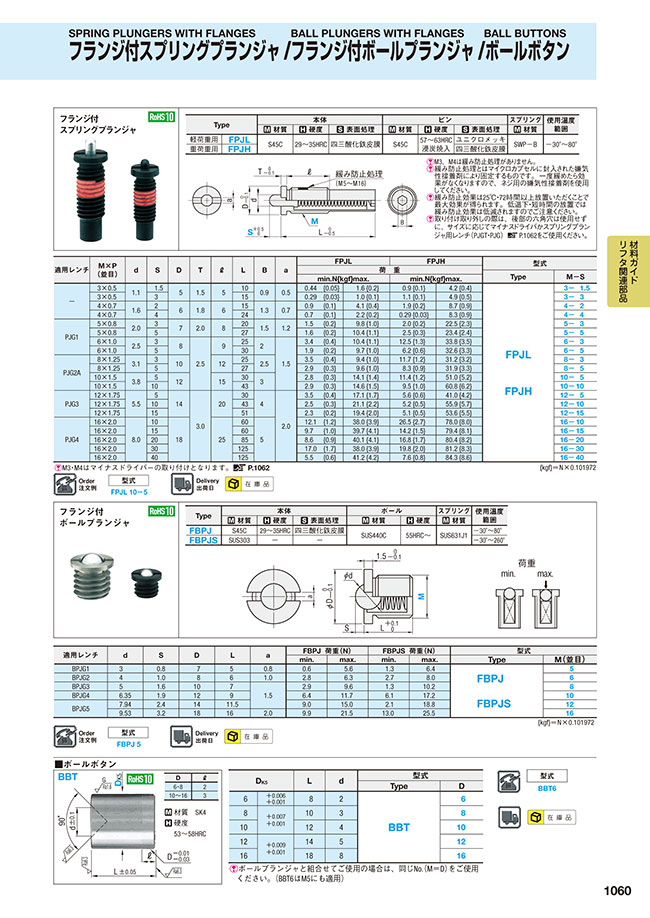

外形図・製品仕様
| Type | 本体 | ピン | スプリング | 使用温度 範囲 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 材質 | 硬度 | 表面処理 | 材質 | 硬度 | 表面処理 | 材質 | |||
| 軽荷重用 | FPJL | S45C | 29～35HRC | 四三酸化鉄皮膜 | S45C | 57～63HRC 浸炭焼入 | ユニクロメッキ | SWP-B | -30°～80° |
| 重荷重用 | FPJH | 四三酸化鉄皮膜 | |||||||
M3、M4は緩み防止処理が ありません。
緩み防止処理とはマイクロカプセルに封入された嫌気性接着剤により固定するものです。一度緩めたら効果がなくなりますので、ネジ用の嫌気性接着剤を使用してください。
緩み防止効果は25℃・72時間以上放置いただくことで最大効果が得られます。低温下・短時間の放置では緩み防止効果は低減されますのでご注意ください。
取り付け取り外しの際は、後部の六角穴は使用せずに、サイズに応じてマイナスドライバかスプリングプランジャ用レンチ（PJGT・PJG） P.1062をご使用ください。
規格表
| 適用レンチ | M×P （並目） | d | S | D | T | ℓ | L | B | a | FPJL | FPJH | 型式 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 荷 重 | ||||||||||||||||||||
| Type | M-S | |||||||||||||||||||
| min.N{kgf}max. | min.N{kgf}max. | |||||||||||||||||||
| - | 3×0.5 | 1.1 | 1.5 | 5 | 1.5 | 5 | 10 | 0.9 | 0.5 | 0.44{0.05} | 1.6{0.2} | 0.9{0.1} | 4.2{0.4} | FPJL FPJH | 3-1.5 | |||||
| 3×0.5 | 3 | 15 | 0.29{0.03} | 1.0{0.1} | 1.1{0.1} | 4.9{0.5} | 3-3 | |||||||||||||
| 4×0.7 | 1.6 | 2 | 6 | 1.8 | 6 | 15 | 1.3 | 0.7 | 0.9{0.1} | 4.1{0.4} | 1.9{0.2} | 8.7{0.9} | 4-2 | |||||||
| 4×0.7 | 4 | 24 | 0.7{0.1} | 2.2{0.2} | 0.29{0.03} | 8.3{0.9} | 4-4 | |||||||||||||
| PJG1 | 5×0.8 | 2.0 | 3 | 7 | 2.0 | 8 | 20 | 1.5 | 1.2 | 1.5{0.2} | 9.8{1.0} | 2.0{0.2} | 22.5{2.3} | 5-3 | ||||||
| 5×0.8 | 5 | 27 | 1.6{0.2} | 10.4{1.1} | 2.5{0.3} | 23.4{2.4} | 5-5 | |||||||||||||
| 6×1.0 | 2.5 | 3 | 8 | 2.5 | 9 | 25 | 2 | 1.5 | 3.4{0.4} | 10.4{1.1} | 12.5{1.3} | 33.8{3.5} | 6-3 | |||||||
| 6×1.0 | 5 | 30 | 1.9{0.2} | 9.7{1.0} | 6.2{0.6} | 32.6{3.3} | 6-5 | |||||||||||||
| PJG2A | 8×1.25 | 3.1 | 3 | 10 | 12 | 25 | 2.5 | 3.5{0.4} | 9.4{1.0} | 11.7{1.2} | 31.2{3.2} | 8-3 | ||||||||
| 8×1.25 | 5 | 27 | 2.9{0.3} | 9.6{1.0} | 8.3{0.9} | 31.9{3.3} | 8-5 | |||||||||||||
| 10×1.5 | 3.8 | 5 | 12 | 15 | 30 | 3 | 2.8{0.3} | 14.1{1.4} | 11.4{1.2} | 51.0{5.2} | 10-5 | |||||||||
| 10×1.5 | 10 | 43 | 2.9{0.3} | 14.6{1.5} | 9.5{1.0} | 60.8{6.2} | 10-10 | |||||||||||||
| PJG3 | 12×1.75 | 5.5 | 5 | 14 | 3.0 | 20 | 30 | 4 | 2.0 | 3.5{0.4} | 17.1{1.7} | 5.6{0.6} | 41.0{4.2} | 12-5 | ||||||
| 12×1.75 | 10 | 43 | 2.5{0.3} | 21.1{2.2} | 5.2{0.5} | 55.9{5.7} | 12-10 | |||||||||||||
| 12×1.75 | 15 | 51 | 2.3{0.2} | 19.4{2.0} | 5.1{0.5} | 53.6{5.5} | 12-15 | |||||||||||||
| PJG4 | 16×2.0 | 8.0 | 10 | 18 | 25 | 60 | 5 | 12.1{1.2} | 38.0{3.9} | 26.5{2.7} | 78.0{8.0} | 16-10 | ||||||||
| 16×2.0 | 15 | 60 | 9.7{1.0} | 39.7{4.1} | 14.2{1.5} | 79.4{8.1} | 16-15 | |||||||||||||
| 16×2.0 | 20 | 85 | 8.6{0.9} | 40.1{4.1} | 16.8{1.7} | 80.4{8.2} | 16-20 | |||||||||||||
| 16×2.0 | 30 | 125 | 17.0{1.7} | 38.0{3.9} | 19.8{2.0} | 81.2{8.3} | 16-30 | |||||||||||||
| 16×2.0 | 40 | 125 | 5.5{0.6} | 41.2{4.2} | 7.6{0.8} | 84.3{8.6} | 16-40 | |||||||||||||
| M3・M4はマイナスドライバーの取り付けとなります。 P.1062 | {kgf}＝N×0.101972 |
注文例
出荷日
絞り込み条件：3 項目の仕様が未選択です
荷重タイプ
- 軽荷重用
- 重荷重用
M(ネジ径)(mm)
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
S(ストローク)(mm)
- 1.5
- 2
- 3
- 4
- 5
- 10
- 15
- 20
- 30
- 40
タイプ
- FPJH
- FPJL
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
609円 ( 670円 ) | 在庫品1日目当日出荷可能 |
504円 ( 554円 ) | 在庫品1日目当日出荷可能 |
599円 ( 659円 ) | 在庫品1日目当日出荷可能 |
777円 ( 855円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
2,604円 ( 2,864円 ) | 在庫品1日目当日出荷可能 |
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
441円 ( 485円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
609円 ( 670円 ) | 在庫品1日目当日出荷可能 |
504円 ( 554円 ) | 在庫品1日目当日出荷可能 |
599円 ( 659円 ) | 在庫品1日目当日出荷可能 |
777円 ( 855円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
2,604円 ( 2,864円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
フランジ付スプリングプランジャです。本体、ピンの材質は機械構造用炭素鋼、スプリングはピアノ線です。
ご注意
- 無給油で0°給油では5°以内で使用してください。
フランジ付スプリングプランジャのレビュー
製品のはらい用
4
4.02022/08/18
この商品は自社の製品のはらい用に使用しているものになります。この商品のおかげで製品はらいの作業が簡単にできて良いように思...もっと読む
0人が参考にしています。
金型
5
5.02022/05/25
この商品は製品が金型に張り付くのを防止するために使用しています。この商品のおかげでプレスした製品を金型からはがす作業が簡...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qスプリングプランジャの緩み防止処理は、一度抜いても効果はありますか？
A
緩み止め防止はマイクロカプセルに封入された嫌気性接着剤により固定するものですので、一度緩めると効果は弱まります。
