ミスミ

リフタピンセット

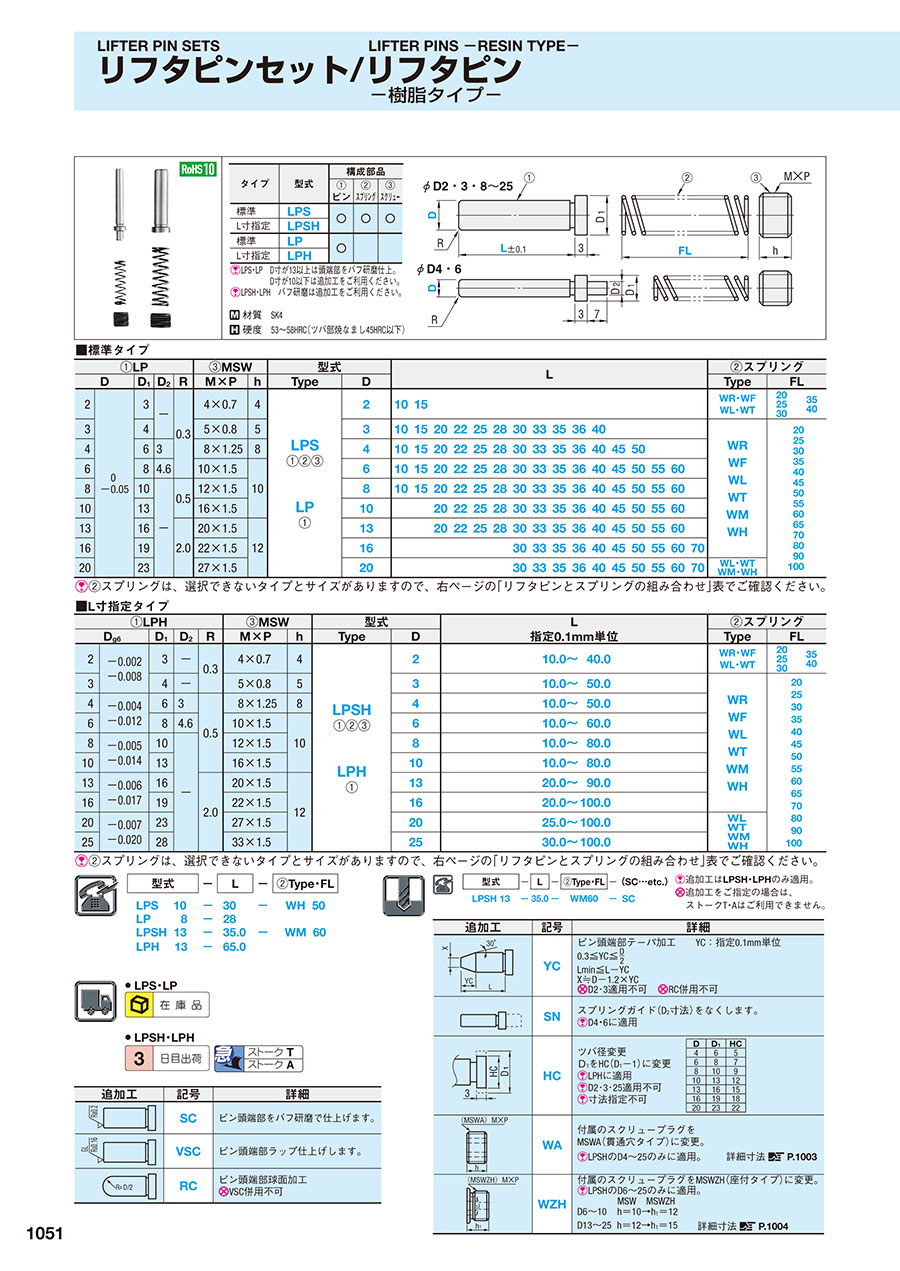

カタログ |P.1051

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（37件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア穴付リフタピン

4.4

通常価格(税別)： 770円 (税込価格：847円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リフタピン -パイロット逃し穴付き-

4.3

通常出荷日：3 日目

ピン、スプリング、スクリューのリフタピンセットです。ピン単独の購入も可能です。...

詳細情報を確認する

形状
ピン
材質
スチール
パイロット逃がし穴の有無
無
エア穴の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が7,090型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

タイプ	型式	構成部品
タイプ	型式	（1）ピン	（2）スプリング	（3）スクリュー
標準	LPS	○	○	○
L寸指定	LPSH	○	○	○
標準	LP	○
L寸指定	LPH	○

LPS・LP	D寸が13以上は頭端部をバフ研磨仕上。
	D寸が10以下は追加工をご利用ください。
LPSH・LPH	バフ研磨は追加工をご利用ください。

材質 SK4
硬度 53～58HRC（ツバ部焼なまし45HRC以下）

規格表

■標準タイプ

（1）LP					（3）MSW		型式		L																（2）スプリング
D		D₁	D₂	R	M×P	h	Type	D	L																Type	FL
2	0 -0.05	3	-	0.3	4×0.7	4	LPS （1）（2）（3） LP （1）	2	10	15															WR・WF WL・WT	20 25 30	35 40
3		4	-		5×0.8	5		3	10	15	20	22	25	28	30	33	35	36	40						WR WF WL WT WM WH	20 25 30 35 40 45 50 55 60 65 70 80 90 100
4		6	3		8×1.25	8		4	10	15	20	22	25	28	30	33	35	36	40	45	50
6		8	4.6		10×1.5	10		6	10	15	20	22	25	28	30	33	35	36	40	45	50	55	60
8		10	-	0.5	12×1.5			8	10	15	20	22	25	28	30	33	35	36	40	45	50	55	60
10		13		0.5	16×1.5			10			20	22	25	28	30	33	35	36	40	45	50	55	60
13		16		2.0	20×1.5	12		13			20	22	25	28	30	33	35	36	40	45	50	55	60
16		19			22×1.5			16							30	33	35	36	40	45	50	55	60	70
20		23			27×1.5			20							30	33	35	36	40	45	50	55	60	70	WL・WT WM・WH

（2）スプリングは、選択できないタイプとサイズがありますので、右ページの「リフタピンとスプリングの組み合わせ」表でご確認ください。

■L寸指定タイプ

（1）LPH					（3）MSW		型式		L 指定0.1mm単位	（2）スプリング
D_g6		D₁	D₂	R	M×P	h	Type	D	L 指定0.1mm単位	Type	FL
2	-0.002 -0.008	3	-	0.3	4×0.7	4	LPSH （1）（2）（3） LPH （1）	2	10.0～40.0	WR・WF WL・WT	20 25 30	35 40
3	-0.002 -0.008	4	-	0.3	5×0.8	5		3	10.0～50.0	WR WF WL WT WM WH	20 25 30 35 40 45 50 55 60 65 70 80 90 100
4	-0.004 -0.012	6	3	0.5	8×1.25	8		4	10.0～50.0
6	-0.004 -0.012	8	4.6		10×1.5	10		6	10.0～60.0
8	-0.005 -0.014	10	-		12×1.5			8	10.0～80.0
10	-0.005 -0.014	13			16×1.5			10	10.0～80.0
13	-0.006 -0.017	16		2.0	20×1.5	12		13	20.0～90.0
16	-0.006 -0.017	19			22×1.5			16	20.0～100.0
20	-0.007 -0.020	23			27×1.5			20	25.0～100.0	WL WT WM WH
25	-0.007 -0.020	28			33×1.5			25	30.0～100.0	WL WT WM WH

（2）スプリングは、選択できないタイプとサイズがありますので、右ページの「リフタピンとスプリングの組み合わせ」表でご確認ください。

■（2）コイルスプリング
規格詳細は P.1535～をご参照ください。

■ばね定数表

単位：N/mm｛kgf/mm｝

（1）ピン		（2）スプリング
型式			Type	WR		WF		WL		WT		WM		WH
Type	D	D		WR		WF		WL		WT		WM		WH
LPS LPSH	2	3			0.3{0.03}		0.5{0.05}		1.0{0.1}		1.5{0.15}		2.0{0.2}
	3	4									1.5{0.15}		2.0{0.2}		2.9{0.3}
	4	6									2.0{0.2}		2.9{0.3}		5.9{0.6}
	6	8
	8	10
	10	13													9.8{1.0}
	13	16													9.8{1.0}
	16	18			0.5{0.05}		1.0{0.1}		2.9{0.3}		3.9{0.4}		4.9{0.5}		14.7{1.5}
	20	22
	25	27
許容タワミ量Fmax.				F＝FL×60%		F＝FL×45%		F＝FL×40%		F＝FL×40%		F＝FL×35%		F＝FL×30%

●荷重の算出方法荷重N｛kgf｝＝ばね定数N/mm｛kgf/mm｝×タワミ量Fmm ●ばね定数の公差：±10%

材質 SWP-A

■リフタピンとスプリングの組み合わせ（○はセット適用）

FL		WR3	WF3	WL3	WT3	WM3	WR4	WF4	WL4	WT4	WM4	WH4	WR6	WF6	WL6	WT6	WM6	WH6	WR8	WF8	WL8	WT8	WM8	WH8	WR10	WF10	WL10	WT10	WM10	WH10
	Type・D	LPS2・LPSH2					LPS3・LPSH3						LPS4・LPSH4						LPS6・LPSH6						LPS8・LPSH8
20		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
25		○	○	○	○		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
30		○	○	○			○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
35		○	○	○			○	○	○	○	○		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
40		○	○	○			○	○	○	○	○^※		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
45							○	○	○				○	○	○	○	○	○^※	○	○	○	○	○	○	○	○	○	○	○	○
50							○	○	○				○	○	○	○	○	○^※	○	○	○	○	○	○	○	○	○	○	○	○
55							○	○	○				○	○	○	○^※	○	○^※	○	○	○	○	○	○	○	○	○	○	○	○
60							○	○	○				○	○	○	○^※	○^※	○^※	○	○	○	○	○	○	○	○	○	○	○	○
65							○	○					○	○	○	○^※	○^※	○^※	○	○	○	○	○	○^※	○	○	○	○	○	○
70							○	○					○	○	○	○^※	○^※	○^※	○	○	○	○	○	○^※	○	○	○	○	○	○
80													○	○	○	○^※	○^※		○	○	○	○	○		○	○	○	○	○	○

FL		WR13	WF13	WL13	WT13	WM13	WH13	WR16	WF16	WL16	WT16	WM16	WH16	WR18	WF18	WL18	WT18	WM18	WH18	WL22	WT22	WM22	WH22	WL27	WT27	WM27	WH27
	Type・D	LPS10・LPSH10						LPS13・LPSH13						LPS16・LPSH16						LPS20・LPSH20				LPSH25
20		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
25		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
30～70（5mm単位）		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
80		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
90		○	○	○		○		○	○	○		○				○		○	○^※	○		○	○^※	○		○	○
100																○		○	○^※	○		○	○^※	○		○	○

※…許容タワミ量Fmax.は上のばね定数表の値より小さくなっています。詳細は P.1535～をご参照ください。

注文例

出荷日

●LPS・LP

在庫品

●LPSH・LPH

日目出荷

急	ストークT
	ストークA

追加工

型式	‐	L	‐	②Type・FL	‐	SC…etc.
LPSH 13	‐	35.0	‐	WM60	‐	SC

追加工

記号

詳細

ピン頭端部テーパ加工 YC：指定0.1mm単位
0.3≦ YC≦ D/2
Lmin≦L－YC
X≒D－1.2×YC
[ NG ]XD2･3適用不可、[ NG ]XRC併用不可

スプリングガイド（D₂寸法）をなくします。
[ ! ]D4・6に適用

ツバ径変更
D₁をHC（D₁－1）に変更
[ ! ]LPHに適用
[ ! ]D2・3・25適用不可
[ ! ]寸法指定不可

D	D₁	HC
4	6	5
6	8	7
8	10	9
10	13	12
13	16	15
16	19	18
20	23	22

付属のスクリュープラグをMSWA（貫通穴タイプ）に変更。
[ ! ]LPSHの D4～25のみに適用。

WZH

付属のスクリュープラグをMSWZH（座付タイプ）に変更。
[ ! ]LPSHの D6～25のみに適用。

D	MSW	MSWZH
6～10	h=10	h₁=12
13～25	h=12	h₁=15

[ ! ]追加工はL寸指定タイプLPSH・LPHのみ適用。
[ ! ]追加工をご指定の場合はストークT・Aはご利用できません。
[ ! ]追加工WA指定時、変更スクリュープラグMSWAの詳細は>>こちら
[ ! ]追加工WZH指定時、変更スクリュープラグMSWZHの詳細は>>こちら

追加工	記号	詳細
	SC	ピン頭端部をバフ研摩で仕上げます。
	VSC	ピン頭端部ラップ仕上げします。
	RC	ピン頭端部球面加工 [ NG ]VSC併用不可
