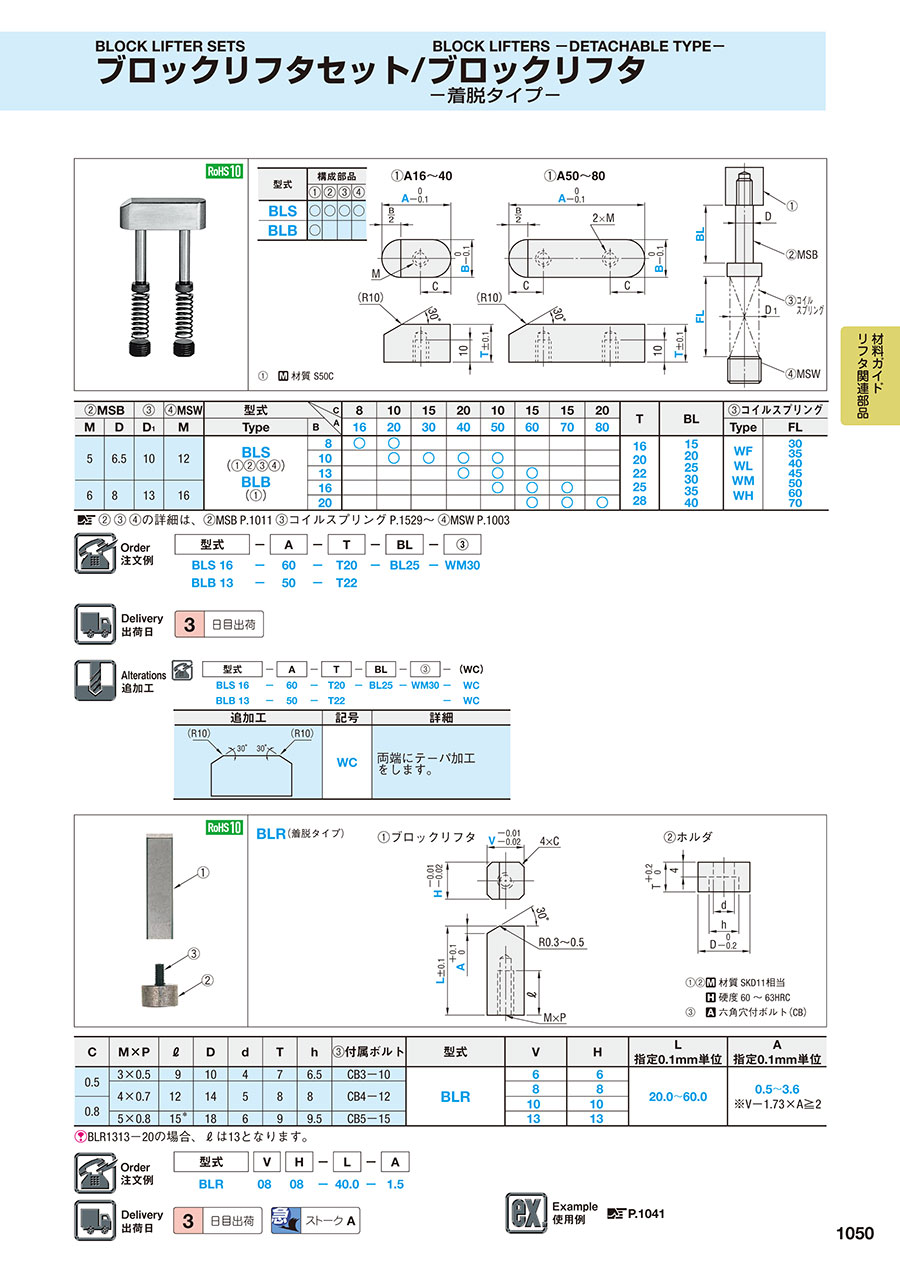

（2）MSB		（3）	（4）MSW	型式		C	8	10	15	20	10	15	15	20	T	BL	（3）コイルスプリング
M	D	D₁	M	Type		A	16	20	30	40	50	60	70	80			Type	FL
M	D	D₁	M	Type	B		16	20	30	40	50	60	70	80			Type	FL
5	6.5	10	12	BLS （（1）（2）（3）（4）） BLB （（1））	8		○	○							16 20 22 25 28	15 20 25 30 35 40	WF WL WM WH	30 35 40 45 50 60 70
					10			○	○	○	○
					13					○	○	○
6	8	13	16		16						○	○	○
6	8	13	16		20							○	○	○

（2）（3）（4）の詳細は、（2）MSB P.1011 （3）コイルスプリング P.1529～（4）MSW P.1003

注文例

出荷日

追加工

型番リスト

表示件数

型番

BLB8-[16,20]-T[16,20,22,25,28]

BLB10-[20,30,40,50]-T[16,20,22,25,28]

BLB13-[40,50,60]-T[16,20,22,25,28]

BLB16-[50,60,70]-T[16,20,22,25,28]

BLB20-[60,70,80]-T[16,20,22,25,28]

BLS8-[16,20]-T[16,20,22,25,28]-BL[15-40/5]-WF[30,35,40,45,50,60,70]

BLS8-[16,20]-T[16,20,22,25,28]-BL[15-40/5]-WH[30,35,40,45,50,60,70]

BLS8-[16,20]-T[16,20,22,25,28]-BL[15-40/5]-WL[30,35,40,45,50,60,70]

BLS8-[16,20]-T[16,20,22,25,28]-BL[15-40/5]-WM[30,35,40,45,50,60,70]

BLS10-[20,30,40,50]-T[16,20,22,25,28]-BL[15-40/5]-WF[30,35,40,45,50,60,70]

BLS10-[20,30,40,50]-T[16,20,22,25,28]-BL[15-40/5]-WH[30,35,40,45,50,60,70]

BLS10-[20,30,40,50]-T[16,20,22,25,28]-BL[15-40/5]-WL[30,35,40,45,50,60,70]

BLS10-[20,30,40,50]-T[16,20,22,25,28]-BL[15-40/5]-WM[30,35,40,45,50,60,70]

BLS13-[40,50,60]-T[16,20,22,25,28]-BL[15-40/5]-WF[30,35,40,45,50,60,70]

BLS13-[40,50,60]-T[16,20,22,25,28]-BL[15-40/5]-WH[30,35,40,45,50,60,70]

BLS13-[40,50,60]-T[16,20,22,25,28]-BL[15-40/5]-WL[30,35,40,45,50,60,70]

BLS13-[40,50,60]-T[16,20,22,25,28]-BL[15-40/5]-WM[30,35,40,45,50,60,70]

BLS16-[50,60,70]-T[16,20,22,25,28]-BL[15-40/5]-WF[30,35,40,45,50,60,70]

BLS16-[50,60,70]-T[16,20,22,25,28]-BL[15-40/5]-WH[30,35,40,45,50,60,70]

BLS16-[50,60,70]-T[16,20,22,25,28]-BL[15-40/5]-WL[30,35,40,45,50,60,70]

BLS16-[50,60,70]-T[16,20,22,25,28]-BL[15-40/5]-WM[30,35,40,45,50,60,70]

BLS20-[60,70,80]-T[16,20,22,25,28]-BL[15-40/5]-WF[30,35,40,45,50,60,70]

BLS20-[60,70,80]-T[16,20,22,25,28]-BL[15-40/5]-WH[30,35,40,45,50,60,70]

BLS20-[60,70,80]-T[16,20,22,25,28]-BL[15-40/5]-WL[30,35,40,45,50,60,70]

BLS20-[60,70,80]-T[16,20,22,25,28]-BL[15-40/5]-WM[30,35,40,45,50,60,70]

付属品(バネ,スクリュープラグ)の有無

B(幅)

(mm)

スプリングWF・FL(長さ)

(mm)

スプリングWH・FL(長さ)

(mm)

スプリングWL・FL(長さ)

(mm)

スプリングWM・FL(長さ)

(mm)

A(長さ)

(mm)

RoHS?

最小発注数量

無	8	-	-	-	-	16 ～ 20	-	16 ～ 28	10	1個
無	10	-	-	-	-	20 ～ 50	-	16 ～ 28	10	1個
無	13	-	-	-	-	40 ～ 60	-	16 ～ 28	10	1個
無	16	-	-	-	-	50 ～ 70	-	16 ～ 28	10	1個
無	20	-	-	-	-	60 ～ 80	-	16 ～ 28	10	1個
有	8	30 ～ 70	-	-	-	16 ～ 20	15 ～ 40	16 ～ 28	10	1個
有	8	-	30 ～ 70	-	-	16 ～ 20	15 ～ 40	16 ～ 28	10	1個
有	8	-	-	30 ～ 70	-	16 ～ 20	15 ～ 40	16 ～ 28	10	1個
有	8	-	-	-	30 ～ 70	16 ～ 20	15 ～ 40	16 ～ 28	10	1個
有	10	30 ～ 70	-	-	-	20 ～ 50	15 ～ 40	16 ～ 28	10	1個
有	10	-	30 ～ 70	-	-	20 ～ 50	15 ～ 40	16 ～ 28	10	1個
有	10	-	-	30 ～ 70	-	20 ～ 50	15 ～ 40	16 ～ 28	10	1個
有	10	-	-	-	30 ～ 70	20 ～ 50	15 ～ 40	16 ～ 28	10	1個
有	13	30 ～ 70	-	-	-	40 ～ 60	15 ～ 40	16 ～ 28	10	1個
有	13	-	30 ～ 70	-	-	40 ～ 60	15 ～ 40	16 ～ 28	10	1個
有	13	-	-	30 ～ 70	-	40 ～ 60	15 ～ 40	16 ～ 28	10	1個
有	13	-	-	-	30 ～ 70	40 ～ 60	15 ～ 40	16 ～ 28	10	1個
有	16	30 ～ 70	-	-	-	50 ～ 70	15 ～ 40	16 ～ 28	10	1個
有	16	-	30 ～ 70	-	-	50 ～ 70	15 ～ 40	16 ～ 28	10	1個
有	16	-	-	30 ～ 70	-	50 ～ 70	15 ～ 40	16 ～ 28	10	1個
有	16	-	-	-	30 ～ 70	50 ～ 70	15 ～ 40	16 ～ 28	10	1個
有	20	30 ～ 70	-	-	-	60 ～ 80	15 ～ 40	16 ～ 28	10	1個
有	20	-	30 ～ 70	-	-	60 ～ 80	15 ～ 40	16 ～ 28	10	1個
有	20	-	-	30 ～ 70	-	60 ～ 80	15 ～ 40	16 ～ 28	10	1個
有	20	-	-	-	30 ～ 70	60 ～ 80	15 ～ 40	16 ～ 28	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ブロックリフタセットとなります。材質は機械構造用炭素鋼となります。
