ガイドリフタ -エア穴付-

カタログ |P.1049

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガイドリフタセット

4.4

通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：在庫品1日目

エア穴付きのガイドリフタとなります。材質は炭素工具鋼となります。

詳細情報を確認する

形状
ピン
止め方
ツバ止め
エア穴の有無
有
付属品(バネ,スクリュープラグ)の有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

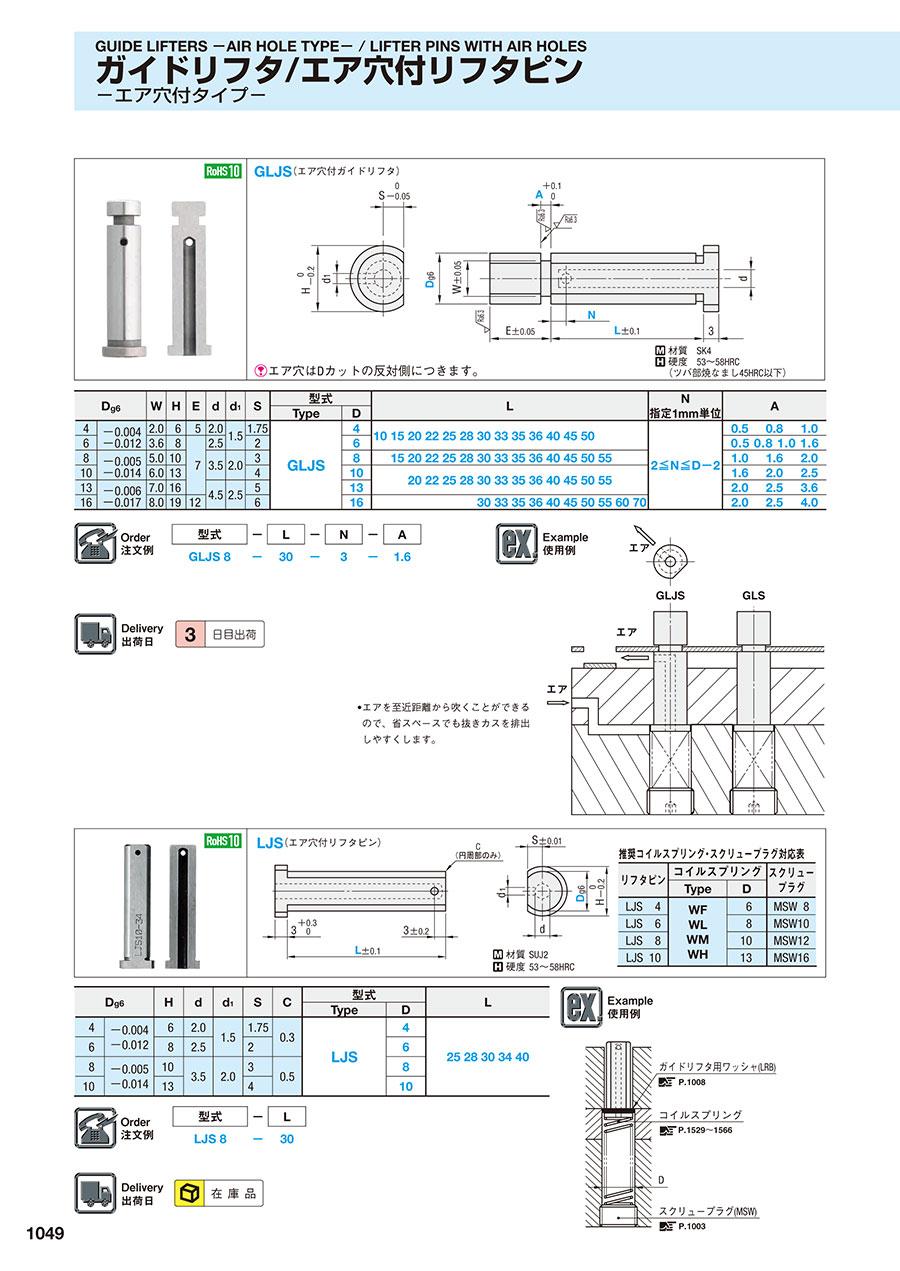

外形図・製品仕様

エア穴はDカットの反対側につきます。
材質 SK4
硬度 53～58HRC（ツバ部焼なまし45HRC以下）

規格表

D_g6		W	H	E	d	d₁	S	型式		L																N 指定1mm単位	A
D_g6		W	H	E	d	d₁	S	Type	D	L																N 指定1mm単位	A
4	-0.004 -0.012	2.0	6	5	2.0	1.5	1.75	GLJS	4	10	15	20	22	25	28	30	33	35	36	40	45	50				2≦N≦D-2	0.5	0.8	1.0
6	-0.004 -0.012	3.6	8	7	2.5	1.5	2		6	10	15	20	22	25	28	30	33	35	36	40	45	50					0.5 0.8 1.0 1.6
8	-0.005 -0.014	5.0	10		3.5	2.0	3		8		15	20	22	25	28	30	33	35	36	40	45	50	55				1.0	1.6	2.0
10	-0.005 -0.014	6.0	13		3.5	2.0	4		10			20	22	25	28	30	33	35	36	40	45	50	55				1.6	2.0	2.5
13	-0.006 -0.017	7.0	16		4.5	2.5	5		13			20	22	25	28	30	33	35	36	40	45	50	55				2.0	2.5	3.6
16	-0.006 -0.017	8.0	19	12	4.5	2.5	6		16							30	33	35	36	40	45	50	55	60	70		2.0	2.5	4.0

注文例

出荷日

型番リスト

表示件数

型番

GLJS4-[10,15,20,22,25,28,30,33,35,36,40,45,50]-2-[0.5,0.8,1]

GLJS6-[10,15,20,22,25,28,30,33,35,36,40,45,50]-[2-4/1]-[0.5,0.8,1,1.6]

GLJS8-[15,20,22,25,28,30,33,35,36,40,45,50,55]-[2-6/1]-[1,1.6,2]

GLJS10-[20,22,25,28,30,33,35,36,40,45,50,55]-[2-8/1]-[1.6,2,2.5]

GLJS13-[20,22,25,28,30,33,35,36,40,45,50,55]-[2-11/1]-[2,2.5,3.6]

GLJS16-[30,33,35,36,40,45,50,55,60,70]-[2-14/1]-[2,2.5,4]

D(外径)

(mm)

A(溝部長さ)

(mm)

RoHS?

最小発注数量

4	10 ～ 50	0.5 ～ 1	2	10	1個
6	10 ～ 50	0.5 ～ 1.6	2 ～ 4	10	1個
8	15 ～ 55	1 ～ 2	2 ～ 6	10	1個
10	20 ～ 55	1.6 ～ 2.5	2 ～ 8	10	1個
13	20 ～ 55	2 ～ 3.6	2 ～ 11	10	1個
16	30 ～ 70	2 ～ 4	2 ～ 14	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

エア穴付きのガイドリフタとなります。材質は炭素工具鋼となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
