ブロックガイドリフタ-着脱タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
着脱タイプのブロックガイドリフタとなります。材質はSKD11相当です。
詳細情報を確認する未確定：候補が9型番あります。
商品情報

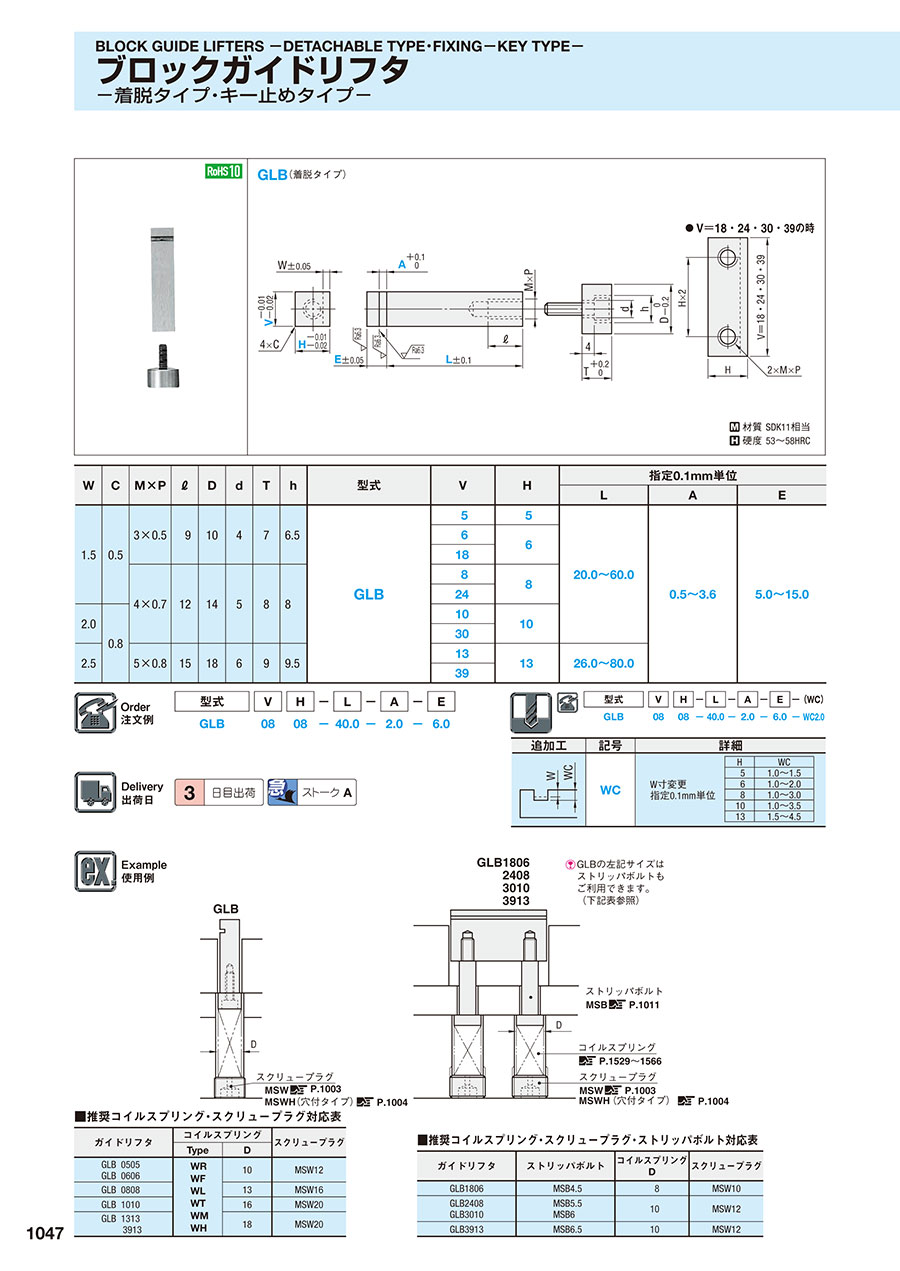

外形図・製品仕様
[ M ]材質 SKD11相当
[ H ]硬度 53～58HRC
規格表
| W | C | M×P | ℓ | D | d | T | h | 型式 | V | H | 指定0.1mm単位 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | A | E | |||||||||||
| 1.5 | 0.5 | 3×0.5 | 9 | 10 | 4 | 7 | 6.5 | GLB | 5 | 5 | 20.0～60.0 | 0.5～3.6 | 5.0～15.0 |
| 6 | 6 | ||||||||||||
| 18 | |||||||||||||
| 4×0.7 | 12 | 14 | 5 | 8 | 8 | 8 | 8 | ||||||
| 24 | |||||||||||||
| 2.0 | 0.8 | 10 | 10 | ||||||||||
| 30 | |||||||||||||
| 2.5 | 5×0.8 | 15 | 18 | 6 | 9 | 9.5 | 13 | 13 | 26.0～80.0 | ||||
| 39 | |||||||||||||
注文例
出荷日
追加工
関連情報
■推奨コイルスプリング・スクリュープラグ対応表
| ガイドリフタ | コイルスプリング | スクリュープラグ | |
|---|---|---|---|
| Type | D | ||
| GLB 0505 GLB 0606 | WR WF WL WT WM WH | 10 | MSW12 |
| GLB 0808 | 13 | MSW16 | |
| GLB 1010 | 16 | MSW20 | |
| GLB 1313 3913 | 18 | MSW20 | |
P.1011
P.1529～ P.1566
P.1003
P.1004
GLBの左記サイズはストリッパボルトもご利用できます。（下記表参照）
■推奨コイルスプリング・スクリュープラグ・ストリッパボルト対応表
| ガイドリフタ | ストリッパボルト | コイルスプリング D | スクリュープラグ |
|---|---|---|---|
| GLB1806 | MSB4.5 | 8 | MSW10 |
| GLB2408 GLB3010 | MSB5.5 MSB6 | 10 | MSW12 |
| GLB3913 | MSB6.5 | 10 | MSW12 |
