ガイドリフタ -スプリング穴付-
- 通常単価(税別)
- -
- 税込単価
- -
スプリング穴付のガイドリフタとなります。材質は炭素工具鋼です。
詳細情報を確認する未確定：候補が5型番あります。
商品情報

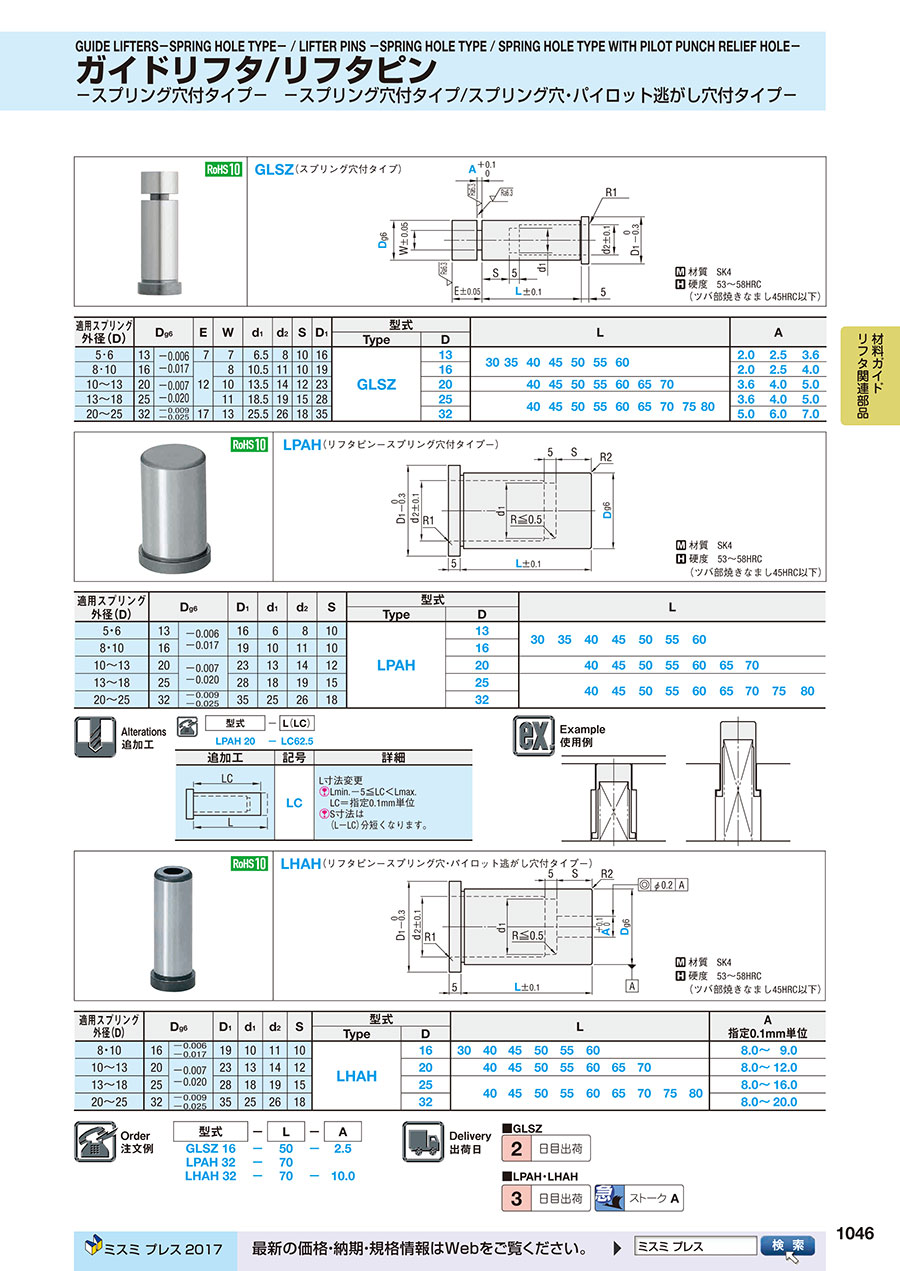

外形図・製品仕様
材質 SK4
硬度 53～58HRC
（ツバ部焼きなまし45HRC以下）
規格表
| 適用スプリング 外径（D） | Dg6 | E | W | d1 | d2 | S | D1 | 型式 | L | A | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||||||||||||
| 5・6 | 13 | -0.006 -0.017 | 7 | 7 | 6.5 | 8 | 10 | 16 | GLSZ | 13 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 2.0 | 2.5 | 3.6 | ||||
| 8・10 | 16 | 12 | 8 | 10.5 | 11 | 10 | 19 | 16 | 2.0 | 2.5 | 4.0 | |||||||||||||
| 10～13 | 20 | -0.007 -0.020 | 10 | 13.5 | 14 | 12 | 23 | 20 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 3.6 | 4.0 | 5.0 | ||||||
| 13～18 | 25 | 11 | 18.5 | 19 | 15 | 28 | 25 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 3.6 | 4.0 | 5.0 | |||||
| 20～25 | 32 | -0.009 -0.025 | 17 | 13 | 25.5 | 26 | 18 | 35 | 32 | 5.0 | 6.0 | 7.0 | ||||||||||||
