ガイドリフタ -厚板用タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
厚板用タイプのガイドリフタとなります。材質は炭素工具鋼となります。
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図・製品仕様
推奨コイルスプリング・スクリュープラグ対応表 P.1042
材質 SK4
硬度 53～58HRC（ツバ部焼なまし45HRC以下）
規格表
| Dg6 | W | d1 | 型式 | 指定0.1mm単位 | ||||
|---|---|---|---|---|---|---|---|---|
| Type | D | L | A | E | ||||
| 13 | -0.006 -0.017 | 8 | 6 | AGL | 13 | 30.0～80.0 | 3.0～10.0 | 7.0～18.0 |
| 16 | 10 | 9.5 | 16 | 3.0～12.0 | 10.0～20.0 | |||
| 20 | -0.007 -0.020 | 13 | 20 | 30.0～90.0 | 3.0～15.0 | 10.0～23.0 | ||
| 25 | 16 | 12 | 25 | 30.0～100.0 | 3.0～18.0 | 12.0～25.0 | ||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

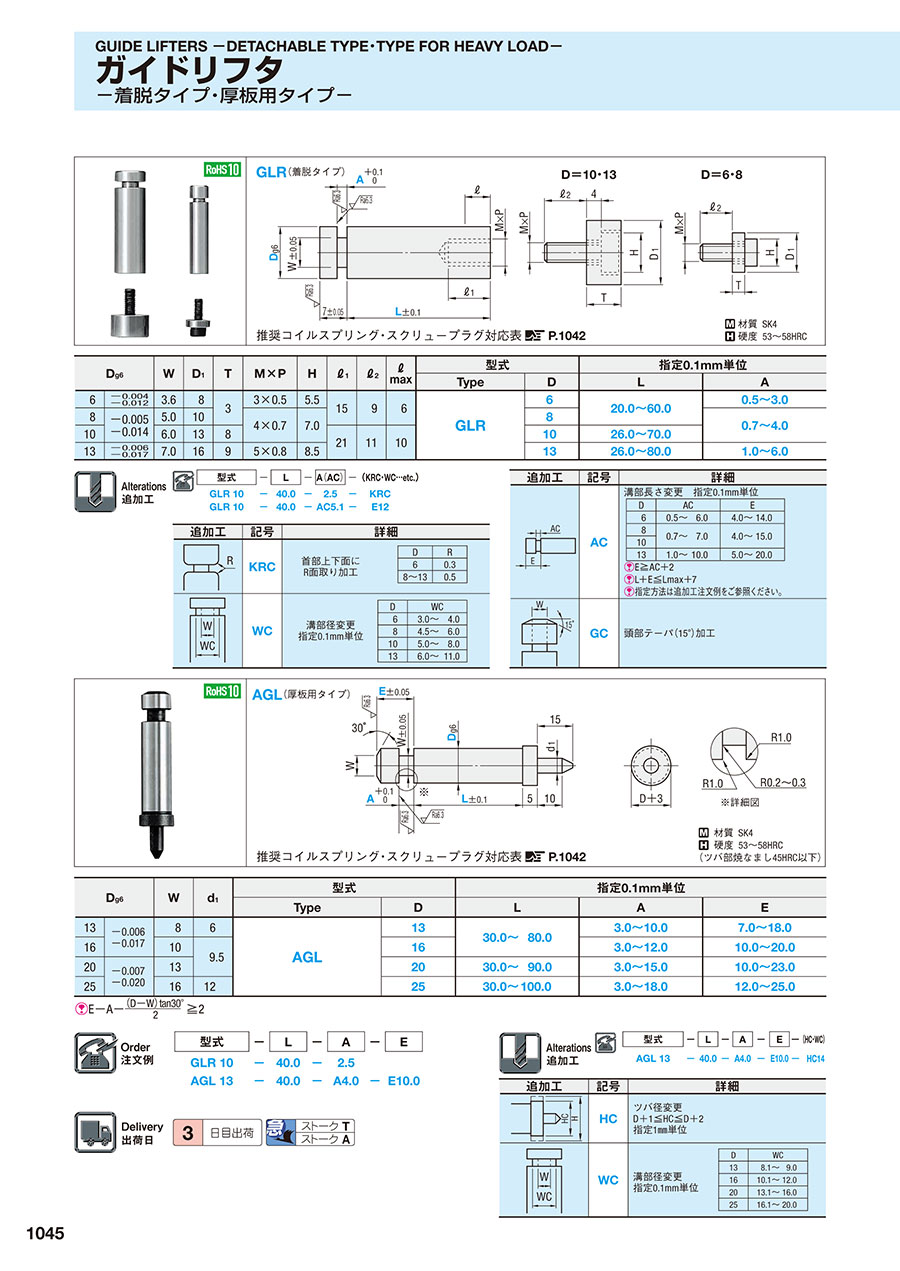

カタログ
ガイドリフタ -厚板用タイプ-のレビュー
金型用
5
5.02023/04/26
金型用のガイドリフターとして使用しています。ストレスなく使用できています。
0人が参考にしています。
金型部品
4
4.02023/04/11
金型部品として購入しました。
破損やへたりもなく順調に加工できています。
材料の厚みや金型の構造に合わせてサイズが選べる...もっと読む
0人が参考にしています。
コイルガイドリフタ−
4
4.02021/07/20
厚板用抜き型、コイルガイドとして使用しています。プレス生産、順調に流れています。問題ありません。
0人が参考にしています。
ガイドリスたとして購入しました。
5
5.02019/07/26
材料厚みが４．５あり、こちらの厚板用のガイドリフタがちょうど使用できそうでしたので選定した次第であります。今の所問題なく...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qガイドリフタの着脱タイプと厚板タイプの違いを教えてください。
A
着脱タイプはコイルスプリングガイドとして突起がついています。厚板用タイプは厚板を通すためにあらかじめA寸を大きくしています。
