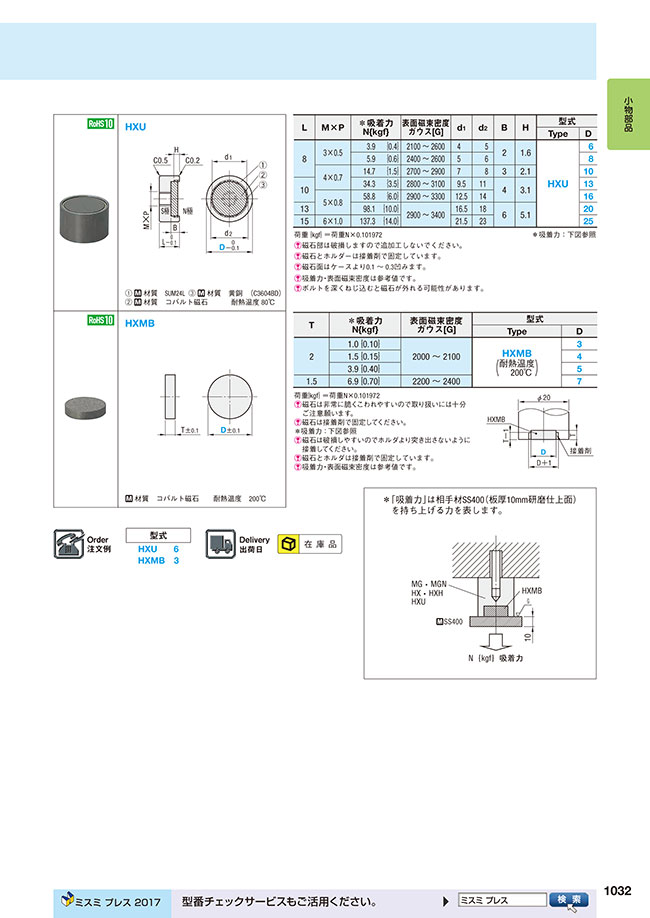

カタログ |P.1032

ミスミ

マグネット　-HXU-

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（8件）

通常単価(税別): 1,029円～2,310円

税込単価: 1,132円～2,541円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

マグネット　強力・防錆タイプ

4.4

通常価格(税別)： 830円 (税込価格：913円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

マグネット　-HX, HXH-

3.9

通常価格(税別)： 840円 (税込価格：924円)

通常出荷日：在庫品1日目

高吸着タイプのマグネットです。材質は快削鋼、コバルト磁石です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定 7 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

（1）  材質 SUM24L
（2）  材質コバルト磁石耐熱温度 80℃
（3）  材質黄銅（C3604BD）

規格表

L	M×P	※吸着力 N{kgf}		表面磁束密度ガウス［G］	d₁	d₂	B	H	型式
L	M×P	※吸着力 N{kgf}		表面磁束密度ガウス［G］	d₁	d₂	B	H	Type	D
8	3×0.5	3.9	｛0.4｝	2100～2600	4	5	2	1.6	HXU	6
	3×0.5	5.9	｛0.6｝	2400～2600	5	6	2	1.6		8
	4×0.7	14.7	｛1.5｝	2700～2900	7	8	3	2.1		10
10	4×0.7	34.3	｛3.5｝	2800～3100	9.5	11	4	3.1		13
10	5×0.8	58.8	｛6.0｝	2900～3300	12.5	14	4	3.1		16
13	5×0.8	98.1	｛10.0｝	2900～3400	16.5	18	6	5.1		20
15	6×1.0	137.3	｛14.0｝	2900～3400	21.5	23	6	5.1		25

荷重｛kgf｝＝荷重N×0.101972
磁石部は破損しますので追加工しないでください。
磁石とホルダーは接着剤で固定しています。
磁石面はケースより0.1 ～ 0.3凹みます。
吸着力・表面磁束密度は参考値です。
ボルトを深くねじ込むと磁石が外れる可能性があります。
※吸着力：下図参照
※「吸着力」は相手材SS40（0 板厚10mm研磨仕上面）を持ち上げる力を表します。

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

D(外径)(mm)
- 6
- 8
- 10
- 13
- 16
- 20
- 25
タイプ
- HXU
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

D(外径)

(mm)

RoHS?

最小発注数量

6	10	1個
8	10	1個
10	10	1個
13	10	1個
16	10	1個
20	10	1個
25	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,208円 ( 1,329円 )	在庫品1日目当日出荷可能
1,103円 ( 1,213円 )	在庫品1日目当日出荷可能
1,029円 ( 1,132円 )	在庫品1日目当日出荷可能
1,155円 ( 1,271円 )	在庫品1日目当日出荷可能
1,302円 ( 1,432円 )	在庫品1日目当日出荷可能
1,638円 ( 1,802円 )	在庫品1日目当日出荷可能
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

高吸着タイプのマグネットです。材質は快削鋼、コバルト磁石です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
