プレス金型部品技術窓口
マグネット 強力・防錆タイプ
型番

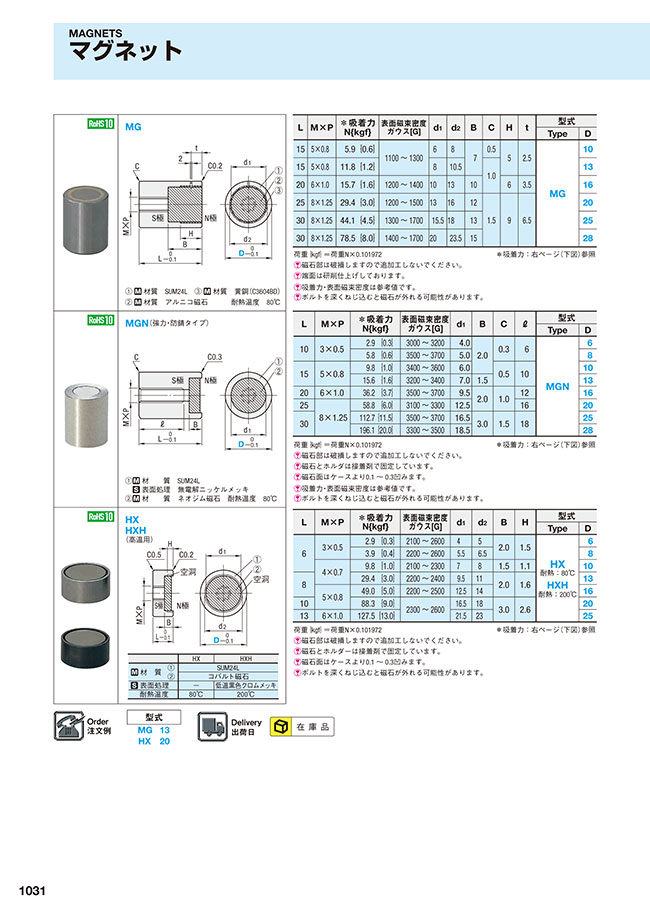

外形図・製品仕様
（1） 材 質 SUM24L
表面処理 無電解ニッケルメッキ
（2） 材 質 ネオジム磁石 耐熱温度 80℃
規格表
| L | M×P | ※吸着力 N{kgf} | 表面磁束密度 ガウス［G］ | d1 | B | C | ℓ | 型式 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||
| 10 | 3×0.5 | 2.9 | ｛0.3｝ | 3000～3200 | 4.0 | 2.0 | 0.3 | 6 | MGN | 6 |
| 5.8 | ｛0.6｝ | 3500～3700 | 5.0 | 8 | ||||||
| 15 | 5×0.8 | 9.8 | ｛1.0｝ | 3400～3600 | 6.0 | 0.5 | 10 | 10 | ||
| 15.6 | ｛1.6｝ | 3200～3400 | 7.0 | 1.5 | 13 | |||||
| 20 | 6×1.0 | 36.2 | ｛3.7｝ | 3500～3700 | 9.5 | 2.0 | 1.0 | 12 | 16 | |
| 25 | 8×1.25 | 58.8 | ｛6.0｝ | 3100～3300 | 12.5 | 16 | 20 | |||
| 30 | 112.7 | ｛11.5｝ | 3500～3700 | 16.5 | 3.0 | 1.5 | 18 | 25 | ||
| 196.1 | ｛20.0｝ | 3300～3500 | 18.5 | 28 | ||||||
荷重｛kgf｝＝荷重N×0.101972
※吸着力：下図参照
※「 吸着力」は相手材SS40（0 板厚10mm研磨仕上面）を持ち上げる力を表します。
磁石部は破損しますので追加工しないでください。
磁石とホルダは接着剤で固定しています。
磁石面はケースより0.1 ～ 0.3凹みます。
吸着力・表面磁束密度は参考値です。
ボルトを深くねじ込むと磁石が外れる可能性があります。
注文例
| 型式 | |
| MGN 8 |
注文例
絞り込み条件：1 項目の仕様が未選択です
D(外径)(mm)
- 6
- 8
- 10
- 13
- 16
- 20
- 25
- 28
タイプ
- MGN
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
強力・防錆タイプのマグネットとなります。材質は快削鋼、ネオジム磁石です。
マグネット 強力・防錆タイプのレビュー
加工冶具の製品固定
5
5.02022/07/07
小さいマグネットですが、結構強力で少々の力ではとれません。小さいので冶具など狭い場所でも使用できます。
0人が参考にしています。
製品を取るため
3
3.02022/03/31
プレス加工後に金型の中にある製品（鉄）の製品を取るために使用。
磁石を止める金具を作成し使用しております。
磁石の強さも...もっと読む
0人が参考にしています。
MCのワーク固定アタリ用
5
5.02021/12/25
横型MCのワークのアタリに使用するために購入いたしました。
マグネットが協力で、かつ高さの精度が出ているので、ワークを置...もっと読む
0人が参考にしています。
金型から製品を抜き取る作業に使用しています
3
3.02021/11/25
金型から製品を抜き取る作業に使用しています。以前からミスミで購入・使用しています。キャドデータもサイズ確認のために見てい...もっと読む
0人が参考にしています。
部品の仮押さえ
5
5.02021/02/02
コンパクトで強力な磁石を探していたので、こちらの商品がちょうどよかったです。
0人が参考にしています。
