精密多目的プレート
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
材質 SKH51
硬度 61～64HRC
規格表
| 型式 | W | |||||
|---|---|---|---|---|---|---|
| Type | T | |||||
| UTPB | 0.3 | 10 | 13 | 16 | ||
| 0.4 | 10 | 13 | 16 | |||
| 0.5 | 10 | 13 | 16 | |||
| 20 | 25 | |||||
| 1 | 10 | 13 | 16 | |||
| 20 | 25 | |||||
| 2 | 10 | 13 | 16 | |||
| 20 | 25 | |||||
| 3 | 10 | 13 | 16 | |||
| 20 | 25 | |||||
| 5 | 10 | 13 | 16 | |||
| 20 | 25 | |||||
| 型式 | W | 指定0.1mm単位 L | |||||
|---|---|---|---|---|---|---|---|
| Type | T | ||||||
| UTPL | 0.3 | 10 | 13 | 16 | 10.0～150.0 | ||
| 0.4 | 10 | 13 | 16 | ||||
| 0.5 | 10 | 13 | 16 | ||||
| 20 | 25 | ||||||
| 1 | 10 | 13 | 16 | ||||
| 20 | 25 | ||||||
| 2 | 10 | 13 | 16 | ||||
| 20 | 25 | ||||||
| 3 | 10 | 13 | 16 | ||||
| 20 | 25 | ||||||
| 5 | 10 | 13 | 16 | ||||
| 20 | 25 | ||||||
注文例
出荷日
追加工
関連情報
・ライナー… ブロックダイの取外しが容易におこなえます。シムテープを併用することでクリアランス調整ができます。
・ダイスペーサ… リグラインド時の調整プレートに利用できます。
・左右のライナーを板厚変更（TC）することで、シムテープを使わずにクリアランス調整が可能です。
・ピンでライナーを押上げることでダイを傷つけずに取外すことができます。
・パンチとダイ… SKH51（61 ～ 64HRC）ですので、パンチとダイに利用することができます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |

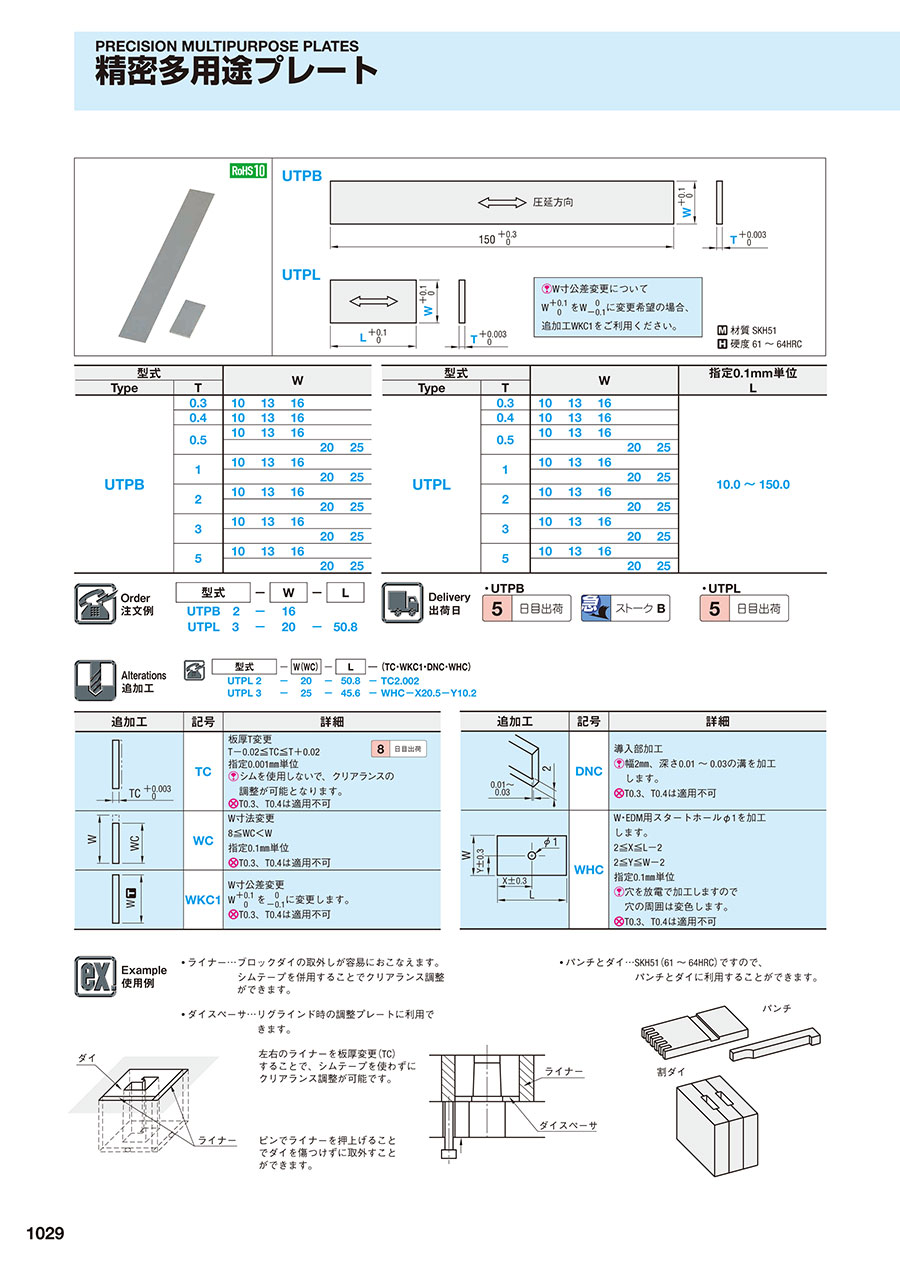

カタログ
精密多目的プレートのレビュー
プレス金型の調整用に使用しています
4
4.02021/01/08
当社で製品をプレスする際、製品によってプレス金型の横側も調整するので手を加えやすく、サイズ的にも丁度良いこの商品としまし...もっと読む
1人が参考にしています。
自動機の部品の素材として使っています
5
5.02023/09/05
顧客からの注文で製作した自動機内部の部品素材として使いました。他の商社ではこのような種類の素材が容易に入手できませんでし...もっと読む
0人が参考にしています。
金型パーツのワイヤー放電加工用に使用してます。
5
5.02022/05/13
いつも、同じ寸法で頂いているため、ワイヤー放電加工で曲げパーツを安定して加工できます。
0人が参考にしています。
