プレス金型部品技術窓口
シムテープ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,296円～26,957円
- 税込単価
- 1,426円～29,653円
シムテープです。標準タイプ、ロングタイプ、シムテープボックスの選択が可能です。
詳細情報を確認する
未確定：候補が84型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

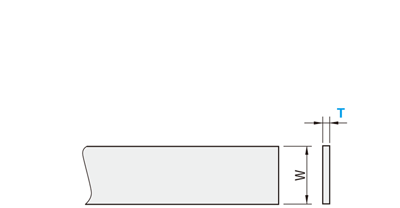

外形図・製品仕様
| Type | 材質 | 硬度 | W |
| FGSM | T＝0.005～0.015：SUS304H T＝0.01～0.5：SK材相当 | T＝0.005～0.015：370～420HV T＝0.01～0.02：55HRC T＝0.03～0.5：45～52HRC | 12.7 |
| FGSML | |||
| FGSMN | SUS304H | 370～420HV | 30 |
| FGSMW | T＝0.005～0.015：SUS304H T＝0.03～0.5：SK材相当 | T＝0.005～0.015：370～420HV T＝0.03～0.5：45～52HRC | 45 |
| FGSMY | SUS304H | 370～420HV | |
| CMBOXM | 200 | ||
| CMBOXL | 300 |
カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
規格表
■標準タイプ（長さ1m）
| L（長さ） | 型式 | 公差 | FGSM | FGSMN | FGSMW | FGSMY | |
| Type | T（厚み） | 12.7mm | 30mm | 45mm | 45mm | ||
| 1m | FGSM （W＝12.7mm） FGSMN （W＝30mm） FGSMW （W＝45mm） FGSMY （W＝45mm） [ ! ]幅30mmの 材質はSUS304Hのみです | 0.005 | ±0.0005 | ○ | - | ○ | - |
| 0.01 | ±0.003 | ○ | ○ | - | ○ | ||
| 0.015 | ○ | ○ | ○ | - | |||
| 0.02 | ○ | ○ | - | ○ | |||
| 0.03 | ±0.005 | ○ | ○ | ○ | - | ||
| 0.04 | ○ | ○ | ○ | - | |||
| 0.05 | ○ | ○ | ○ | - | |||
| 0.06 | ○ | ○ | ○ | - | |||
| 0.07 | ○ | ○ | ○ | - | |||
| 0.08 | ○ | ○ | ○ | - | |||
| 0.09 | ○ | ○ | ○ | - | |||
| 0.10 | ○ | ○ | ○ | - | |||
| 0.15 | ○ | - | ○ | - | |||
| 0.2 | ±0.015 | ○ | ○ | ○ | - | ||
| 0.25 | ○ | - | ○ | - | |||
| 0.30 | ○ | - | ○ | - | |||
| 0.35 | ○ | - | ○ | - | |||
| 0.40 | ○ | - | ○ | - | |||
| 0.45 | ○ | - | ○ | - | |||
| 0.50 | ○ | - | ○ | - | |||
■ロングタイプ（長さ5m）
| L（長さ） | 型式 | 公差 | FGSML | |
| Type | T（厚み） | |||
| 5m | FGSML （W=12.7mm） | 0.005 | ±0.0005 | ○ |
| 0.01 | ±0.003 | ○ | ||
| 0.015 | ○ | |||
| 0.02 | ○ | |||
| 0.03 | ±0.005 | ○ | ||
| 0.04 | ○ | |||
| 0.05 | ○ | |||
| 0.06 | ○ | |||
| 0.07 | ○ | |||
| 0.08 | ○ | |||
| 0.09 | ○ | |||
| 0.1 | ○ | |||
| 0.15 | ○ | |||
| 0.2 | ±0.015 | ○ | ||
■シムテープボックス
| L（長さ） | 型式 | T（厚み） | 公差 | CMBOXM | CMBOXL | |
| Type | No. | 200mm | 300mm | |||
| CMBOXM （L＝1m） CMBOXL （L＝1m） | CMBOXM （W＝200mm） CMBOXL （W＝300mm） [ ! ]シムテープボックスの 材質はSUS304Hです。 | 5 | 0.005 | ±0.0005 | - | - |
| 10 | 0.01 | ±0.003 | - | - | ||
| 20 | 0.02 | ○ | ○ | |||
| 30 | 0.03 | ±0.005 | ○ | ○ | ||
| 40 | 0.04 | ○ | ○ | |||
| 50 | 0.05 | ○ | ○ | |||
| 60 | 0.06 | ○ | ○ | |||
| 80 | 0.08 | ○ | ○ | |||
| 100 | 0.1 | ○ | ○ | |||
| 150 | 0.15 | ○ | ○ | |||
| 200 | 0.2 | ±0.015 | ○ | ○ | ||
[ ! ]ボックス入りのソリッドタイプのシムテープです。
[ ! ]シムテープは大変薄いため、引き出す際にシワができる場合があります。
[ ! ]ボックスタイプの型式は、TypeとNo.の組合せです。
[ ! ]CMBOXM・CMBOXLのテープ長さは1mです。
注文例
| 型式 |
| FGSM 0.01 FGSML 0.10 CMBOXM20 |
出荷日
 | 在庫品 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,960円 ( 14,256円 ) | 在庫品1日目当日出荷可能 |
11,405円 ( 12,546円 ) | 在庫品1日目当日出荷可能 |
11,016円 ( 12,118円 ) | 在庫品1日目当日出荷可能 |
11,016円 ( 12,118円 ) | 在庫品1日目当日出荷可能 |
10,368円 ( 11,405円 ) | 在庫品1日目当日出荷可能 |
10,368円 ( 11,405円 ) | 在庫品1日目当日出荷可能 |
12,960円 ( 14,256円 ) | 在庫品1日目当日出荷可能 |
12,960円 ( 14,256円 ) | 在庫品1日目当日出荷可能 |
12,960円 ( 14,256円 ) | 在庫品1日目当日出荷可能 |
10,368円 ( 11,405円 ) | 在庫品1日目当日出荷可能 |
9,461円 ( 10,407円 ) | 在庫品1日目当日出荷可能 |
9,072円 ( 9,979円 ) | 在庫品1日目当日出荷可能 |
9,072円 ( 9,979円 ) | 在庫品1日目当日出荷可能 |
8,294円 ( 9,123円 ) | 在庫品1日目当日出荷可能 |
8,294円 ( 9,123円 ) | 在庫品1日目当日出荷可能 |
10,886円 ( 11,975円 ) | 在庫品1日目当日出荷可能 |
10,886円 ( 11,975円 ) | 在庫品1日目当日出荷可能 |
10,886円 ( 11,975円 ) | 在庫品1日目当日出荷可能 |
5,145円 ( 5,660円 ) | 在庫品1日目当日出荷可能 |
2,009円 ( 2,210円 ) | 在庫品1日目当日出荷可能 |
1,646円 ( 1,811円 ) | 在庫品1日目当日出荷可能 |
1,516円 ( 1,668円 ) | 在庫品1日目当日出荷可能 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
2,812円 ( 3,093円 ) | 在庫品1日目当日出荷可能 |
1,296円 ( 1,426円 ) | 在庫品1日目当日出荷可能 |
1,296円 ( 1,426円 ) | 在庫品1日目当日出荷可能 |
1,296円 ( 1,426円 ) | 在庫品1日目当日出荷可能 |
1,477円 ( 1,625円 ) | 在庫品1日目当日出荷可能 |
1,477円 ( 1,625円 ) | 在庫品1日目当日出荷可能 |
1,296円 ( 1,426円 ) | 在庫品1日目当日出荷可能 |
1,296円 ( 1,426円 ) | 在庫品1日目当日出荷可能 |
1,477円 ( 1,625円 ) | 在庫品1日目当日出荷可能 |
1,477円 ( 1,625円 ) | 在庫品1日目当日出荷可能 |
26,957円 ( 29,653円 ) | 在庫品1日目当日出荷可能 |
7,517円 ( 8,269円 ) | 在庫品1日目当日出荷可能 |
5,352円 ( 5,887円 ) | 在庫品1日目当日出荷可能 |
5,184円 ( 5,702円 ) | 在庫品1日目当日出荷可能 |
3,862円 ( 4,248円 ) | 在庫品1日目当日出荷可能 |
3,862円 ( 4,248円 ) | 在庫品1日目当日出荷可能 |
3,862円 ( 4,248円 ) | 在庫品1日目当日出荷可能 |
3,603円 ( 3,963円 ) | 在庫品1日目当日出荷可能 |
3,603円 ( 3,963円 ) | 在庫品1日目当日出荷可能 |
3,603円 ( 3,963円 ) | 在庫品1日目当日出荷可能 |
13,608円 ( 14,969円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
7,284円 ( 8,012円 ) | 在庫品1日目当日出荷可能 |
5,871円 ( 6,458円 ) | 在庫品1日目当日出荷可能 |
5,262円 ( 5,788円 ) | 在庫品1日目当日出荷可能 |
4,380円 ( 4,818円 ) | 在庫品1日目当日出荷可能 |
4,406円 ( 4,847円 ) | 在庫品1日目当日出荷可能 |
3,914円 ( 4,305円 ) | 在庫品1日目当日出荷可能 |
3,914円 ( 4,305円 ) | 在庫品1日目当日出荷可能 |
3,681円 ( 4,049円 ) | 在庫品1日目当日出荷可能 |
カタログ
商品担当おすすめ
シムテープのレビュー
高評価レビュー
旋盤加工のチャックキズ防止に
5
5.02021/04/20
旋盤加工のチャックキズ防止に挟んで使用しました。
0.2mm厚のものを使用。A5052をチャッキングしてキズ無しでいけま...もっと読む
4人が参考にしています。
旋盤加工のチャックキズ防止に
5
5.02021/04/20
旋盤加工のチャックキズ防止に挟んで使用しました。
0.2mm厚のものを使用。A5052をチャッキングしてキズ無しでいけま...もっと読む
4人が参考にしています。
金型に使用
5
5.02022/10/10
金型の凸凹調整に使用しました。
厚さにいろんなバリエーションがあり、役立っています。
1人が参考にしています。
かまし
4
4.02020/02/21
金型バリ
調整時
スキミかまして
調整に便利です
重宝してます
1人が参考にしています。
金型調整用
5
5.02017/04/24
金型調整用に使用しています。今までは子板を買って切り出していたのですが、これがあるとすぐに使えて管理もしやすく便利です。...もっと読む
1人が参考にしています。
入子調整などで使用。
5
5.02023/10/23
安定したクオリティーで毎回使用しています。在庫無くなっても短納期で届くためリピートしています。
0人が参考にしています。
