プレス金型部品技術窓口
スペーサ用積層プレート
未確定：候補が24型番あります。
商品情報

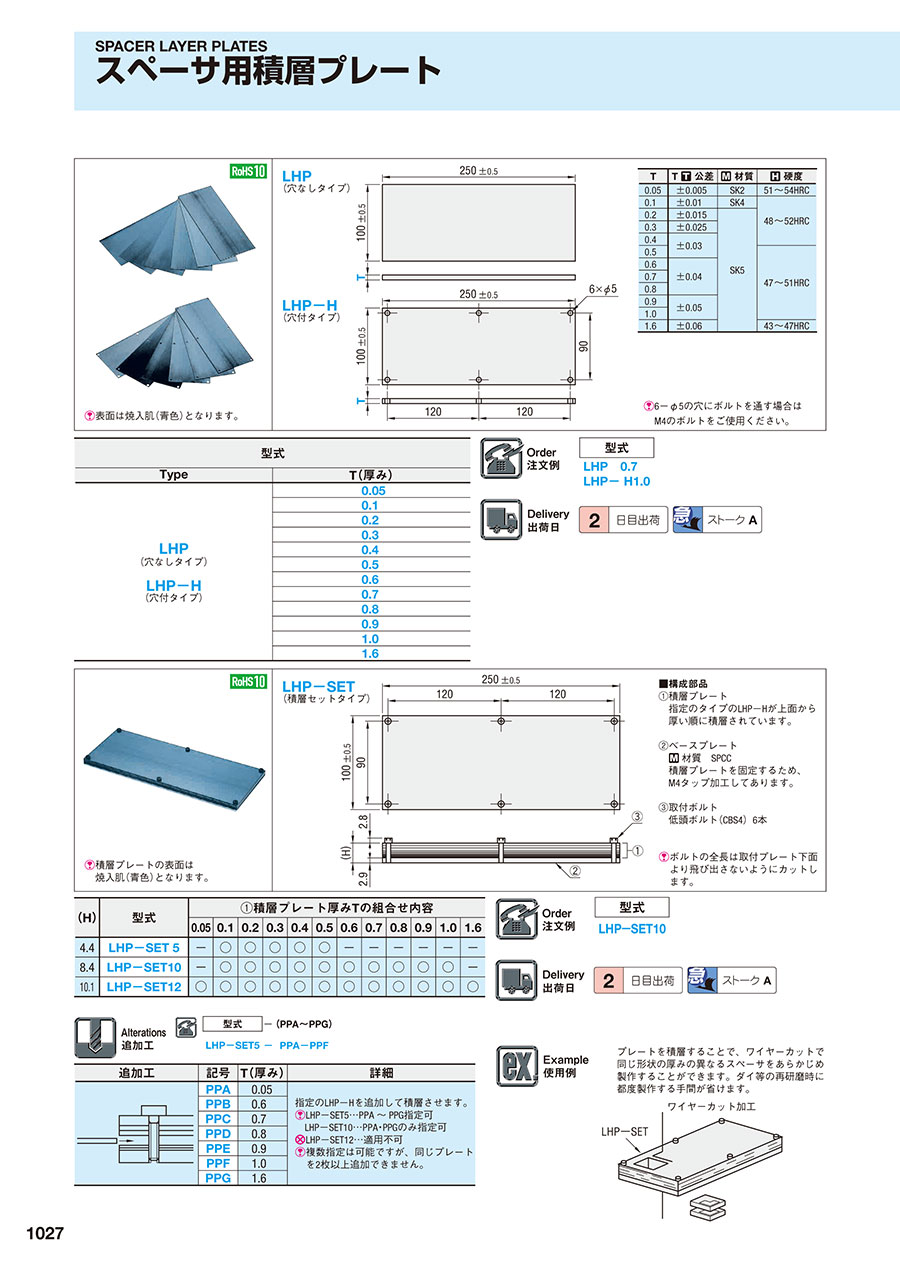

外形図・製品仕様
6-φ5の穴にボルトを通す場合はM4のボルトをご使用ください。
表面は焼入肌（青色）となります。
| T | T 公差 | 材質 | 硬度 |
|---|---|---|---|
| 0.05 | ±0.005 | SK2 | 51～54HRC |
| 0.1 | ±0.01 | SK4 | 48～52HRC |
| 0.2 | ±0.015 | SK5 | |
| 0.3 | ±0.025 | ||
| 0.4 | ±0.03 | ||
| 0.5 | 47～51HRC | ||
| 0.6 | ±0.04 | ||
| 0.7 | |||
| 0.8 | |||
| 0.9 | ±0.05 | ||
| 1.0 | |||
| 1.6 | ±0.06 | 43～47HRC |
規格表
| 型式 | |
|---|---|
| Type | T（厚み） |
| LHP （穴なしタイプ） LHP-H （穴付タイプ） | 0.05 |
| 0.1 | |
| 0.2 | |
| 0.3 | |
| 0.4 | |
| 0.5 | |
| 0.6 | |
| 0.7 | |
| 0.8 | |
| 0.9 | |
| 1.0 | |
| 1.6 | |
注文例
出荷日
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,426円 ( 1,569円 ) | 2日目 |
842円 ( 926円 ) | 2日目 |
778円 ( 856円 ) | 2日目 |
778円 ( 856円 ) | 2日目 |
778円 ( 856円 ) | 2日目 |
778円 ( 856円 ) | 2日目 |
778円 ( 856円 ) | 2日目 |
842円 ( 926円 ) | 2日目 |
907円 ( 998円 ) | 2日目 |
972円 ( 1,069円 ) | 2日目 |
972円 ( 1,069円 ) | 2日目 |
1,426円 ( 1,569円 ) | 2日目 |
1,944円 ( 2,138円 ) | 2日目 |
1,361円 ( 1,497円 ) | 2日目 |
1,296円 ( 1,426円 ) | 2日目 |
1,296円 ( 1,426円 ) | 2日目 |
1,296円 ( 1,426円 ) | 2日目 |
1,296円 ( 1,426円 ) | 2日目 |
1,296円 ( 1,426円 ) | 2日目 |
1,361円 ( 1,497円 ) | 2日目 |
1,426円 ( 1,569円 ) | 2日目 |
1,490円 ( 1,639円 ) | 2日目 |
1,490円 ( 1,639円 ) | 2日目 |
1,944円 ( 2,138円 ) | 2日目 |
カタログ
スペーサ用積層プレートのレビュー
金型製作
4
4.02021/12/24
金型部品の高さ調整用として使用しています。
複雑な形状もワイヤーカットで加工できるので
以前の手加工から改善されました。
1人が参考にしています。
調整ライナとして
3
3.02019/09/18
自社の生産設備の金型の調整ライナとして使用しています。パンチ等は使っていくうえで研磨が必要なため、装置にセットする際に研...もっと読む
1人が参考にしています。
金型部品
5
5.02023/04/28
金型部品に使用しました。
種類、品質、納期と満足いくものでしょた。
0人が参考にしています。
順送金型メンテナンスのパーツシムアップに利用してます。
4
4.02022/06/30
交差内には収まってますが、厚み寸法にバラツキがあります。先に寸法を確認後使用した方がいいでしょう。
0人が参考にしています。
パンチ・ダイの調整用として使用しています
5
5.02022/01/25
社内で使用している金型のパンチ・ダイの下にひいて、調整用として使用しています。プレートを積層して、放電加工で厚みの違うこ...もっと読む
0人が参考にしています。
