ストロークエンドブロック-角形焼入タイプ-

カタログ |P.1024

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストロークエンドブロック-焼入タイプ-

4.7

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストロークエンドブロック

4.7

通常出荷日：3 日目

角形焼入タイプのストロークエンドブロックです。材質はストロークエンドブロックが...

詳細情報を確認する

ご注意

LKP追加工は規格廃止となりました。ご注意ください。

無料3D-CADライブラリー申し込み受付中

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

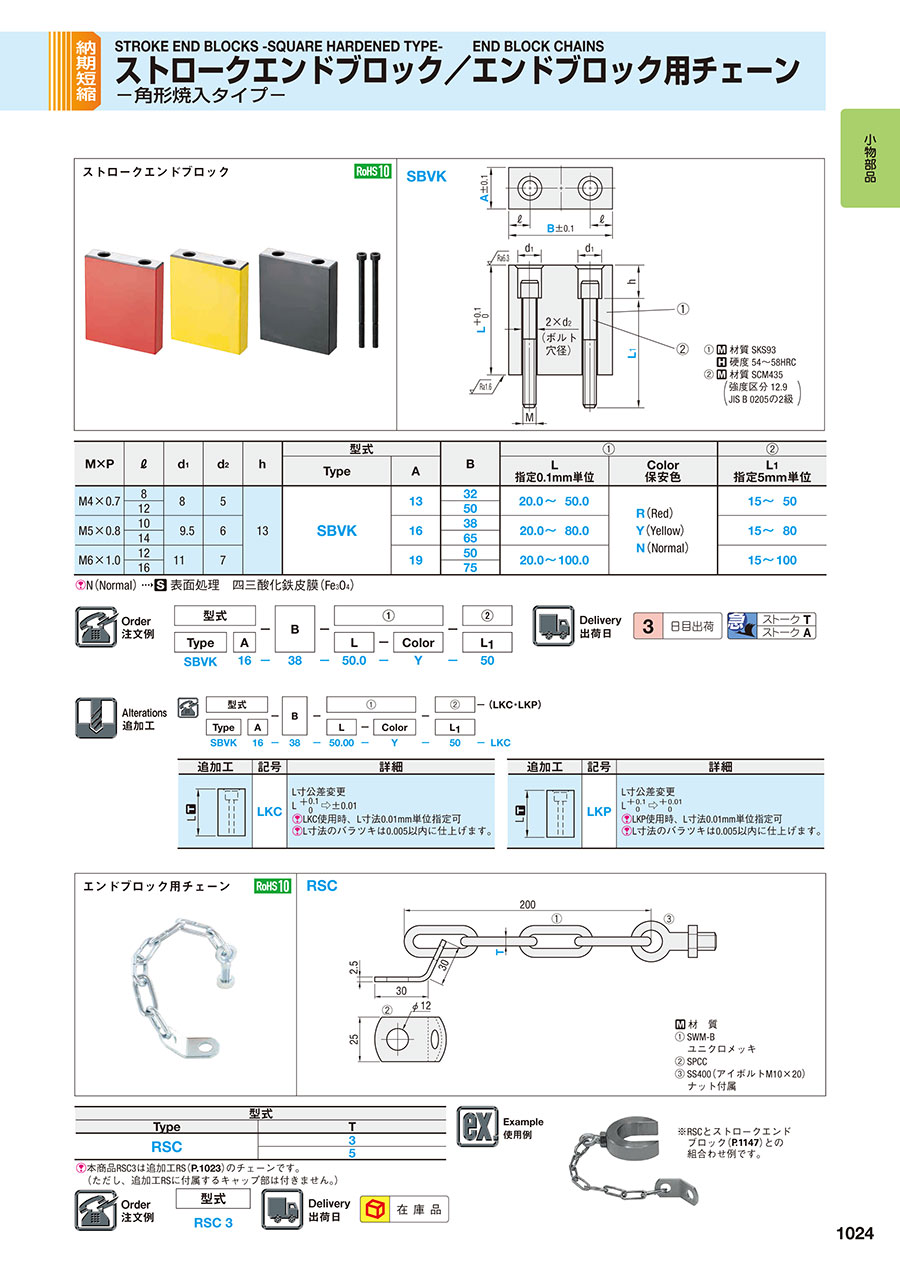

外形図・製品仕様

（1）		材質 SKS93
		硬度 54～58HRC
（2）		材質 SCM435
		（強度区分 12.9）
		（JIS B 0205の2級）

規格表

M×P	ℓ	d₁	d₂	h	型式		B	（1）		（2）
M×P	ℓ	d₁	d₂	h	Type	A	B	L 指定0.1mm単位	Color 保安色	L₁ 指定5mm単位
M4×0.7	8	8	5	13	SBVK	13	32	20.0～50.0	R（Red） Y（Yellow） N（Normal）	15～50
M4×0.7	12	8	5			13	50	20.0～50.0		15～50
M5×0.8	10	9.5	6			16	38	20.0～80.0		15～80
M5×0.8	14	9.5	6			16	65	20.0～80.0		15～80
M6×1.0	12	11	7			19	50	20.0～100.0		15～100
M6×1.0	16	11	7			19	75	20.0～100.0		15～100

N（Normal）表面処理四三酸化鉄皮膜（Fe₃O₄）

注文例

出荷日

追加工

型番リスト

表示件数

型番

SBVK13-32-[20-50/0.1]-[N,R,Y]-[15-50/5]

SBVK13-50-[20-50/0.1]-[N,R,Y]-[15-50/5]

SBVK16-38-[20-80/0.1]-[N,R,Y]-[15-80/5]

SBVK16-65-[20-80/0.1]-[N,R,Y]-[15-80/5]

SBVK19-50-[20-100/0.1]-[N,R,Y]-[15-100/5]

SBVK19-75-[20-100/0.1]-[N,R,Y]-[15-100/5]

A(外形)

(mm)

B(外形)

(mm)

Color 保安色

L(ブロック高さ)

(mm)

L1(ボルト長さ)

(mm)

RoHS?

最小発注数量

13	32	N(Normal) / R(Red) / Y(Yellow)	20 ～ 50	15 ～ 50	10	1個
13	50	N(Normal) / R(Red) / Y(Yellow)	20 ～ 50	15 ～ 50	10	1個
16	38	N(Normal) / R(Red) / Y(Yellow)	20 ～ 80	15 ～ 80	10	1個
16	65	N(Normal) / R(Red) / Y(Yellow)	20 ～ 80	15 ～ 80	10	1個
19	50	N(Normal) / R(Red) / Y(Yellow)	20 ～ 100	15 ～ 100	10	1個
19	75	N(Normal) / R(Red) / Y(Yellow)	20 ～ 100	15 ～ 100	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

角形焼入タイプのストロークエンドブロックです。材質はストロークエンドブロックが合金工具鋼、ボルトがクロモリ鋼です。

ご注意

LKP追加工は規格廃止となりました。ご注意ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストロークエンドブロック-角形焼入タイプ-のレビュー

4平均満足度：4.03件のレビュー

星5
33%
星4
33%
星3
33%
星2
0%
星1
0%

金型用
