プレス金型部品技術窓口

絞り込み条件

未確定：候補が119型番あります。

chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
  調査中
D(外径)(mm)
~mm
- 14
- 16
- 18
- 20
- 25
- 32
- 38
- 50
- 60
T(キャップ厚み)(mm)
~mm
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
- 85
- 90
- 95
- 100
[10-100/5mm単位]
販売形態
~mm
Color 保安色(スペーサキャップ用)
~mm
Color 保安色（本体用）
~mm
L(ブロック高さ)(mm)
~mm
[22-200/0.1mm単位]
タイプ
~mm
- SBN
- SBS
- SEC
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内

ミスミ

ストロークエンドブロック

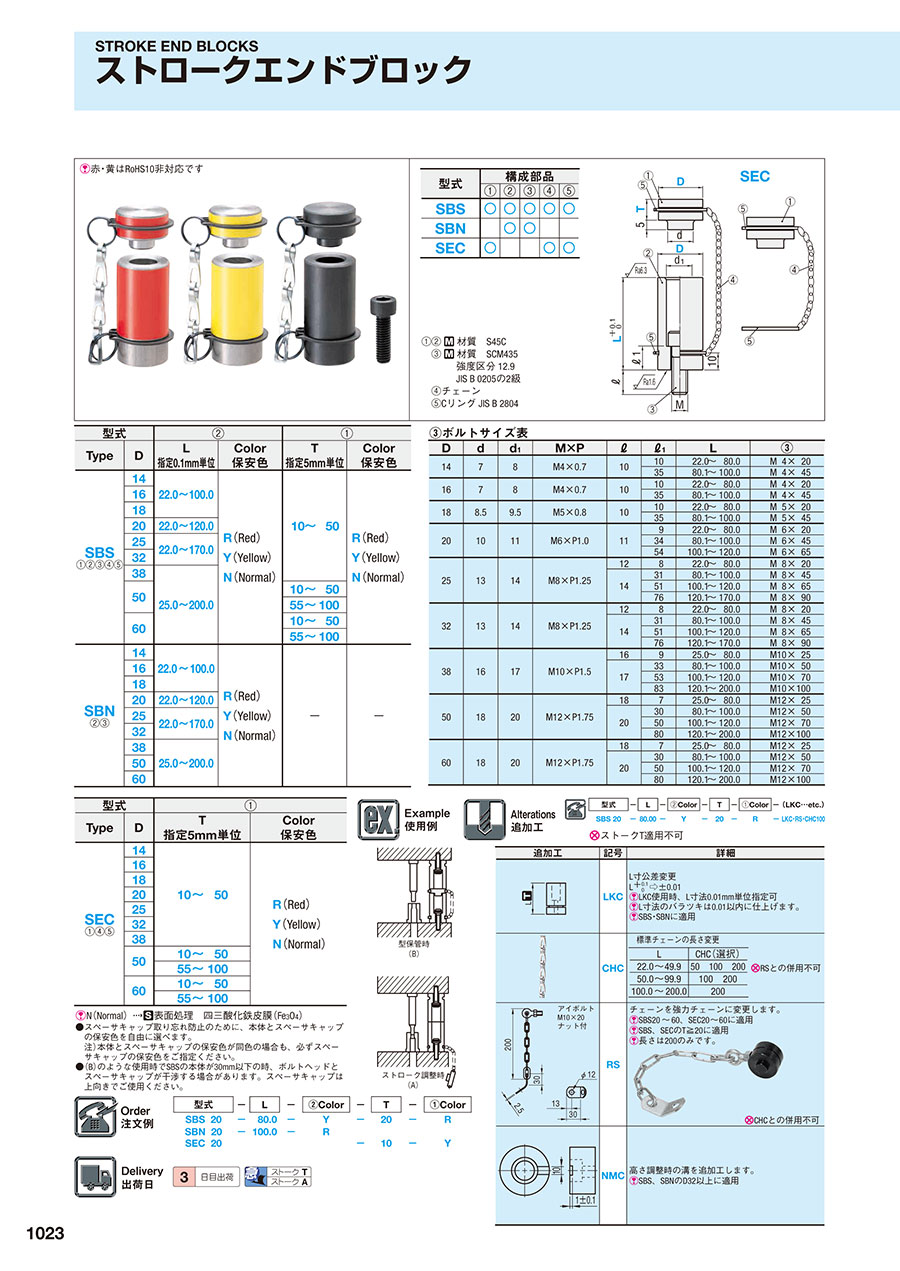

カタログ |P.1023

4.6

平均満足度4.6

この商品のレビューをみる（12件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストロークエンドブロック-焼入タイプ-

4.7

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストロークエンドブロック-焼入タップ付タイプ-

通常出荷日：3 日目

ストロークエンドブロックです。材質はストロークエンドブロックが機械構造用炭素鋼...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が119型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	構成部品
型式	（1）	（2）	（3）	（4）	（5）
SBS	○	○	○	○	○
SBN		○	○
SEC	○			○	○

（1）（2）		材質 S45C
（3）		材質 SCM435
		強度区分 12.9
		JIS B 0205の2級
（4）	チェーン
（5）	Cリング JIS B 2804

規格表

型式		（2）		（1）
Type	D	L 指定0.1mm単位	Color 保安色	T 指定5mm単位	Color 保安色
SBS （1）（2）（3）（4）（5）	14	22.0～100.0	R（Red） Y（Yellow） N（Normal）	10～50	R（Red） Y（Yellow） N（Normal）
	16
	18
	20	22.0～120.0
	25	22.0～170.0
	32	22.0～170.0
	38	25.0～200.0
	50			10～50
	50			55～100
	60			10～50
	60			55～100
SBN （2）（3）	14	22.0～100.0	R（Red） Y（Yellow） N（Normal）	-	-
	16
	18
	20	22.0～120.0
	25	22.0～170.0
	32	22.0～170.0
	38	25.0～200.0
	50
	60

型式		（1）
Type	D	T 指定5mm単位	Color 保安色
SEC （1）（4）（5）	14	10～50	R（Red） Y（Yellow） N（Normal）
	16
	18
	20
	25
	32
	38
	50	10～50
	50	55～100
	60	10～50
	60	55～100

N（Normal）表面処理四三酸化鉄皮膜（Fe₃O₄）
●スペーサキャップ取り忘れ防止のために、本体とスペーサキャップの保安色を自由に選べます。
注）本体とスペーサキャップの保安色が同色の場合も、必ずスペーサキャップの保安色をご指定ください。
●（B）のような使用時でSBSの本体が30mm以下の時、ボルトヘッドとスペーサキャップが干渉する場合があります。スペーサキャップは上向きでご使用ください。

（3）ボルトサイズ表

D	d	d₁	M×P	ℓ	ℓ₁	L	（3）
14	7	8	M4×0.7	10	10	22.0～80.0	M 4× 20
14	7	8	M4×0.7	10	35	80.1～100.0	M 4× 45
16	7	8	M4×0.7	10	10	22.0～80.0	M 4× 20
16	7	8	M4×0.7	10	35	80.1～100.0	M 4× 45
18	8.5	9.5	M5×0.8	10	10	22.0～80.0	M 5× 20
18	8.5	9.5	M5×0.8	10	35	80.1～100.0	M 5× 45
20	10	11	M6×P1.0	11	9	22.0～80.0	M 6× 20
					34	80.1～100.0	M 6× 45
					54	100.1～120.0	M 6× 65
25	13	14	M8×P1.25	12	8	22.0～80.0	M 8× 20
				14	31	80.1～100.0	M 8× 45
					51	100.1～120.0	M 8× 65
					76	120.1～170.0	M 8× 90
32	13	14	M8×P1.25	12	8	22.0～80.0	M 8× 20
				14	31	80.1～100.0	M 8× 45
					51	100.1～120.0	M 8× 65
					76	120.1～170.0	M 8× 90
38	16	17	M10×P1.5	16	9	25.0～80.0	M10× 25
				17	33	80.1～100.0	M10× 50
					53	100.1～120.0	M10× 70
					83	120.1～200.0	M10×100
50	18	20	M12×P1.75	18	7	25.0～80.0	M12× 25
				20	30	80.1～100.0	M12× 50
					50	100.1～120.0	M12× 70
					80	120.1～200.0	M12×100
60	18	20	M12×P1.75	18	7	25.0～80.0	M12× 25
				20	30	80.1～100.0	M12× 50
					50	100.1～120.0	M12× 70
					80	120.1～200.0	M12×100

注文例

出荷日

追加工

型番リスト

表示件数

型番

SBN14-[22-100/0.1]-[N,R,Y]

SBN16-[22-100/0.1]-[N,R,Y]

SBN18-[22-100/0.1]-[N,R,Y]

SBN20-[22-120/0.1]-[N,R,Y]

SBN25-[22-170/0.1]-[N,R,Y]

SBN32-[22-170/0.1]-[N,R,Y]

SBN38-[25-200/0.1]-[N,R,Y]

SBN50-[25-200/0.1]-[N,R,Y]

SBN60-[25-200/0.1]-[N,R,Y]

SBS14-[22-100/0.1]-[N,R,Y]-[10-50/5]-[N,R,Y]

SBS16-[22-100/0.1]-[N,R,Y]-[10-50/5]-[N,R,Y]

SBS18-[22-100/0.1]-[N,R,Y]-[10-50/5]-[N,R,Y]

SBS20-[22-120/0.1]-[N,R,Y]-[10-50/5]-[N,R,Y]

SBS25-[22-170/0.1]-[N,R,Y]-[10-50/5]-[N,R,Y]

SBS32-[22-170/0.1]-[N,R,Y]-[10-50/5]-[N,R,Y]

SBS38-[25-200/0.1]-[N,R,Y]-[10-50/5]-[N,R,Y]

SBS50-[25-200/0.1]-[N,R,Y]-[10-100/5]-[N,R,Y]

SBS60-[25-200/0.1]-[N,R,Y]-[10-100/5]-[N,R,Y]

D(外径)

(mm)

T(キャップ厚み)

(mm)

販売形態

Color 保安色(スペーサキャップ用)

Color 保安色（本体用）

L(ブロック高さ)

(mm)

最小発注数量

14	-	本体+ボルト	-	N(Normal) / R(Red) / Y(Yellow)	22 ～ 100	1個
16	-	本体+ボルト	-	N(Normal) / R(Red) / Y(Yellow)	22 ～ 100	1個
18	-	本体+ボルト	-	N(Normal) / R(Red) / Y(Yellow)	22 ～ 100	1個
20	-	本体+ボルト	-	N(Normal) / R(Red) / Y(Yellow)	22 ～ 120	1個
25	-	本体+ボルト	-	N(Normal) / R(Red) / Y(Yellow)	22 ～ 170	1個
32	-	本体+ボルト	-	N(Normal) / R(Red) / Y(Yellow)	22 ～ 170	1個
38	-	本体+ボルト	-	N(Normal) / R(Red) / Y(Yellow)	25 ～ 200	1個
50	-	本体+ボルト	-	N(Normal) / R(Red) / Y(Yellow)	25 ～ 200	1個
60	-	本体+ボルト	-	N(Normal) / R(Red) / Y(Yellow)	25 ～ 200	1個
14	10 ～ 50	セット品	N(Normal) / R(Red) / Y(Yellow)	N(Normal) / R(Red) / Y(Yellow)	22 ～ 100	1個
16	10 ～ 50	セット品	N(Normal) / R(Red) / Y(Yellow)	N(Normal) / R(Red) / Y(Yellow)	22 ～ 100	1個
18	10 ～ 50	セット品	N(Normal) / R(Red) / Y(Yellow)	N(Normal) / R(Red) / Y(Yellow)	22 ～ 100	1個
20	10 ～ 50	セット品	N(Normal) / R(Red) / Y(Yellow)	N(Normal) / R(Red) / Y(Yellow)	22 ～ 120	1個
25	10 ～ 50	セット品	N(Normal) / R(Red) / Y(Yellow)	N(Normal) / R(Red) / Y(Yellow)	22 ～ 170	1個
32	10 ～ 50	セット品	N(Normal) / R(Red) / Y(Yellow)	N(Normal) / R(Red) / Y(Yellow)	22 ～ 170	1個
38	10 ～ 50	セット品	N(Normal) / R(Red) / Y(Yellow)	N(Normal) / R(Red) / Y(Yellow)	25 ～ 200	1個
50	10 ～ 100	セット品	N(Normal) / R(Red) / Y(Yellow)	N(Normal) / R(Red) / Y(Yellow)	25 ～ 200	1個
60	10 ～ 100	セット品	N(Normal) / R(Red) / Y(Yellow)	N(Normal) / R(Red) / Y(Yellow)	25 ～ 200	1個
14	10	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
14	15	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
14	20	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
14	25	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
14	30	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
14	35	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
14	40	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
14	45	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
14	50	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
16	10	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
16	15	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
16	20	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
16	25	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
16	30	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
16	35	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
16	40	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
16	45	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
16	50	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
18	10	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
18	15	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
18	20	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
18	25	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
18	30	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
18	35	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
18	40	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
18	45	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
18	50	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
20	10	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
20	15	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
20	20	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
20	25	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
20	30	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
20	35	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
20	40	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
20	45	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
20	50	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
25	10	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
25	15	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
25	20	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
25	25	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
25	30	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個
25	35	スペーサキャップ+チェーン+Cリング	N(Normal) / R(Red) / Y(Yellow)	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ストロークエンドブロックです。材質はストロークエンドブロックが機械構造用炭素鋼、ボルトがクロモリ鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストロークエンドブロックのレビュー

4.6平均満足度：4.612件のレビュー

星5
75%
星4
17%
星3
8%
星2
0%
星1
0%

プレス金型

満足度：4.02019/12/06

φ38とかφ50のSBSセット品は鎖の強度が弱くてすぐに外れてしまいます。細い径と太い径では鎖の強度を変えれるようにして...もっと読む

2人が参考にしています。

金型加工

満足度：5.02023/04/14

ブロックがプレスに対し、充分の強度を持っていて問題なく使用できました。

0人が参考にしています。

保護脚として利用

満足度：5.02023/04/14

プラ型の保護脚として利用しています。同様の品物と比べて、加工精度は低いですが、保護脚の用途なら全く問題なく、価格が安く...もっと読む

0人が参考にしています。

エンドブロックとして使用

満足度：5.02023/01/16

高さ精度がいいので使いやすい。これに尽きると思います。使っていない人っているのかなと思うほどメリットしかない。

0人が参考にしています。

金型

満足度：4.02022/03/29

種類にもよりますが納期が少し遅いです。短納期対応もしてほしいです。頭部分に深さ1mmの溝が入った追加工品があると組...もっと読む

0人が参考にしています。

12件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ストロークエンドブロック	ストロークエンドブロック-焼入タイプ-	ストロークエンドブロック-角形焼入タイプ-	ストロークエンドブロック-焼入タップ付タイプ-	エンドブロック用チェーン	ストロークエンドブロック　ドロー・リスト・プレッサバランサ用
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	788円 -	-
通常出荷日	3日目	3日目	3日目	3日目	在庫品1日目	在庫品1日目〜
