        ストロークエンドブロック-焼入タイプ-

        ストロークエンドブロック-焼入タイプ-

        無料3D-CADライブラリー申し込み受付中

        未確定：候補が16型番あります。
        数量：

        商品情報

        外形図・製品仕様

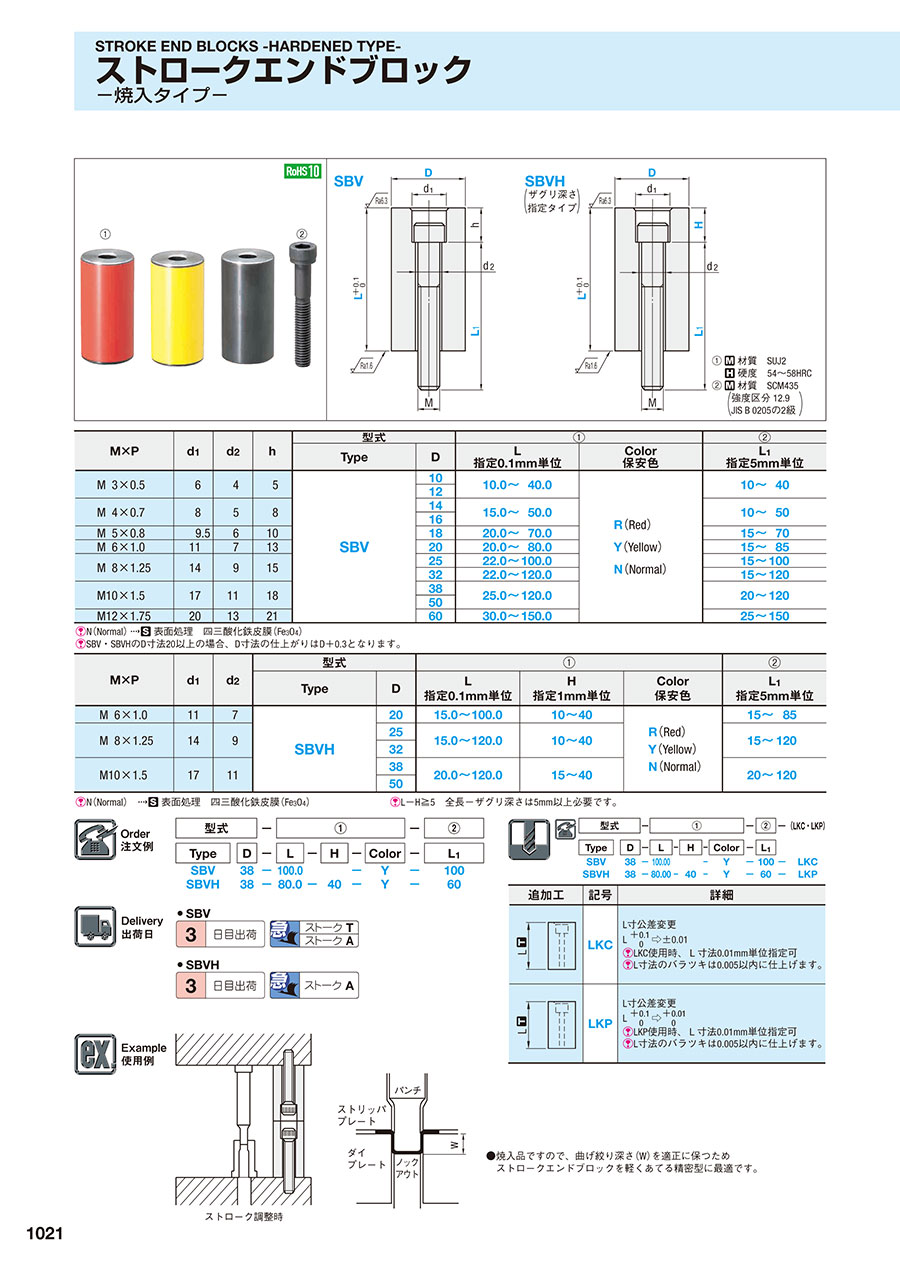

        ストロークエンドブロック-焼入タイプ-
        （1）材質 SUJ2
         硬度 54～58HRC
        （2）材質 SCM435
         （強度区分 12.9）
        （JIS B 0205の2級）

        規格表

        M×Pd1d2h型式（1）（2）
        TypeDL
        指定0.1mm単位        		Color
        保安色        		L1
        指定5mm単位
        M 3×0.5645SBV1010.0～40.0R（Red）
        Y（Yellow）
        N（Normal）        		10～40
        12
        M 4×0.78581415.0～50.010～50
        16
        M 5×0.89.56101820.0～70.015～70
        M 6×1.0117132020.0～80.015～85
        M 8×1.25149152522.0～100.015～100
        3222.0～120.015～120
        M10×1.51711183825.0～120.020～120
        50
        M12×1.752013216030.0～150.025～150

        N（Normal） 表面処理 四三酸化鉄皮膜（Fe3O4）
        SBV・SBVHのD寸法20以上の場合、D寸法の仕上がりはD+0.3となります。

        M×Pd1d2型式（1）（2）
        TypeDL
        指定0.1mm単位        		H
        指定1mm単位        		Color
        保安色        		L1
        指定5mm単位
        M 6×1.0117SBVH2015.0～100.010～40R（Red）
        Y（Yellow）
        N（Normal）        		15～85
        M 8×1.251492515.0～120.010～4015～120
        32
        M10×1.517113820.0～120.015～4020～120
        50

        N（Normal） 表面処理 四三酸化鉄皮膜（Fe3O4）
        L-H≧5 全長-ザグリ深さは5mm以上必要です。

        注文例

        ストロークエンドブロック-焼入タイプ-

        出荷日

        ストロークエンドブロック-焼入タイプ-

        追加工

        ストロークエンドブロック-焼入タイプ-

        関連情報

        使用例

        ストロークエンドブロック-焼入タイプ-

        ●焼入品ですので、曲げ絞り深さ（W）を適正に保つためストロークエンドブロックを軽くあてる精密型に最適です。

        型番リスト

        表示件数
      • 1
        • 型番
        SBV10-[10-40/0.1]-[N,R,Y]-[10-40/5]
        SBV12-[10-40/0.1]-[N,R,Y]-[10-40/5]
        SBV14-[15-50/0.1]-[N,R,Y]-[10-50/5]
        SBV16-[15-50/0.1]-[N,R,Y]-[10-50/5]
        SBV18-[20-70/0.1]-[N,R,Y]-[15-70/5]
        SBV20-[20-80/0.1]-[N,R,Y]-[15-85/5]
        SBV25-[22-100/0.1]-[N,R,Y]-[15-100/5]
        SBV32-[22-120/0.1]-[N,R,Y]-[15-120/5]
        SBV38-[25-120/0.1]-[N,R,Y]-[20-120/5]
        SBV50-[25-120/0.1]-[N,R,Y]-[20-120/5]
        SBV60-[30-150/0.1]-[N,R,Y]-[25-150/5]
        SBVH20-[15-100/0.1]-[10-40/1]-[N,R,Y]-[15-85/5]
        SBVH25-[15-120/0.1]-[10-40/1]-[N,R,Y]-[15-120/5]
        SBVH32-[15-120/0.1]-[10-40/1]-[N,R,Y]-[15-120/5]
        SBVH38-[20-120/0.1]-[15-40/1]-[N,R,Y]-[20-120/5]
        SBVH50-[20-120/0.1]-[15-40/1]-[N,R,Y]-[20-120/5]

        D(外径)

        (mm)

        ザグリ深さ

        Color 保安色

        H(ザグリ深さ)

        (mm)

        L(ブロック高さ)

        (mm)

        L1(ボルト長さ)

        (mm)

        		RoHS?最小発注数量
        10
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        10 ～ 40
        10 ～ 40
        10
        1個
        12
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        10 ～ 40
        10 ～ 40
        10
        1個
        14
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        15 ～ 50
        10 ～ 50
        10
        1個
        16
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        15 ～ 50
        10 ～ 50
        10
        1個
        18
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        20 ～ 70
        15 ～ 70
        10
        1個
        20
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        20 ～ 80
        15 ～ 85
        10
        1個
        25
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        22 ～ 100
        15 ～ 100
        10
        1個
        32
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        22 ～ 120
        15 ～ 120
        10
        1個
        38
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        25 ～ 120
        20 ～ 120
        10
        1個
        50
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        25 ～ 120
        20 ～ 120
        10
        1個
        60
        深さ固定
        N(Normal) / R(Red) / Y(Yellow)
        -
        30 ～ 150
        25 ～ 150
        10
        1個
        20
        深さ指定
        N(Normal) / R(Red) / Y(Yellow)
        10 ～ 40
        15 ～ 100
        15 ～ 85
        10
        1個
        25
        深さ指定
        N(Normal) / R(Red) / Y(Yellow)
        10 ～ 40
        15 ～ 120
        15 ～ 120
        10
        1個
        32
        深さ指定
        N(Normal) / R(Red) / Y(Yellow)
        10 ～ 40
        15 ～ 120
        15 ～ 120
        10
        1個
        38
        深さ指定
        N(Normal) / R(Red) / Y(Yellow)
        15 ～ 40
        20 ～ 120
        20 ～ 120
        10
        1個
        50
        深さ指定
        N(Normal) / R(Red) / Y(Yellow)
        15 ～ 40
        20 ～ 120
        20 ～ 120
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
      • 1

        • 詳細情報

        基本情報

        焼入タイプのストロークエンドブロックです。材質は軸受鋼、クロモリ鋼です。

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
