ミスミ

アジャストピン

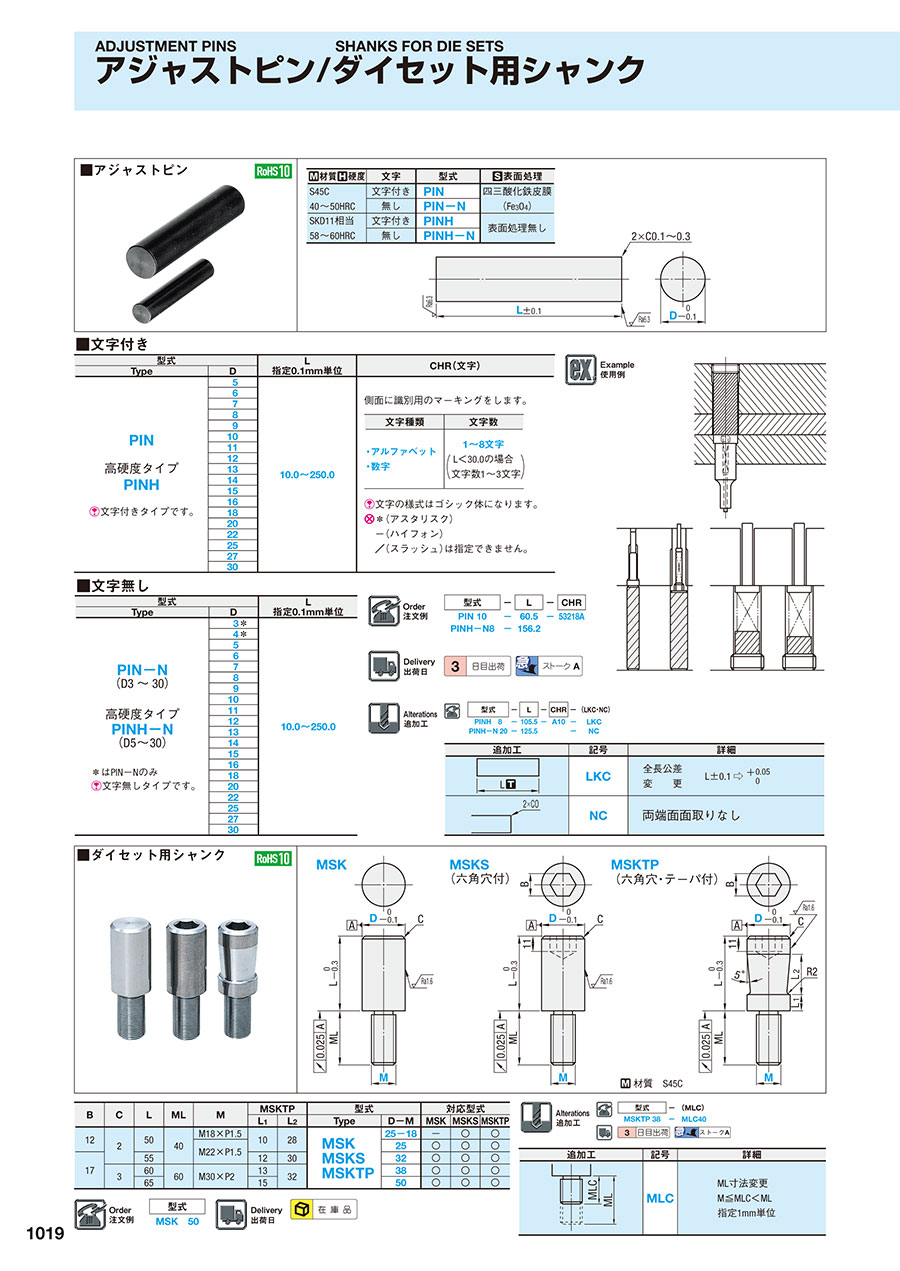

カタログ |P.1019

4.6

平均満足度4.6

この商品のレビューをみる（9件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プレッシャーピン専用カラー

通常価格(税別)： 187円 (税込価格：206円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

落下防止用止め金

通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

アジャストピンです。文字付き、文字無しが選択可能です。材質はS45Cとダイス鋼...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が144型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	文字	型式	表面処理
SKS3 40～50HRC	文字付き	PIN	四三酸化鉄皮膜（Fe₃O₄）
SKS3 40～50HRC	無し	PIN-N	四三酸化鉄皮膜（Fe₃O₄）
SKD11相当 58～60HRC	文字付き	PINH	表面処理無し
SKD11相当 58～60HRC	無し	PINH-N	表面処理無し

規格表

■文字付き

型式		L 指定0.1mm単位	CHR（文字）
Type	D	L 指定0.1mm単位	CHR（文字）
PIN 高硬度タイプ PINH 文字付きタイプです。	5	10.0～250.0	側面に識別用のマーキングをします。文字の様式はゴシック体になります。 ※（アスタリスク） -（ハイフォン）／（スラッシュ）は指定できません。
	6
	7
	8
	9
	10
	11
	12
	13
	14
	15
	16
	18
	20
	22
	25
	27
	30

■文字無し

型式		L 指定0.1mm単位
Type	D	L 指定0.1mm単位
PIN-N （D3～30）高硬度タイプ PINH-N （D5～30） ※はPIN-Nのみ文字無しタイプです。	3^※	10.0～250.0
	4^※
	5
	6
	7
	8
	9
	10
	11
	12
	13
	14
	15
	16
	18
	20
	22
	25
	27
	30

注文例

出荷日

追加工

型番リスト

表示件数

型番

PIN5-[10-250/0.1]-[LKC,NC]

PIN5-[10-250/0.1]-*

PIN5-[10-250/0.1]-*******

PIN6-[10-250/0.1]-[LKC,NC]

PIN6-[10-250/0.1]-*

PIN6-[10-250/0.1]-*******

PIN7-[10-250/0.1]-[LKC,NC]

PIN7-[10-250/0.1]-*

PIN7-[10-250/0.1]-*******

PIN8-[10-250/0.1]-[LKC,NC]

PIN8-[10-250/0.1]-*

PIN8-[10-250/0.1]-*******

PIN9-[10-250/0.1]-[LKC,NC]

PIN9-[10-250/0.1]-*

PIN9-[10-250/0.1]-*******

PIN10-[10-250/0.1]-[LKC,NC]

PIN10-[10-250/0.1]-*

PIN10-[10-250/0.1]-*******

PIN11-[10-250/0.1]-[LKC,NC]

PIN11-[10-250/0.1]-*

PIN11-[10-250/0.1]-*******

PIN12-[10-250/0.1]-*

PIN12-[10-250/0.1]-*******

PIN13-[10-250/0.1]-[LKC,NC]

PIN13-[10-250/0.1]-*

PIN13-[10-250/0.1]-*******

PIN14-[10-250/0.1]-[LKC,NC]

PIN14-[10-250/0.1]-*

PIN14-[10-250/0.1]-*******

PIN15-[10-250/0.1]-[LKC,NC]

PIN15-[10-250/0.1]-*

PIN15-[10-250/0.1]-*******

PIN16-[10-250/0.1]-[LKC,NC]

PIN16-[10-250/0.1]-*

PIN16-[10-250/0.1]-*******

PIN18-[10-250/0.1]-[LKC,NC]

PIN18-[10-250/0.1]-*

PIN18-[10-250/0.1]-*******

PIN20-[10-250/0.1]-*

PIN20-[10-250/0.1]-*******

PIN22-[10-250/0.1]-[LKC,NC]

PIN22-[10-250/0.1]-*

PIN22-[10-250/0.1]-*******

PIN25-[10-250/0.1]-[LKC,NC]

PIN25-[10-250/0.1]-*

PIN25-[10-250/0.1]-*******

PIN27-[10-250/0.1]-[LKC,NC]

PIN27-[10-250/0.1]-*

PIN27-[10-250/0.1]-*******

PIN30-[10-250/0.1]-[LKC,NC]

PIN30-[10-250/0.1]-*

PIN30-[10-250/0.1]-*******

硬度

文字

D(外径)

(mm)

L(全長)

(mm)

その他選択

文字指定

RoHS?

最小発注数量

40～50HRC	文字付	5	10 ～ 250	-	-	10	1個
40～50HRC	文字付	5	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	5	10 ～ 250	7	-	10	1個
40～50HRC	文字付	6	10 ～ 250	-	-	10	1個
40～50HRC	文字付	6	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	6	10 ～ 250	7	-	10	1個
40～50HRC	文字付	7	10 ～ 250	-	-	10	1個
40～50HRC	文字付	7	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	7	10 ～ 250	7	-	10	1個
40～50HRC	文字付	8	10 ～ 250	-	-	10	1個
40～50HRC	文字付	8	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	8	10 ～ 250	7	-	10	1個
40～50HRC	文字付	9	10 ～ 250	-	-	10	1個
40～50HRC	文字付	9	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	9	10 ～ 250	7	-	10	1個
40～50HRC	文字付	10	10 ～ 250	-	-	10	1個
40～50HRC	文字付	10	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	10	10 ～ 250	7	-	10	1個
40～50HRC	文字付	11	10 ～ 250	-	-	10	1個
40～50HRC	文字付	11	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	11	10 ～ 250	7	-	10	1個
40～50HRC	文字付	12	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	12	10 ～ 250	7	-	10	1個
40～50HRC	文字付	13	10 ～ 250	-	-	10	1個
40～50HRC	文字付	13	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	13	10 ～ 250	7	-	10	1個
40～50HRC	文字付	14	10 ～ 250	-	-	10	1個
40～50HRC	文字付	14	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	14	10 ～ 250	7	-	10	1個
40～50HRC	文字付	15	10 ～ 250	-	-	10	1個
40～50HRC	文字付	15	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	15	10 ～ 250	7	-	10	1個
40～50HRC	文字付	16	10 ～ 250	-	-	10	1個
40～50HRC	文字付	16	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	16	10 ～ 250	7	-	10	1個
40～50HRC	文字付	18	10 ～ 250	-	-	10	1個
40～50HRC	文字付	18	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	18	10 ～ 250	7	-	10	1個
40～50HRC	文字付	20	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	20	10 ～ 250	7	-	10	1個
40～50HRC	文字付	22	10 ～ 250	-	-	10	1個
40～50HRC	文字付	22	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	22	10 ～ 250	7	-	10	1個
40～50HRC	文字付	25	10 ～ 250	-	-	10	1個
40～50HRC	文字付	25	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	25	10 ～ 250	7	-	10	1個
40～50HRC	文字付	27	10 ～ 250	-	-	10	1個
40～50HRC	文字付	27	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	27	10 ～ 250	7	-	10	1個
40～50HRC	文字付	30	10 ～ 250	-	-	10	1個
40～50HRC	文字付	30	10 ～ 250	-	※WOSで指定. 文字指定が不要な場合、「PIN-N」か「PINH-N」を選択下さい	10	1個
40～50HRC	文字付	30	10 ～ 250	7	-	10	1個
40～50HRC	無	3	10 ～ 250	-	-	10	1個
40～50HRC	無	4	10 ～ 250	-	-	10	1個
40～50HRC	無	5	10 ～ 250	-	-	10	1個
40～50HRC	無	6	10 ～ 250	-	-	10	1個
40～50HRC	無	7	10 ～ 250	-	-	10	1個
40～50HRC	無	8	10 ～ 250	-	-	10	1個
40～50HRC	無	9	10 ～ 250	-	-	10	1個
40～50HRC	無	10	10 ～ 250	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

アジャストピンです。文字付き、文字無しが選択可能です。材質はS45Cとダイス鋼（高硬度タイプ）の2種類をご用意しております。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
