ブシュ式ストリッパボルト　ハーフメイド

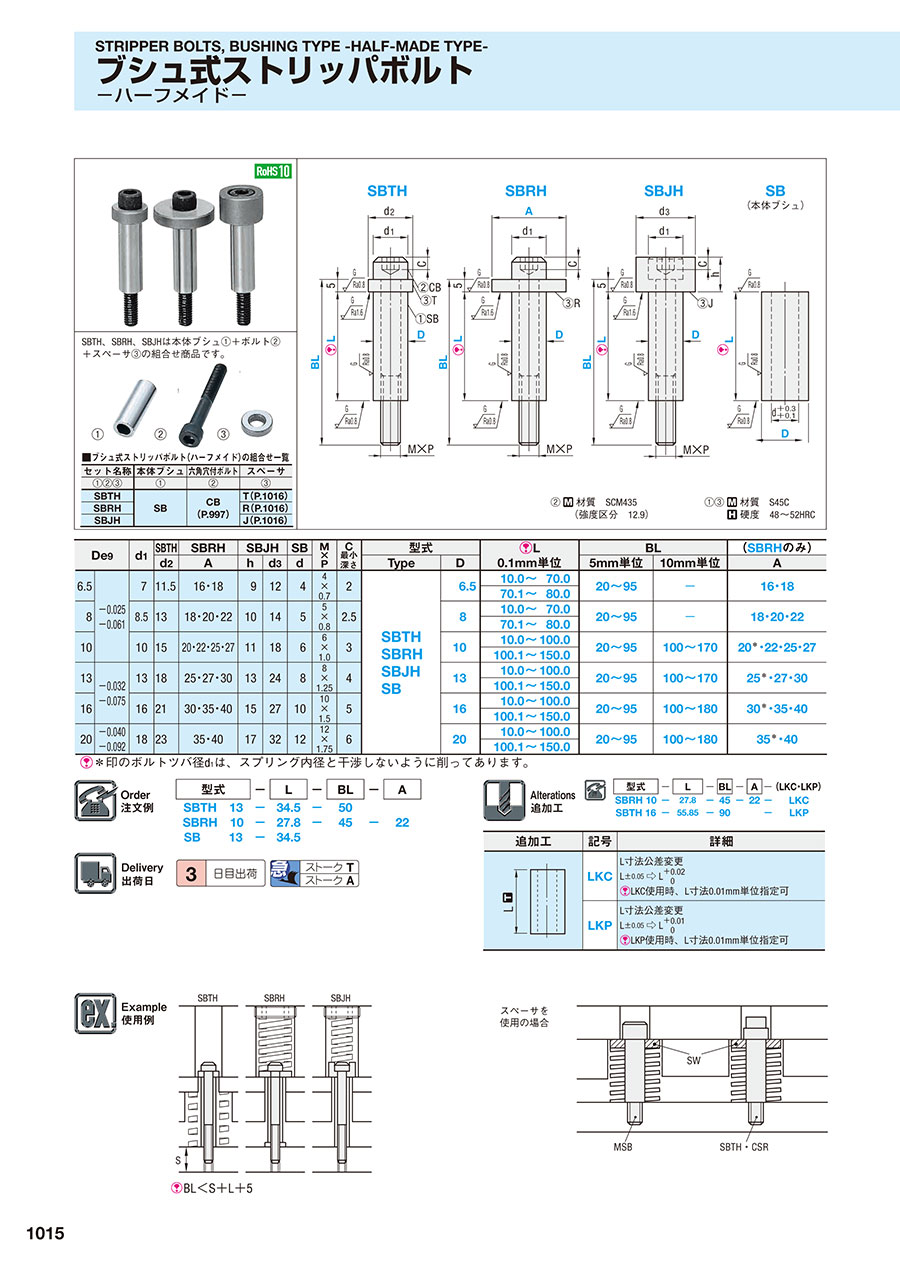

カタログ |P.1015

4.4

平均満足度4.4

この商品のレビューをみる（13件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

外ネジ式ストリッパボルト

4.5

通常価格(税別)： 192円 (税込価格：211円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

内ネジ式ストリッパボルト　L寸定尺・スパナ掛け無し

4.7

通常価格(税別)： 288円 (税込価格：317円)

通常出荷日：在庫品1日目

ハーフメイドのストリッパボルトとなります。材質はクロモリ鋼、炭素鋼より選択可能...

詳細情報を確認する

ストリッパボルトのタイプ
ブシュ式

無料3D-CADライブラリー申し込み受付中

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

SBTH、SBRH、SBJHは本体ブシュ（1）+ボルト（2）+スペーサ（3）の組合せ商品です。

■ブシュ式ストリッパボルト（ハーフメイド）の組合せ一覧

セット名称	本体ブシュ	六角穴付ボルト	スペーサ
（1）（2）（3）	（1）	（2）	（3）
SBTH	SB	CB （ P.997）	T（ P.1016）
SBRH			R（ P.1016）
SBJH			J（ P.1016）

（2）	材質	SCM435
	（強度区分 12.9）
（1）（3）	材質	S45C
	硬度	48～52HRC

規格表

De₉		d₁	d₂	A	h	d₃	d	M × P	C 最小深さ	Type	D	L 0.1mm単位	5mm単位	10mm単位	A
De₉		d₁	SBTH	SBRH	SBJH		SB	M × P	C 最小深さ	型式		L 0.1mm単位	BL		（SBRHのみ）
6.5	-0.025 -0.061	7	11.5	16・18	9	12	4	4 × 0.7	2	SBTH SBRH SBJH SB	6.5	10.0～70.0	20～95	-	16・18
6.5		7	11.5	16・18	9	12	4	4 × 0.7	2		6.5	70.1～80.0	20～95	-	16・18
8		8.5	13	18・20・22	10	14	5	5 × 0.8	2.5		8	10.0～70.0	20～95	-	18・20・22
8		8.5	13	18・20・22	10	14	5	5 × 0.8	2.5		8	70.1～80.0	20～95	-	18・20・22
10		10	15	20・22・25・27	11	18	6	6 × 1.0	3		10	10.0～100.0	20～95	100～170	20^※・22・25・27
10		10	15	20・22・25・27	11	18	6	6 × 1.0	3		10	100.1～150.0	20～95	100～170	20^※・22・25・27
13	-0.032 -0.075	13	18	25・27・30	13	24	8	8 × 1.25	4		13	10.0～100.0	20～95	100～170	25^※・27・30
13		13	18	25・27・30	13	24	8	8 × 1.25	4		13	100.1～150.0	20～95	100～170	25^※・27・30
16		16	21	30・35・40	15	27	10	10 × 1.5	5		16	10.0～100.0	20～95	100～180	30^※・35・40
16		16	21	30・35・40	15	27	10	10 × 1.5	5		16	100.1～150.0	20～95	100～180	30^※・35・40
20	-0.040 -0.092	18	23	35・40	17	32	12	12 × 1.75	6		20	10.0～100.0	20～95	100～180	35^※・40
20	-0.040 -0.092	18	23	35・40	17	32	12	12 × 1.75	6		20	100.1～150.0	20～95	100～180	35^※・40

※印のボルトツバ径d₁は、スプリング内径と干渉しないように削ってあります。

注文例

出荷日

追加工

型番リスト

表示件数

型番

SBJH6.5-[10-80/0.1]-[20-95/5]

SBJH8-[10-80/0.1]-[20-95/5]

SBJH10-[10-150/0.1]-[20-95/5]

SBJH10-[10-150/0.1]-[100-170/10]

SBJH13-[10-150/0.1]-[20-95/5]

SBJH13-[10-150/0.1]-[100-170/10]

SBJH16-[10-150/0.1]-[20-95/5]

SBJH16-[10-150/0.1]-[100-180/10]

SBJH20-[10-150/0.1]-[20-95/5]

SBJH20-[10-150/0.1]-[100-180/10]

SBRH6.5-[10-80/0.1]-[20-95/5]-[16,18]

SBRH8-[10-80/0.1]-[20-95/5]-[18,20,22]

SBRH10-[10-150/0.1]-[20-95/5]-[20,22,25,27]

SBRH10-[10-150/0.1]-[100-170/10]-[20,22,25,27]

SBRH13-[10-150/0.1]-[20-95/5]-[25,27,30]

SBRH13-[10-150/0.1]-[100-170/10]-[25,27,30]

SBRH16-[10-150/0.1]-[20-95/5]-[30,35,40]

SBRH16-[10-150/0.1]-[100-180/10]-[30,35,40]

SBRH20-[10-150/0.1]-[20-95/5]-[35,40]

SBRH20-[10-150/0.1]-[100-180/10]-[35,40]

SBTH6.5-[10-80/0.1]-[20-95/5]

SBTH8-[10-80/0.1]-[20-95/5]

SBTH10-[10-150/0.1]-[20-95/5]

SBTH10-[10-150/0.1]-[100-170/10]

SBTH13-[10-150/0.1]-[20-95/5]

SBTH13-[10-150/0.1]-[100-170/10]

SBTH16-[10-150/0.1]-[20-95/5]

SBTH16-[10-150/0.1]-[100-180/10]

SBTH20-[10-150/0.1]-[20-95/5]

SBTH20-[10-150/0.1]-[100-180/10]

ブシュ式のタイプ

D(外径)

(mm)

RoHS?

最小発注数量

本体ブシュ	6.5	10 ～ 80	-	-	10	1個
本体ブシュ	8	10 ～ 80	-	-	10	1個
本体ブシュ	10	10 ～ 150	-	-	10	1個
本体ブシュ	13	10 ～ 150	-	-	10	1個
本体ブシュ	16	10 ～ 150	-	-	10	1個
本体ブシュ	20	10 ～ 150	-	-	10	1個
スペーサJタイプ	6.5	10 ～ 80	-	20 ～ 95	10	1個
スペーサJタイプ	8	10 ～ 80	-	20 ～ 95	10	1個
スペーサJタイプ	10	10 ～ 150	-	20 ～ 95	10	1個
スペーサJタイプ	10	10 ～ 150	-	100 ～ 170	10	1個
スペーサJタイプ	13	10 ～ 150	-	20 ～ 95	10	1個
スペーサJタイプ	13	10 ～ 150	-	100 ～ 170	10	1個
スペーサJタイプ	16	10 ～ 150	-	20 ～ 95	10	1個
スペーサJタイプ	16	10 ～ 150	-	100 ～ 180	10	1個
スペーサJタイプ	20	10 ～ 150	-	20 ～ 95	10	1個
スペーサJタイプ	20	10 ～ 150	-	100 ～ 180	10	1個
スペーサRタイプ	6.5	10 ～ 80	16 ～ 18	20 ～ 95	10	1個
スペーサRタイプ	8	10 ～ 80	18 ～ 22	20 ～ 95	10	1個
スペーサRタイプ	10	10 ～ 150	20 ～ 27	20 ～ 95	10	1個
スペーサRタイプ	10	10 ～ 150	20 ～ 27	100 ～ 170	10	1個
スペーサRタイプ	13	10 ～ 150	25 ～ 30	20 ～ 95	10	1個
スペーサRタイプ	13	10 ～ 150	25 ～ 30	100 ～ 170	10	1個
スペーサRタイプ	16	10 ～ 150	30 ～ 40	20 ～ 95	10	1個
スペーサRタイプ	16	10 ～ 150	30 ～ 40	100 ～ 180	10	1個
スペーサRタイプ	20	10 ～ 150	35 ～ 40	20 ～ 95	10	1個
スペーサRタイプ	20	10 ～ 150	35 ～ 40	100 ～ 180	10	1個
スペーサTタイプ	6.5	10 ～ 80	-	20 ～ 95	10	1個
スペーサTタイプ	8	10 ～ 80	-	20 ～ 95	10	1個
スペーサTタイプ	10	10 ～ 150	-	20 ～ 95	10	1個
スペーサTタイプ	10	10 ～ 150	-	100 ～ 170	10	1個
スペーサTタイプ	13	10 ～ 150	-	20 ～ 95	10	1個
スペーサTタイプ	13	10 ～ 150	-	100 ～ 170	10	1個
スペーサTタイプ	16	10 ～ 150	-	20 ～ 95	10	1個
スペーサTタイプ	16	10 ～ 150	-	100 ～ 180	10	1個
スペーサTタイプ	20	10 ～ 150	-	20 ～ 95	10	1個
スペーサTタイプ	20	10 ～ 150	-	100 ～ 180	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ハーフメイドのストリッパボルトとなります。材質はクロモリ鋼、炭素鋼より選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブシュ式ストリッパボルト　ハーフメイドのレビュー

4.4平均満足度：4.413件のレビュー

星5
54%
星4
38%
星3
8%
星2
0%
星1
0%

材料ガイドの代わりに

満足度：5.02018/06/19

プレス金型の順送型で材料ガイドの代わりに使用しています。 SBRHを使用して、A寸法を大きくして浮き上がり防止の役目...もっと読む

2人が参考にしています。

ストリッパボルト

満足度：5.02018/10/24

プレスのダイクッションの受けにしました。硬度が高いので曲がることも無く問題ないです。

1人が参考にしています。

ストッパ

満足度：4.02022/05/09

スライドストッパに使用できました問題なく使えてよかったです

0人が参考にしています。

組付治具に使用

満足度：5.02022/04/20

回転テーブルのセンター取付用に使用してます。しっかり締め付けが出来てスムーズに回転するので、重宝してます。

0人が参考にしています。

ストッパ

満足度：4.02022/04/11

こちらスライドストッパに使用できるので非常に重宝してますストロ－クおおきのには効力あります

0人が参考にしています。

13件全て見る
