プレス金型部品技術窓口
内ネジ式ストリッパボルト L寸指定・スパナ掛け無し
未確定：候補が8型番あります。
商品情報

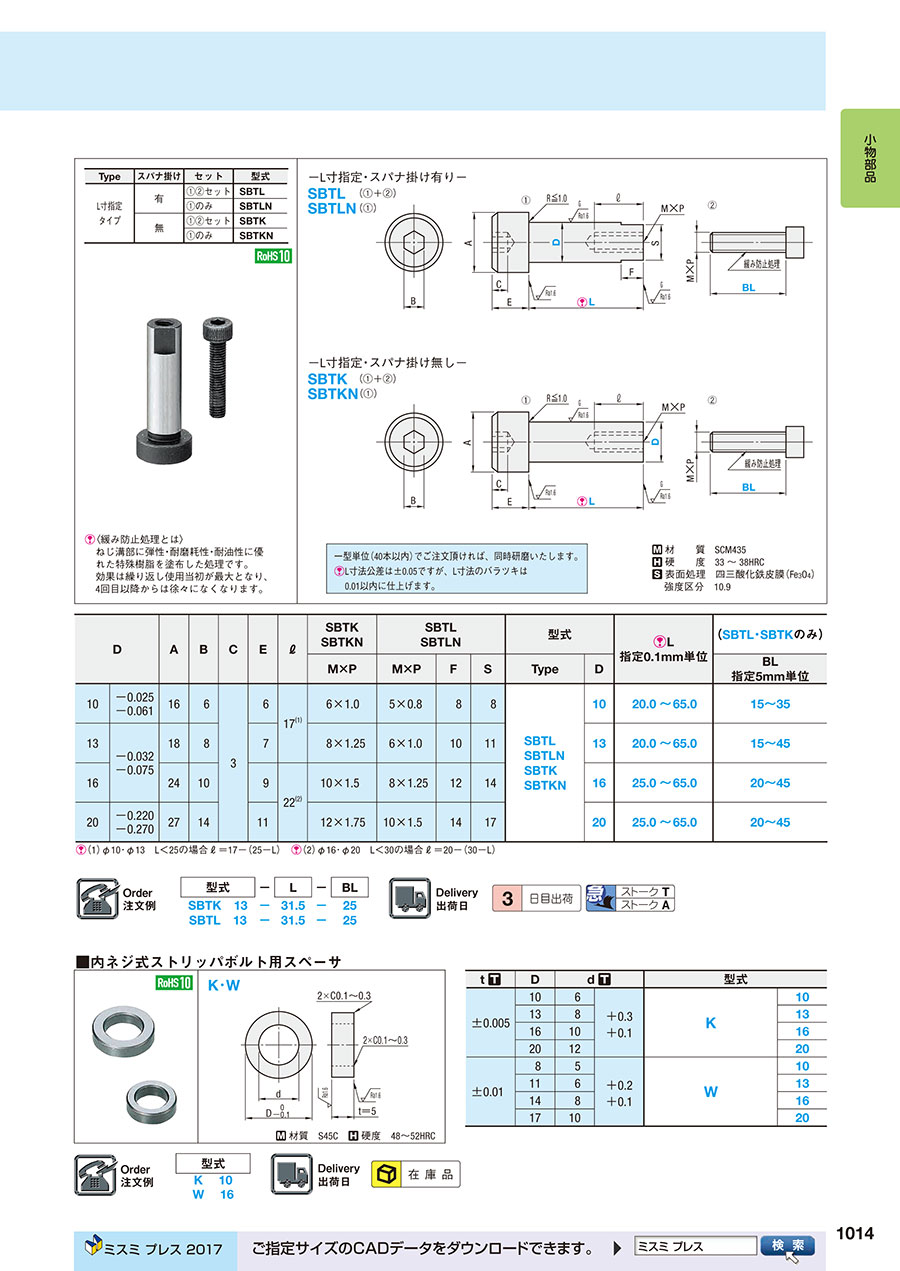

外形図・製品仕様
| Type | スパナ掛け | セット | 型式 |
|---|---|---|---|
| L寸指定 タイプ | 無 | （1）（2）セット | SBTK |
| （1）のみ | SBTKN |
| 材 質 | SCM435 | ||
| 硬 度 | 33～38HRC | ||
| 表面処理 | 四三酸化鉄皮膜（Fe3O4） | ||
| 強度区分 | 10.9 |
| 〈緩み防止処理とは〉 | |
| ねじ溝部に弾性・耐磨耗性・耐油性に優れた特殊樹脂を塗布した処理です。 効果は繰り返し使用当初が最大となり、4回目以降からは徐々になくなります。 |
一型単位（40本以内）でご注文頂ければ、同時研磨いたします。
L寸法公差は±0.05ですが、L寸法のバラツキは0.01以内に仕上げます。
規格表
| D | A | B | C | E | ℓ | SBTK SBTKN | 型式 | L 指定0.1mm単位 | （SBTL・SBTKのみ） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M×P | Type | D | BL 指定5mm単位 | |||||||||
| 10 | -0.025 -0.061 | 16 | 6 | 3 | 6 | 17（1） | 6×1.0 | SBTK SBTKN | 10 | 20.0～65.0 | 15～35 | |
| 13 | -0.032 -0.075 | 18 | 8 | 7 | 8×1.25 | 13 | 20.0～65.0 | 15～45 | ||||
| 16 | 24 | 10 | 9 | 22（2） | 10×1.5 | 16 | 25.0～65.0 | 20～45 | ||||
| 20 | -0.220 -0.270 | 27 | 14 | 11 | 12×1.75 | 20 | 25.0～65.0 | 20～45 | ||||
（1）φ10・φ13 L＜25の場合ℓ＝17-（25-L）
（2）φ16・φ20 L＜30の場合ℓ＝20-（30-L）
注文例
出荷日
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
内ネジ式ストリッパボルト L寸指定・スパナ掛け無しのレビュー
金型
4
4.02022/02/09
この商品は、自社で金型に使用しているものなのですが、お客様から指定があったものになります。強度的に少し問題があって、ネジ...もっと読む
0人が参考にしています。
検具部品として購入
4
4.02020/12/15
検具部品として購入しました。安価な物が、この部品しか見つからず
使用しました。軸公差が、e6しかないのが、欠点です。g6...もっと読む
0人が参考にしています。
量産金型に使用したいが。。。
1
1.02019/11/17
カタログ規格じゃ短い。
Ｌ85までの規格になれば量産型に多用できるんだが。。。
ミスミからのコメント
この度はお客様のご期待に沿えず申し訳ございませんでした。今後、L85等全長の長い内ネジ式タイプの規格寸法拡大につきまして、同様のお客様のご意見もお聞きしながら検討して参ります。現行L85以上は、外ネジ式もしくはブシュ式のストリッパボルトにはランナップがございますので、使用可能であればご検討の程お願いします。今後とも何卒宜しくお願い致します。
0人が参考にしています。
金型
5
5.02018/02/06
プレス上で段替え、メンテナンス頻度が高くなる金型に使用してます。
0人が参考にしています。
