外ネジ式ストリッパボルト用ストローク延長リテーナ
外ネジ式ストリッパボルト用ストローク延長リテーナのストリッパボルトとなります。...
詳細情報を確認する- ストリッパボルトのタイプ
- ストローク延長リテーナ
未確定：候補が4型番あります。
商品情報

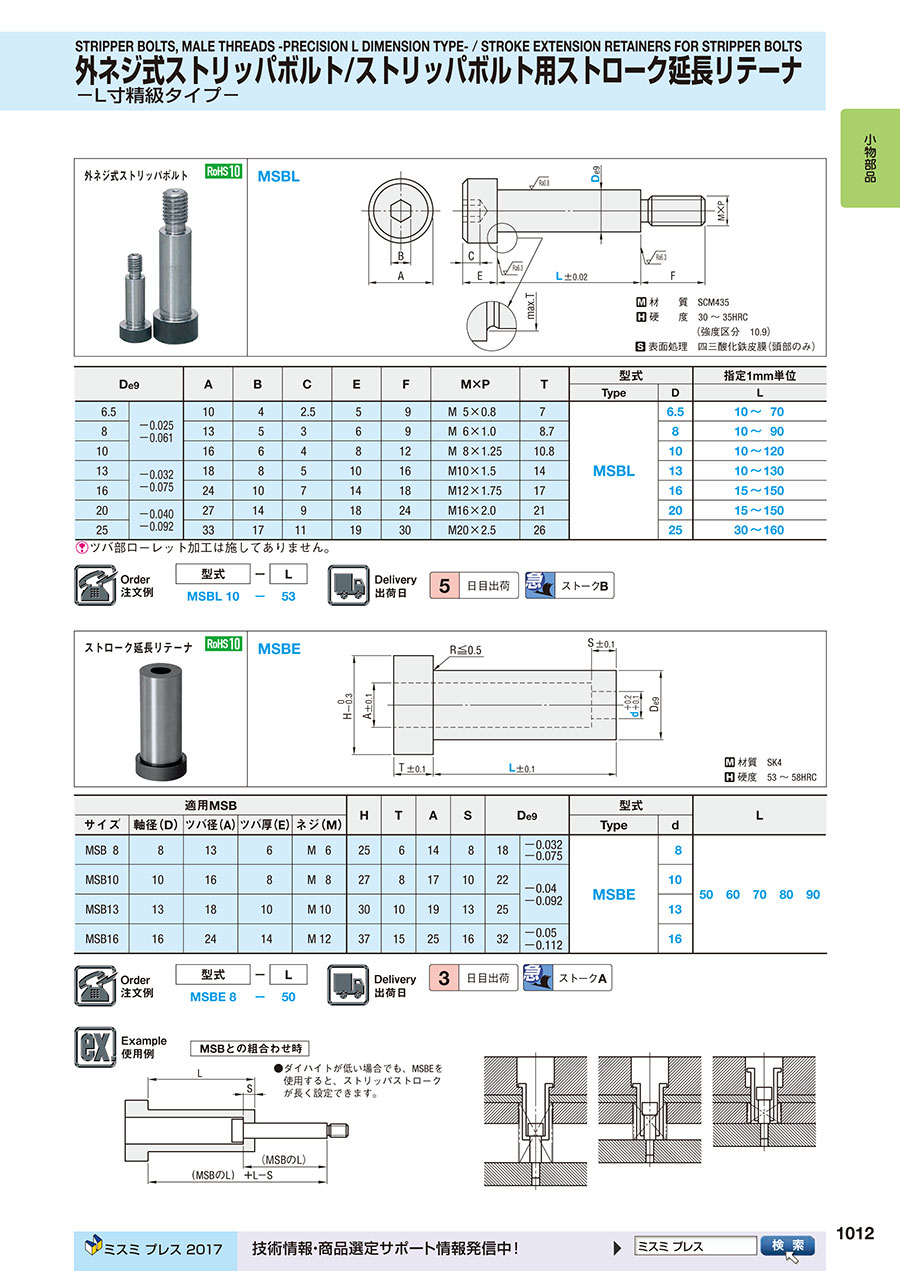

外形図・製品仕様
材質 SK4
硬度 53～58HRC
規格表
| 適用MSB | H | T | A | S | De9 | 型式 | L | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 軸径（D） | ツバ径（A） | ツバ厚（E） | ネジ（M） | Type | d | |||||||||||
| MSB 8 | 8 | 13 | 6 | M 6 | 25 | 6 | 14 | 8 | 18 | -0.032 -0.075 | MSBE | 8 | 50 | 60 | 70 | 80 | 90 |
| MSB10 | 10 | 16 | 8 | M 8 | 27 | 8 | 17 | 10 | 22 | -0.04 -0.092 | 10 | ||||||
| MSB13 | 13 | 18 | 10 | M 10 | 30 | 10 | 19 | 13 | 25 | 13 | |||||||
| MSB16 | 16 | 24 | 14 | M 12 | 37 | 15 | 25 | 16 | 32 | -0.05 -0.112 | 16 | ||||||
注文例
出荷日
関連情報
●ダイハイトが低い場合でも、MSBEを使用すると、ストリッパストロークが長く設定できます。
