ミスミ

外ネジ式ストリッパボルト

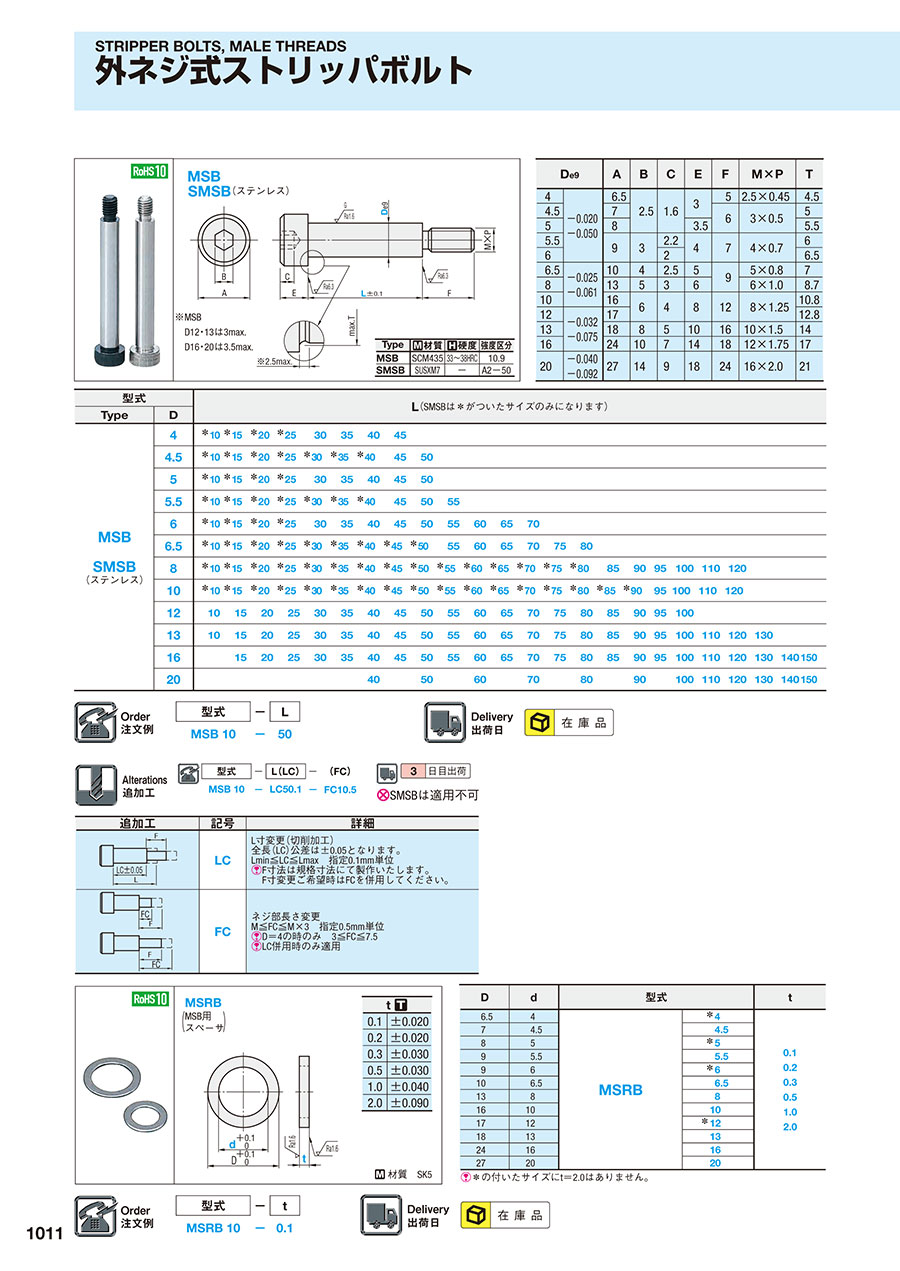

カタログ |P.1011

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（161件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

内ネジ式ストリッパボルト　L寸定尺・スパナ掛け無し

4.7

通常価格(税別)： 288円 (税込価格：317円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブシュ式ストリッパボルト　ハーフメイド

4.5

通常出荷日：3 日目

外ネジ式ストリッパボルトのストリッパボルトです。材質はクロモリ鋼、ステンレス鋼...

詳細情報を確認する

ストリッパボルトのタイプ
外ネジ式

無料3D-CADライブラリー申し込み受付中

未確定：候補が195型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

[ ! ]追加工でＦ寸を変更(FC)する場合、Ｌ寸変更(LC)を併用ください。（詳細は下記）
併用例：MSB10-LC50-FC15（Lが標準寸法でもLCを付ける）
NG例：MSB10-50-FC15（LCがない）
[ ! ]ストリッパボルトの使用例は、>>こちら
[ ! ]ボルトの適正締付軸力/適正締付トルクは、>>こちら

Type	材質	硬度	強度区分
MSB	SCM435	33～38HRC	10.9

規格表

De₉		A	B	C	E	F	M×P	T
4	-0.020 -0.050	6.5	2.5	1.6	3	5	2.5×0.45	4.5
4.5		7			3	6	3×0.5	5
5		8			3.5	6	3×0.5	5.5
5.5		9	3	2.2	4	7	4×0.7	6
6		9	3	2	4	7	4×0.7	6.5
6.5	-0.025 -0.061	10	4	2.5	5	9	5×0.8	7
8		13	5	3	6	9	6×1.0	8.7
10		16	6	4	8	12	8×1.25	10.8
12	-0.032 -0.075	17	6	4	8	12	8×1.25	12.8
13		18	8	5	10	16	10×1.5	14
16		24	10	7	14	18	12×1.75	17
20	-0.040 -0.092	27	14	9	18	24	16×2.0	21

型式		L
Type	D	L
MSB	4	10	15	20	25	30	35	40	45
	4.5	10	15	20	25	30	35	40	45	50
	5	10	15	20	25	30	35	40	45	50
	5.5	10	15	20	25	30	35	40	45	50	55
	6	10	15	20	25	30	35	40	45	50	55	60	65	70
	6.5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80
	8	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100	110	120
	10	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100	110	120
	12	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
	13	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100	110	120	130
	16		15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100	110	120	130	140	150
	20							40		50		60		70		80		90		100	110	120	130	140	150

注文例

出荷日

追加工

型式	−	L（LC）	−	（FC）
MSB10	−	LC50.1	−	FC10.5

日目出荷

[ NG ]SMSBは適用不可

追加工	記号	詳細
	LC	L寸変更(切削加工) 全長(LC)公差は±0.05となります。 Lmin≦LC≦Lmax 指定0.1mm単位 [ ! ]F寸法は規格寸法にて製作いたします。 F寸変更ご希望時はFCを併用してください。併用例：MSB10-LC50-FC15（Lが標準寸法でもLCを付ける） NG例：MSB10-50-FC15（LCがない）
	FC	ネジ部長さ変更 M≦FC≦M×3 指定0.5mm単位 [ ! ]D=4の時のみ 3≦FC≦7.5 [ ! ]LC記号を併用してください。併用例：MSB10-LC50-FC15（Lが標準寸法でもLCを付ける）　 NG例：MSB10-50-FC15（LCがない）

型番リスト

表示件数

型番

追加工

D(外径)

(mm)

LC(L寸変更)

(mm)

RoHS?

最小発注数量

無し	4	10	-	10	1個
無し	4	15	-	10	1個
無し	4	20	-	10	1個
無し	4	25	-	10	1個
無し	4	30	-	10	1個
無し	4	35	-	10	1個
無し	4	40	-	10	1個
無し	4	45	-	10	1個
有り	4	-	10 ～ 45	10	1個
無し	4.5	10	-	10	1個
無し	4.5	15	-	10	1個
無し	4.5	20	-	10	1個
無し	4.5	25	-	10	1個
無し	4.5	30	-	10	1個
無し	4.5	35	-	10	1個
無し	4.5	40	-	10	1個
無し	4.5	45	-	10	1個
無し	4.5	50	-	10	1個
有り	4.5	-	10 ～ 50	10	1個
無し	5	10	-	10	1個
無し	5	15	-	10	1個
無し	5	20	-	10	1個
無し	5	25	-	10	1個
無し	5	30	-	10	1個
無し	5	35	-	10	1個
無し	5	40	-	10	1個
無し	5	45	-	10	1個
無し	5	50	-	10	1個
有り	5	-	10 ～ 50	10	1個
無し	5.5	10	-	10	1個
無し	5.5	15	-	10	1個
無し	5.5	20	-	10	1個
無し	5.5	25	-	10	1個
無し	5.5	30	-	10	1個
無し	5.5	35	-	10	1個
無し	5.5	40	-	10	1個
無し	5.5	45	-	10	1個
無し	5.5	50	-	10	1個
無し	5.5	55	-	10	1個
有り	5.5	-	10 ～ 55	10	1個
無し	6	10	-	10	1個
無し	6	15	-	10	1個
無し	6	20	-	10	1個
無し	6	25	-	10	1個
無し	6	30	-	10	1個
無し	6	35	-	10	1個
無し	6	40	-	10	1個
無し	6	45	-	10	1個
無し	6	50	-	10	1個
無し	6	55	-	10	1個
無し	6	60	-	10	1個
無し	6	65	-	10	1個
無し	6	70	-	10	1個
有り	6	-	10 ～ 70	10	1個
無し	6.5	10	-	10	1個
無し	6.5	15	-	10	1個
無し	6.5	20	-	10	1個
無し	6.5	25	-	10	1個
無し	6.5	30	-	10	1個
無し	6.5	35	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

207円 ( 228円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
- ( - )	3日目
207円 ( 228円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
- ( - )	3日目
213円 ( 234円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
- ( - )	3日目
207円 ( 228円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
- ( - )	3日目
233円 ( 256円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
- ( - )	3日目
202円 ( 222円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能

基本情報

基本情報

外ネジ式ストリッパボルトのストリッパボルトです。材質はクロモリ鋼、ステンレス鋼より選択可能です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
CAMRiSEシリーズ　ピアス・トリム・フランジ用コンパクト　-ショートストローク-　CB-S46
クラス最小幅46㎜の標準加工力のコンパクトカムユニットです
ミスミ
CAMRiSEシリーズ　ピアス・トリム・フランジ用コンパクト　-ロングストローク-　CB-L46
クラス最小幅46㎜の高加工力のコンパクトカムユニットです。
ミスミ
ガススプリング GSP
スタンダードなガススプリングGSPです。取付プレートとセットでの購入も可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
