プレス金型部品技術窓口
スクリュープラグ 穴付タイプ
型番

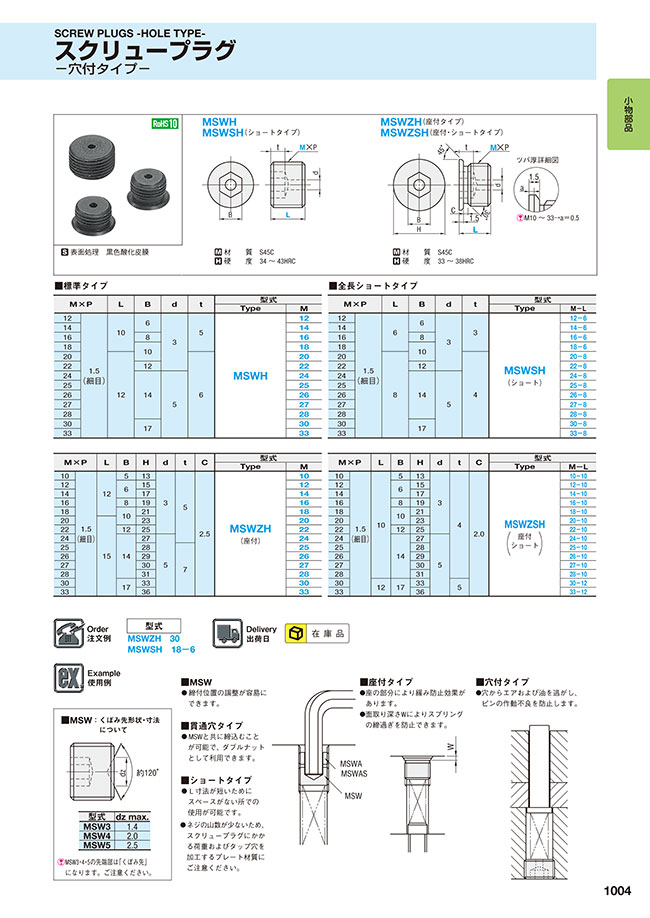

外形図・製品仕様
| 表面処理 | 黒色酸化皮膜 |
| 材質 | S45C |
| 硬度 | 34 ～ 43HRC |
規格表
■標準タイプ
| M×P | L | B | d | t | 型式 | ||
|---|---|---|---|---|---|---|---|
| Type | M | ||||||
| 12 | 1.5 （細目） | 10 | 6 | 3 | 5 | MSWH | 12 |
| 14 | 14 | ||||||
| 16 | 8 | 16 | |||||
| 18 | 10 | 18 | |||||
| 20 | 12 | 6 | 20 | ||||
| 22 | 12 | 22 | |||||
| 24 | 14 | 5 | 24 | ||||
| 25 | 25 | ||||||
| 26 | 26 | ||||||
| 27 | 27 | ||||||
| 28 | 28 | ||||||
| 30 | 17 | 30 | |||||
| 33 | 33 | ||||||
■全長ショートタイプ
| M×P | L | B | d | t | 型式 | ||
|---|---|---|---|---|---|---|---|
| Type | M-L | ||||||
| 12 | 1.5 （細目） | 6 | 6 | 3 | 3 | MSWSH （ショート） | 12-6 |
| 14 | 14-6 | ||||||
| 16 | 8 | 16-6 | |||||
| 18 | 10 | 18-6 | |||||
| 20 | 8 | 4 | 20-8 | ||||
| 22 | 12 | 22-8 | |||||
| 24 | 14 | 5 | 24-8 | ||||
| 25 | 25-8 | ||||||
| 26 | 26-8 | ||||||
| 27 | 27-8 | ||||||
| 28 | 28-8 | ||||||
| 30 | 17 | 30-8 | |||||
| 33 | 33-8 | ||||||
注文例
出荷日
関連情報
| ■ショートタイプ ●L寸法が短いためにスペースがない所での使用が可能です。 ●ネジの山数が少ないため、スクリュープラグにかかる荷重およびタップ穴を加工するプレ-ト材質にご注意ください。 |
絞り込み条件：3 項目の仕様が未選択です
ネジサイズ(M)
- 12
- 14
- 16
- 18
- 20
- 22
- 24
- 25
- 26
- 27
- 28
- 30
- 33
全長(L)(mm)
- 6
- 8
- 10
- 12
仕様
- 全長ショートタイプ
- 標準タイプ
タイプ
- MSWH
- MSWSH
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
146円 ( 161円 ) | 在庫品1日目当日出荷可能 |
151円 ( 166円 ) | 在庫品1日目当日出荷可能 |
157円 ( 173円 ) | 在庫品1日目当日出荷可能 |
167円 ( 184円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
184円 ( 202円 ) | 在庫品1日目当日出荷可能 |
194円 ( 213円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
205円 ( 226円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
178円 ( 196円 ) | 在庫品1日目当日出荷可能 |
184円 ( 202円 ) | 在庫品1日目当日出荷可能 |
189円 ( 208円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
205円 ( 226円 ) | 在庫品1日目当日出荷可能 |
211円 ( 232円 ) | 在庫品1日目当日出荷可能 |
216円 ( 238円 ) | 在庫品1日目当日出荷可能 |
227円 ( 250円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
243円 ( 267円 ) | 在庫品1日目当日出荷可能 |
259円 ( 285円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
穴付タイプのスクリュープラグとなります。材質は炭素鋼となります。
スクリュープラグ 穴付タイプのレビュー
固定用スクリュープラグ
4
4.02020/07/06
金型固定のスクリュープラグとして使用しています。
サイズ・種類も豊富で助かっています。
0人が参考にしています。
プレス金型設計
4
4.02019/10/07
下型のリフタピン等のスクリュウプラグを油溜対策として交換使用しました
0人が参考にしています。
