プレス金型部品技術窓口
スクリュープラグ 座付ショートタイプ
型番
M2.5 ～ M10並目、M12 ～ M45細目（ピッチ1.5）となります。
外形図・製品仕様
| 表面処理 | 黒色酸化皮膜 |
| 材質 | S45C |
| 硬度 | 33 ～ 38HRC |

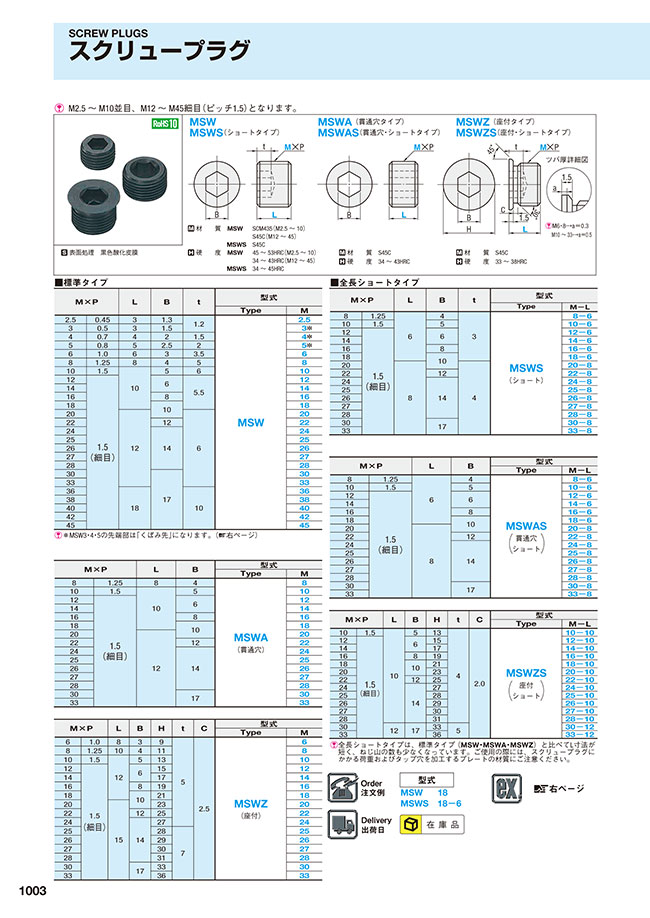

規格表
■全長ショートタイプ
| M×P | L | B | H | t | C | 型式 | ||
|---|---|---|---|---|---|---|---|---|
| Type | M-L | |||||||
| 10 | 1.5 | 10 | 5 | 13 | 4 | 2.0 | MSWZS | 10-10 |
| 12 | 1.5 （細目） | 6 | 15 | 12-10 | ||||
| 14 | 17 | 14-10 | ||||||
| 16 | 8 | 19 | 16-10 | |||||
| 18 | 10 | 21 | 18-10 | |||||
| 20 | 23 | 20-10 | ||||||
| 22 | 12 | 25 | 22-10 | |||||
| 24 | 14 | 27 | 24-10 | |||||
| 25 | 28 | 25-10 | ||||||
| 26 | 29 | 26-10 | ||||||
| 27 | 30 | 27-10 | ||||||
| 28 | 31 | 28-10 | ||||||
| 30 | 12 | 17 | 33 | 5 | 30-12 | |||
| 33 | 36 | 33-12 | ||||||
全長ショートタイプは、標準タイプ（MSW・MSWA・MSWZ）と比べてL寸法が短く、ねじ山の数も少なくなっています。ご使用の際には、スクリュープラグにかかる荷重およびタップ穴を加工するプレートの材質にご注意ください。
注文例
| 型式 | |
| MSWZS14-10 |
出荷日
関連情報
| ■ショートタイプ ●L寸法が短いためにスペースがない所での使用が可能です。 ●ネジの山数が少ないため、スクリュープラグにかかる荷重およびタップ穴を加工するプレ-ト材質にご注意ください。 | |
| ■座付タイプ ●座の部分により緩み防止効果があります。 ●面取り深さWによりスプリングの締過ぎを防止できます。 | |
| ■穴付タイプ ● 穴からエアおよび油を逃がし、ピンの作動不良を防止します。 |
絞り込み条件：2 項目の仕様が未選択です
ネジサイズ(M)
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 24
- 25
- 26
- 27
- 28
- 30
- 33
全長(L)(mm)
- 10
- 12
タイプ
- MSWZS
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
151円 ( 166円 ) | 在庫品1日目当日出荷可能 |
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
184円 ( 202円 ) | 在庫品1日目当日出荷可能 |
194円 ( 213円 ) | 在庫品1日目当日出荷可能 |
205円 ( 226円 ) | 在庫品1日目当日出荷可能 |
227円 ( 250円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
281円 ( 309円 ) | 在庫品1日目当日出荷可能 |
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
346円 ( 381円 ) | 在庫品1日目当日出荷可能 |
367円 ( 404円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
座付・座付ショートタイプのスクリュープラグです。材質は炭素鋼です。
スクリュープラグ 座付ショートタイプのレビュー
プレス金型バネ押さえ
5
5.02019/08/08
プレス金型バネ押さえに使用します、座無しに対してしっかり締められる＆位置が決まるので重宝しています
1人が参考にしています。
プレス金型
5
5.02018/11/09
プレス金型のバネ受けに使用。座付きなので締め込み量を気にしなくてよいので便利。
1人が参考にしています。
給脂穴の埋め栓
5
5.02018/01/16
座付のため最後までねじ込んでも抜け落ちることが無く、
簡単に取り付けできる。
ショートタイプのため肉薄の材料にも使用でき...もっと読む
1人が参考にしています。
