プレス金型部品技術窓口

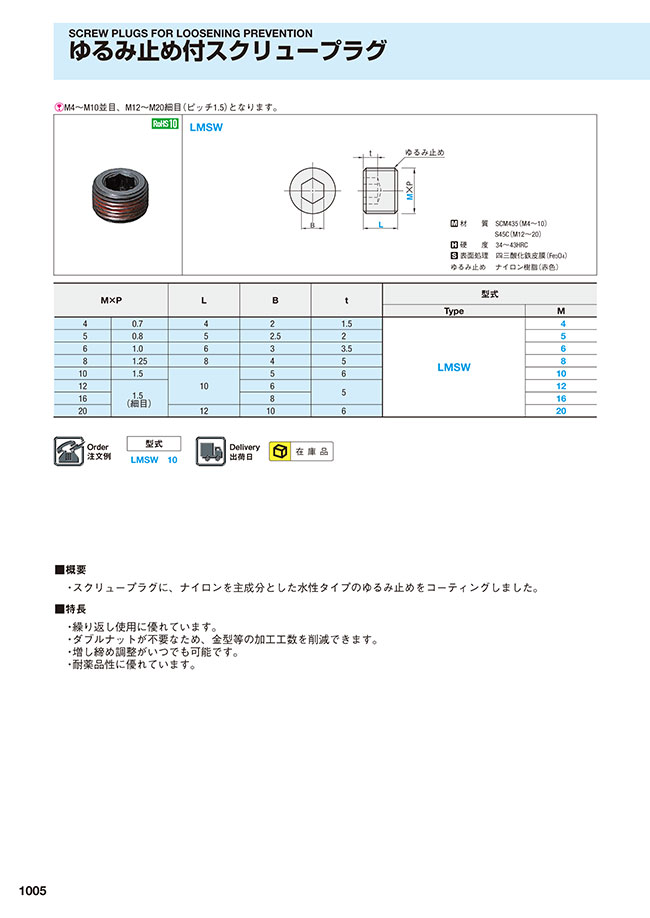

ゆるみ止め付スクリュープラグ
型番
M4～M10並目、M12～M20細目（ピッチ1.5）となります。
外形図・製品仕様
| 材質 | SCM435（M4～10） |
| S45C（M12～20） | |
| 硬度 | 34～43HRC |
| 表面処理 | 四三酸化鉄皮膜（Fe3O4） |
| ゆるみ止め | ナイロン樹脂（赤色） |
規格表
| M×P | L | B | t | 型式 | ||
|---|---|---|---|---|---|---|
| Type | M | |||||
| 4 | 0.7 | 4 | 2 | 1.5 | LMSW | 4 |
| 5 | 0.8 | 5 | 2.5 | 2 | 5 | |
| 6 | 1.0 | 6 | 3 | 3.5 | 6 | |
| 8 | 1.25 | 8 | 4 | 5 | 8 | |
| 10 | 1.5 | 10 | 5 | 6 | 10 | |
| 12 | 1.5 （細目） | 6 | 5 | 12 | ||
| 16 | 8 | 16 | ||||
| 20 | 12 | 10 | 6 | 20 | ||
注文例
出荷日
関連情報
■概要
・スクリュープラグに、ナイロンを主成分とした水性タイプのゆるみ止めをコーティングしました。
■特長
・繰り返し使用に優れています。
・ダブルナットが不要なため、金型等の加工工数を削減できます。
・増し締め調整がいつでも可能です。
・耐薬品性に優れています。
絞り込み条件：2 項目の仕様が未選択です
ネジサイズ(M)
- 4
- 5
- 6
- 8
- 10
- 12
- 16
- 20
全長(L)(mm)
- 4
- 5
- 6
- 8
- 10
- 12
タイプ
- LMSW
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
ゆるみ止め付スクリュープラグです。材質はクロモリ鋼、炭素鋼から選択可能です。
