位置決めリング
- 通常単価(税別)
- 125円～220円
- 税込単価
- 138円～242円
ノックピンと同程度の位置決めが可能な位置決めリングです。材質は軸受鋼となります...
詳細情報を確認する
商品情報

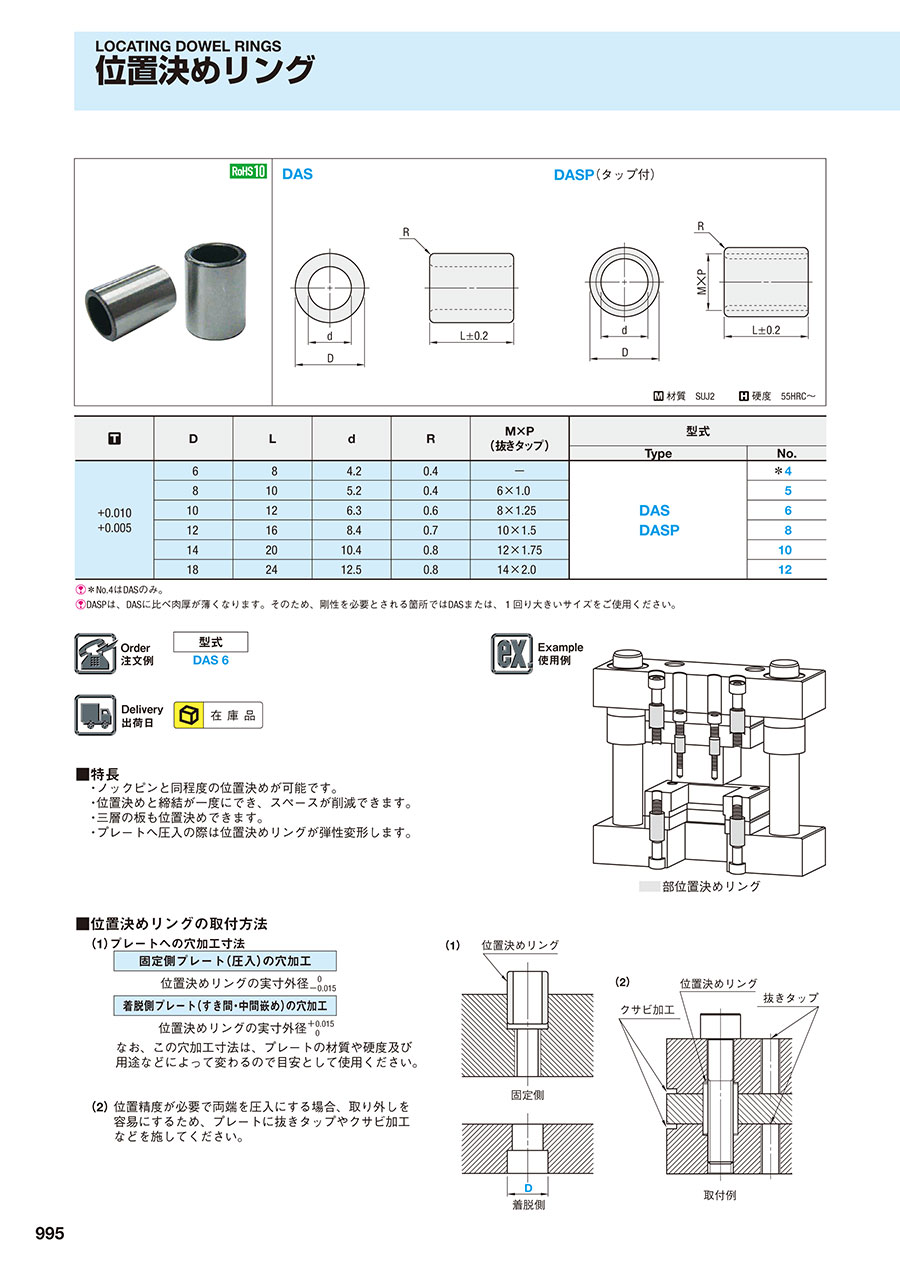

外形図・製品仕様
DAS
DASP（タップ付）
[ M ]材質 SUJ2 [ H ]硬度 55HRC～
規格表
| [ T ] | D | L | d | R | M×P （抜きタップ） | 型式 | |
|---|---|---|---|---|---|---|---|
| Type | No. | ||||||
| +0.010 +0.005 | 6 | 8 | 4.2 | 0.4 | - | DAS DASP | ※4 |
| 8 | 10 | 5.2 | 0.4 | 6×1.0 | 5 | ||
| 10 | 12 | 6.3 | 0.6 | 8×1.25 | 6 | ||
| 12 | 16 | 8.4 | 0.7 | 10×1.5 | 8 | ||
| 14 | 20 | 10.4 | 0.8 | 12×1.75 | 10 | ||
| 18 | 24 | 12.5 | 0.8 | 14×2.0 | 12 | ||
[ ! ]※No.4はDASのみ。
[ ! ]DASPは、DASに比べ肉厚が薄くなります。そのため、剛性を必要とされる箇所ではDASまたは、1回り大きいサイズをご使用ください。
注文例
| 型式 |
| DAS 6 |
出荷日
|
関連情報
■特長
・ノックピンと同程度の位置決めが可能です。
・位置決めと締結が一度にでき、スペースが削減できます。
・三層の板も位置決めできます。
・プレートへ圧入の際は位置決めリングが弾性変形します。
■位置決めリングの取付方法
| （1） | プレートへの穴加工寸法 |
| 固定側プレート（圧入）の穴加工 |
位置決めリングの実寸外径 0/-0.015
| 着脱側プレート（すき間・中間嵌め）の穴加工 |
位置決めリングの実寸外径 +0.015/0
なお、この穴加工寸法は、プレートの材質や硬度及び用途などによって変わるので目安として使用ください。
| （2） | 位置精度が必要で両端を圧入にする場合、取り外しを容易にするため、プレートに抜きタップやクサビ加工などを施してください。 | |
固定側 着脱側 取付例
| ||
使用例
部位置決めリング | ||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
125円 ( 138円 ) | 在庫品1日目当日出荷可能 |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
155円 ( 171円 ) | 在庫品1日目当日出荷可能 |
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
