段付ノックピン 【金型用標準部品】
- 通常単価(税別)
- 430円～1,220円
- 税込単価
- 473円～1,342円
通常出荷日：在庫品1日目当日出荷可能
金型用標準部品の段付ノックピンとなります。材質は炭素鋼となります。
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
MSFW
[ M ]材質 SUJ2
[ H ]硬度 58HRC～
MSFWM
(タップ付)
(タップ付)
[ M ]材質 SUJ2
[ H ]硬度 58HRC～
規格表
| MSFWMのみ | d | dL | 型式 | L | ||
|---|---|---|---|---|---|---|
| M×P | ℓ | Type | D | |||
| - | - | 4 | 5 | MSFW MSFWM （タップ付） | 5 | 15 |
| 10 | 25 | |||||
| - | - | 5 | 10 | 6 | 20 | |
| 3×0.5 | 6 | 15 | 30 | |||
| 4×0.7 | 8 | 6 | 10 | 8 | 25 | |
| 15 | 35 | |||||
| 5×0.8 | 8 | 15 | 10 | 35 | ||
| 15 | 40 | |||||
| 6×1.0 | 10 | 10 | 20 | 13 | 45 | |
| 25 | 55 | |||||
| 30 | 70 | |||||
注文例
| 型式 | － | L |
| MSFW 10 | － | 35 |
出荷日
|
関連情報
使用例
落下防止・修正に便利です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
860円 ( 946円 ) | 在庫品1日目当日出荷可能 |
1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |
1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |
1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |

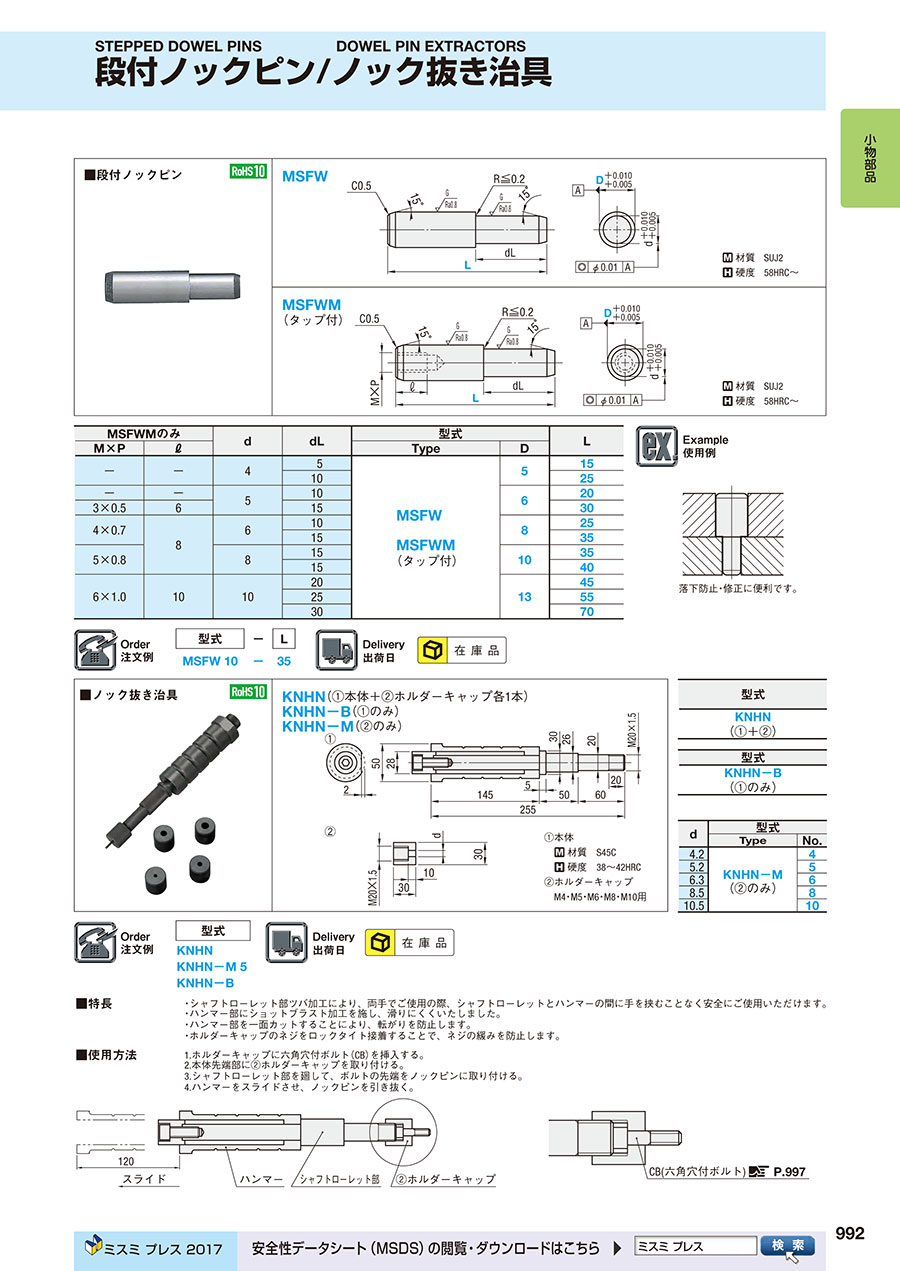

カタログ
段付ノックピン 【金型用標準部品】のレビュー
金型
4
4.02022/03/29
段差までの長さが自由に選べるようになるとより使いやすくなります。
今は中央値辺り固定なので。
1人が参考にしています。
組立
5
5.02023/04/08
精度も十分満たされており安心して使用できます。
納期も早くて助かります。
0人が参考にしています。
位置決め用
4
4.02022/12/15
検査治具の位置決め用に使用。Ф数もしっかり出ているので問題なく使用可能でした。
0人が参考にしています。
加工ミスの時に使っています。
4
4.02022/04/22
細いところと太いところが逆があれば・・・
と思ったことがあります。使用頻度は分かりませんがあれば便利です。
0人が参考にしています。
金型部品
5
5.02021/11/18
規格品としてあるので、在庫があり翌日には届いてなおかつ価格も安いほうで、よく利用させていただいています。
0人が参考にしています。
