ノックピン落下防止用スプリングプラグ 焼入れプレート用
未確定：候補が6型番あります。
商品情報
外形図・製品仕様
D6のみD公差 +0.5/+0.3
D20は規格がありません
材質 SUS304-CSP-H
規格表
| SWAL | L | 型式 | |||
|---|---|---|---|---|---|
| ※抜け力 N{kgf} | d | Type | D （適用ノックピン） | ||
| 245 | {25} | 4.8 | 6 | SWAL | 6 |
| 785 | {80} | 6.4 | 8 | 8 | |
| 1275 | {130} | 7.5 | 12 | 10 | |
| 981 | {100} | 9.2 | 12 | ||
| 981 | {100} | 10.2 | 13 | ||
| 785 | {80} | 12.5 | 16 | ||
※ 抜け力はH7の穴に10回繰り返しで抜いた時の平均値です。なお、スプリングプラグのD寸公差、圧入する穴の面粗さ、公差などにより、抜け力は変化します。
注文例
| 型式 | |
| SWAL 8 |
出荷日
関連情報
| ||
|
| |
| スクリュープラグ使用の場合と比べ、 ● タップ加工が不要です。 ● 取りはずすときは、直接ノックピン を取りはずすことができます。 | ||

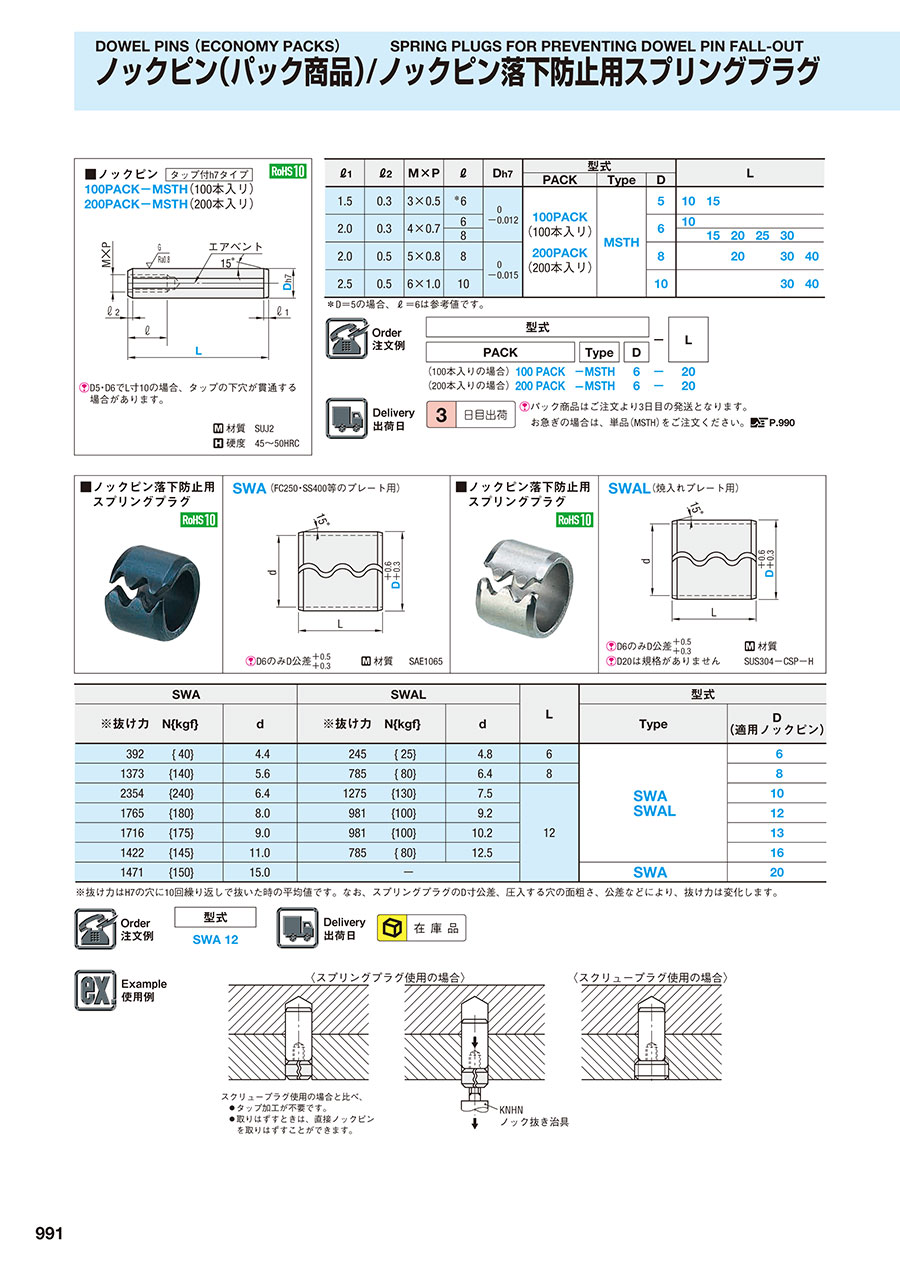

カタログ
ノックピン落下防止用スプリングプラグ 焼入れプレート用のレビュー
プレス金型の組立時位置決めノックの抜け止めに使用
5
5.02018/06/05
スクリュウプラグでの抜け止めだとタップ構造にしなければならないが、これだとその加工がいらないので、工期短縮につながる。
2人が参考にしています。
製品に使用
5
5.02021/11/10
いつも本品を自社製品に使用しています。ずっと使い続けていますので、特に気になるようなところもなく、出来上がった製品もお客...もっと読む
0人が参考にしています。
板金プレス金型型合わせノックピン落下防止
4
4.02020/03/03
プレス作業時の金型ノックピン落下防止の為に使用していますが、生産時に、ノックピンの落下も無く、メンテナンス作業時にも、全...もっと読む
0人が参考にしています。
金型プレス用
5
5.02020/02/10
ノックピンが落ちてくる箇所に後付けで加工なしで取り付けることができ、納期も短く助かりました
0人が参考にしています。
プレス金型ノックピン落下防止用
5
5.02020/02/10
上型でノックピンが落ちてくる場所に取り付けました。
後加工も必要なく助かりました。
0人が参考にしています。
よくあるご質問（FAQ）
Qノックピン落下防止用スプリングプラグはどのように取りければ良いですか？
A
傷がつかないようにプラハンマーで打ち込んでください。
Qノックピン落下防止用スプリングプラグを取り外す際の専用の器具はありますか？
A
専用の治具は取り扱っておりません。
