ノックピン　タップ付p6タイプ　【金型用標準部品】

カタログ |P.989

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（20件）

通常単価(税別): 540円～640円

税込単価: 594円～704円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ノックピン -タップ付ｈ7タイプ-【金型用標準部品】

4.4

通常価格(税別)： 160円 (税込価格：176円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ノックピン　ストレート　【金型用標準部品】

4.6

通常価格(税別)： 375円 (税込価格：413円)

通常出荷日：在庫品1日目

金型用標準部品のタップ付きp6タイプのノックピンです。材質は軸受鋼です。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
平行ピン
ねじ/ねじ穴有無
内ねじ
末端形状
片側テーパ/面取
材質
SUJ2
詳細材質
SUJ2
軸径公差
プラス公差
エアベント有無
あり
タップ穴
片側タップ
表面処理
なし
販売単位
バラ(1個から購入可能)

無料3D-CADライブラリー申し込み受付中

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

MST（タップ付p6タイプ）

[ ! ]D5・6でL寸10の場合、タップの下穴が貫通する場合があります。

[ M ]材質 SUJ2
[ H ]硬度 45～50HRC

規格表

ℓ₁	ℓ₂	M×P	ℓ	Dp6	型式		L
ℓ₁	ℓ₂	M×P	ℓ	Dp6	Type	D	L
1.5	0.5	3×0.5	※6	+0.020 +0.012	MST	5	10	15	20	25	30
2.0		4×0.7	※8			6	10	15	20	25	30	35	40		50
		4×0.7				6	10	15	20	25	30	35	40		50
	0.7	5×0.8		+0.024 +0.015		8		15	20	25	30	35	40	45	50	60	70	80
2.5	0.7	6×1.0	10	+0.024 +0.015		10		15	20	25	30	35	40	45	50	60	70	80
	1.0	6×1.0	10	+0.029 +0.018		12			20		30		40		50	60	70	80
		8×1.25	15			13							40		50	60	70	80
3.0		8×1.25	15			16							40		50	60	70	80
3.0		10×1.5	18	+0.035 +0.022		20									50	60	70	80

[ ! ]ℓ₁・ℓ₂寸法は参考値です。
[ ! ]※D＝5の場合、ℓ＝6は参考値です。
[ ! ]※D＝6、L＝10の場合のみℓ＝6

注文例


型式	-	L
MST8	-	20

出荷日

在庫品

型番リスト

表示件数

型番

呼び径	長さ	はめあい公差	RoHS?	最小発注数量

5	10	+0.020/+0.012	10	1個
5	15	+0.020/+0.012	10	1個
5	20	+0.020/+0.012	10	1個
5	25	+0.020/+0.012	10	1個
5	30	+0.020/+0.012	10	1個
6	10	+0.020/+0.012	10	1個
6	15	+0.020/+0.012	10	1個
6	20	+0.020/+0.012	10	1個
6	25	+0.020/+0.012	10	1個
6	30	+0.020/+0.012	10	1個
6	35	+0.020/+0.012	10	1個
6	40	+0.020/+0.012	10	1個
6	50	+0.020/+0.012	10	1個
8	15	+0.024/+0.015	10	1個
8	20	+0.024/+0.015	10	1個
8	25	+0.024/+0.015	10	1個
8	30	+0.024/+0.015	10	1個
8	35	+0.024/+0.015	10	1個
8	40	+0.024/+0.015	10	1個
8	45	+0.024/+0.015	10	1個
8	50	+0.024/+0.015	10	1個
8	60	+0.024/+0.015	10	1個
8	70	+0.024/+0.015	10	1個
8	80	+0.024/+0.015	10	1個
10	15	+0.024/+0.015	10	1個
10	20	+0.024/+0.015	10	1個
10	25	+0.024/+0.015	10	1個
10	30	+0.024/+0.015	10	1個
10	35	+0.024/+0.015	10	1個
10	40	+0.024/+0.015	10	1個
10	45	+0.024/+0.015	10	1個
10	50	+0.024/+0.015	10	1個
10	60	+0.024/+0.015	10	1個
10	70	+0.024/+0.015	10	1個
10	80	+0.024/+0.015	10	1個
12	20	+0.029/+0.018	10	1個
12	30	+0.029/+0.018	10	1個
12	40	+0.029/+0.018	10	1個
12	50	+0.029/+0.018	10	1個
12	60	+0.029/+0.018	10	1個
12	70	+0.029/+0.018	10	1個
12	80	+0.029/+0.018	10	1個
13	40	+0.029/+0.018	10	1個
13	50	+0.029/+0.018	10	1個
13	60	+0.029/+0.018	10	1個
13	70	+0.029/+0.018	10	1個
13	80	+0.029/+0.018	10	1個
16	40	+0.029/+0.018	10	1個
16	50	+0.029/+0.018	10	1個
16	60	+0.029/+0.018	10	1個
16	70	+0.029/+0.018	10	1個
16	80	+0.029/+0.018	10	1個
20	50	+0.035/+0.022	10	1個
20	60	+0.035/+0.022	10	1個
20	70	+0.035/+0.022	10	1個
20	80	+0.035/+0.022	10	1個

通常単価(税別) (税込単価)	通常出荷日

560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
545円 ( 600円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
600円 ( 660円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

金型用標準部品のタップ付きp6タイプのノックピンです。材質は軸受鋼です。

カタログ

商品TOP

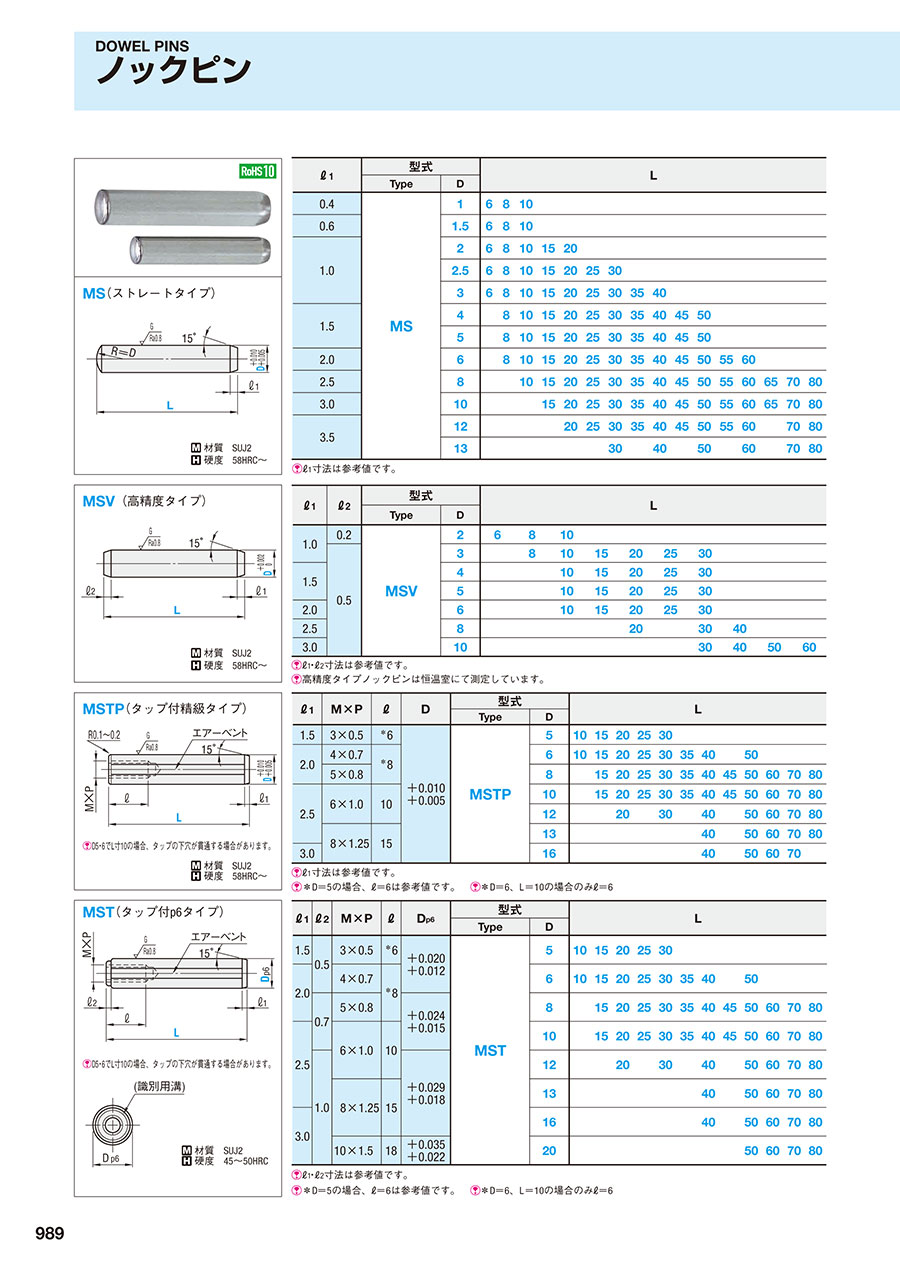

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
