ボールロックリテーナ　ヘビー級トライアングル

カタログ |P.962

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 4,470円～5,900円

税込単価: 4,917円～6,490円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールロック用バッキングプラグ/ボール/スプリング

通常価格(税別)： 290円 (税込価格：319円)

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールロックリテーナ　ライト級コンパクト

通常価格(税別)： 3,420円 (税込価格：3,762円)

通常出荷日：在庫品1日目

ヘビー級・トライアングルタイプのボールロックリテーナです。材質はクロモリ鋼です...

詳細情報を確認する

種別
ヘビー級パンチ用

無料3D-CADライブラリー申し込み受付中

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

P.938の注意事項をご確認ください。

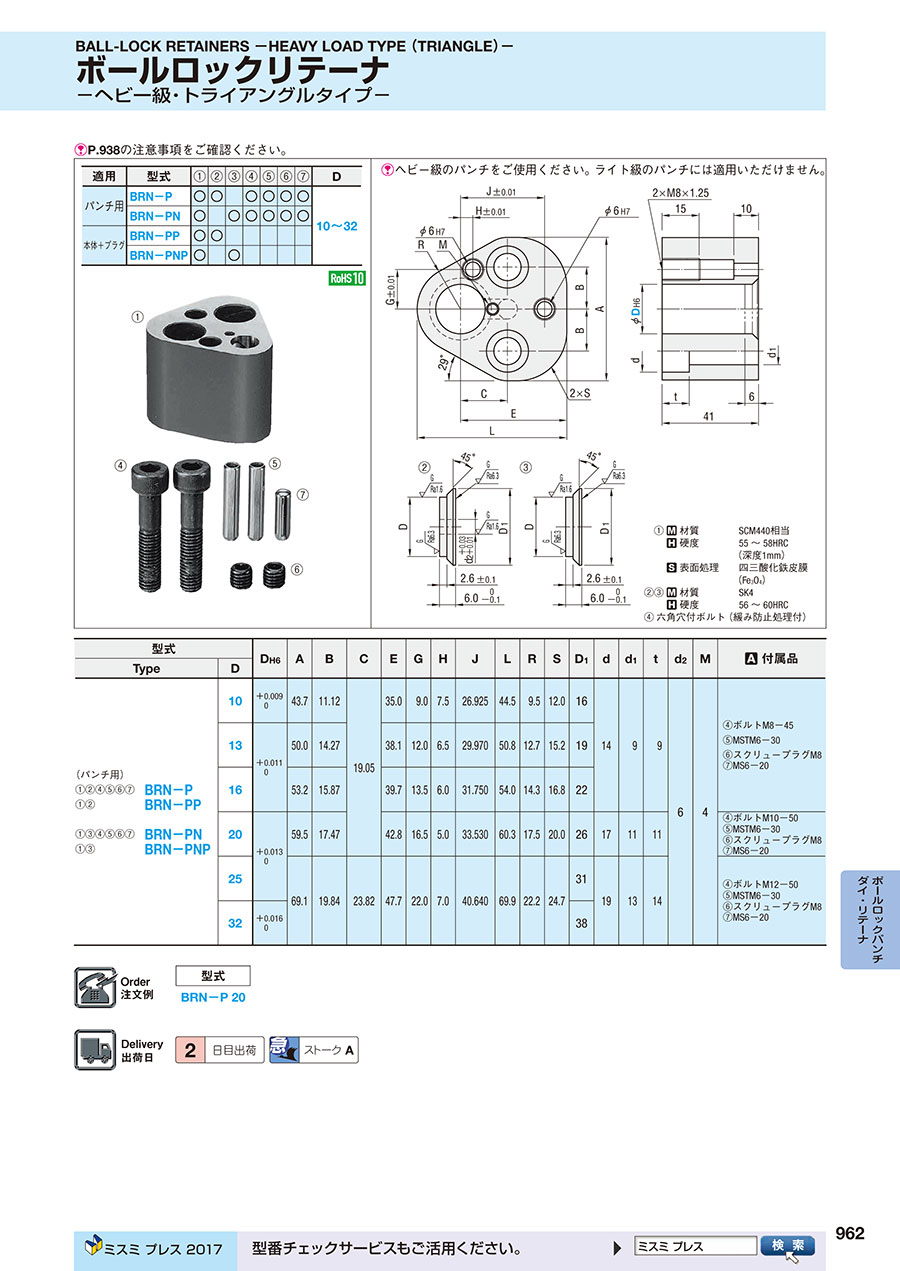

外形図・製品仕様

ヘビー級のパンチをご使用ください。ライト級のパンチには適用いただけません。

（1）	材質	SCM440相当
	硬度	55 ～ 58HRC（深度1mm）
	表面処理	四三酸化鉄皮膜（Fe₃O₄）
（2）（3）	材質	SK4
	硬度	56 ～ 60HRC
（4）	六角穴付ボルト（緩み防止処理付）

適用	型式	（1）	（2）	（3）	（4）	（5）	（6）	（7）	D
パンチ用	BRN-P	○	○		○	○	○	○	10～32
パンチ用	BRN-PN	○		○	○	○	○	○
本体+プラグ	BRN-PP	○	○
本体+プラグ	BRN-PNP	○		○

規格表

型式			D_H6	A	B	C	E	G	H	J	L	R	S	D₁	d	d₁	t	d₂	M	付属品
Type		D	D_H6	A	B	C	E	G	H	J	L	R	S	D₁	d	d₁	t	d₂	M	付属品
（パンチ用）		10	+0.009 0	43.7	11.12	19.05	35.0	9.0	7.5	26.925	44.5	9.5	12.0	16	14	9	9	6	4	（4）ボルトM8-45 （5）MSTM6-30 （6）スクリュープラグM8 （7）MS6-20
（1）（2）（4）（5）（6）（7）	BRN-P	13	+0.011 0	50.0	14.27		38.1	12.0	6.5	29.970	50.8	12.7	15.2	19
（1）（2）	BRN-PP	16	+0.011 0	53.2	15.87		39.7	13.5	6.0	31.750	54.0	14.3	16.8	22
		20	+0.013 0	59.5	17.47		42.8	16.5	5.0	33.530	60.3	17.5	20.0	26	17	11	11			（4）ボルトM10-50 （5）MSTM6-30 （6）スクリュープラグM8 （7）MS6-20
（1）（3）（4）（5）（6）（7）	BRN-PN	25	+0.013 0	69.1	19.84	23.82	47.7	22.0	7.0	40.640	69.9	22.2	24.7	31	19	13	14			（4）ボルトM12-50 （5）MSTM6-30 （6）スクリュープラグM8 （7）MS6-20
（1）（3）	BRN-PNP	32	+0.016 0	69.1	19.84	23.82	47.7	22.0	7.0	40.640	69.9	22.2	24.7	38	19	13	14			（4）ボルトM12-50 （5）MSTM6-30 （6）スクリュープラグM8 （7）MS6-20

注文例

出荷日

型番リスト

表示件数

型番

構成部品

D(適応パンチ径)

(mm)

バッキングプラグのノック穴有無

RoHS?

最小発注数量

セット	10	有	10	1個
セット	13	有	10	1個
セット	16	有	10	1個
セット	20	有	10	1個
セット	25	有	10	1個
セット	32	有	10	1個
セット	10	無	10	1個
セット	13	無	10	1個
セット	16	無	10	1個
セット	20	無	10	1個
セット	25	無	10	1個
セット	32	無	10	1個
本体単品+プラグ	10	無	10	1個
本体単品+プラグ	13	無	10	1個
本体単品+プラグ	16	無	10	1個
本体単品+プラグ	20	無	10	1個
本体単品+プラグ	25	無	10	1個
本体単品+プラグ	32	無	10	1個
本体単品+プラグ	10	有	10	1個
本体単品+プラグ	13	有	10	1個
本体単品+プラグ	16	有	10	1個
本体単品+プラグ	20	有	10	1個
本体単品+プラグ	25	有	10	1個
本体単品+プラグ	32	有	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
4,920円 ( 5,412円 )	在庫品1日目当日出荷可能
4,920円 ( 5,412円 )	在庫品1日目当日出荷可能
5,310円 ( 5,841円 )	在庫品1日目当日出荷可能
5,900円 ( 6,490円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
4,920円 ( 5,412円 )	在庫品1日目当日出荷可能
4,920円 ( 5,412円 )	在庫品1日目当日出荷可能
5,310円 ( 5,841円 )	在庫品1日目当日出荷可能
5,900円 ( 6,490円 )	2日目
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
4,770円 ( 5,247円 )	在庫品1日目当日出荷可能
4,770円 ( 5,247円 )	在庫品1日目当日出荷可能
5,150円 ( 5,665円 )	在庫品1日目当日出荷可能
5,730円 ( 6,303円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
4,770円 ( 5,247円 )	在庫品1日目当日出荷可能
4,770円 ( 5,247円 )	在庫品1日目当日出荷可能
5,150円 ( 5,665円 )	在庫品1日目当日出荷可能
5,730円 ( 6,303円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ヘビー級・トライアングルタイプのボールロックリテーナです。材質はクロモリ鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールロックリテーナ　ヘビー級トライアングルのレビュー

この商品のレビューはありません
