ボールロックリテーナ　ヘビー級コンパクト

カタログ |P.960

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 4,000円～5,650円

税込単価: 4,400円～6,215円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールロックリテーナ　ライト級コンパクト

通常価格(税別)： 3,420円 (税込価格：3,762円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールロックリテーナ　ライト級トライアングル

通常価格(税別)： 3,680円 (税込価格：4,048円)

通常出荷日：在庫品1日目

ヘビー級・コンパクトタイプのボールロックリテーナです。材質はクロモリ鋼です。

詳細情報を確認する

種別
ヘビー級パンチ用

無料3D-CADライブラリー申し込み受付中

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

P.938の注意事項をご確認ください。

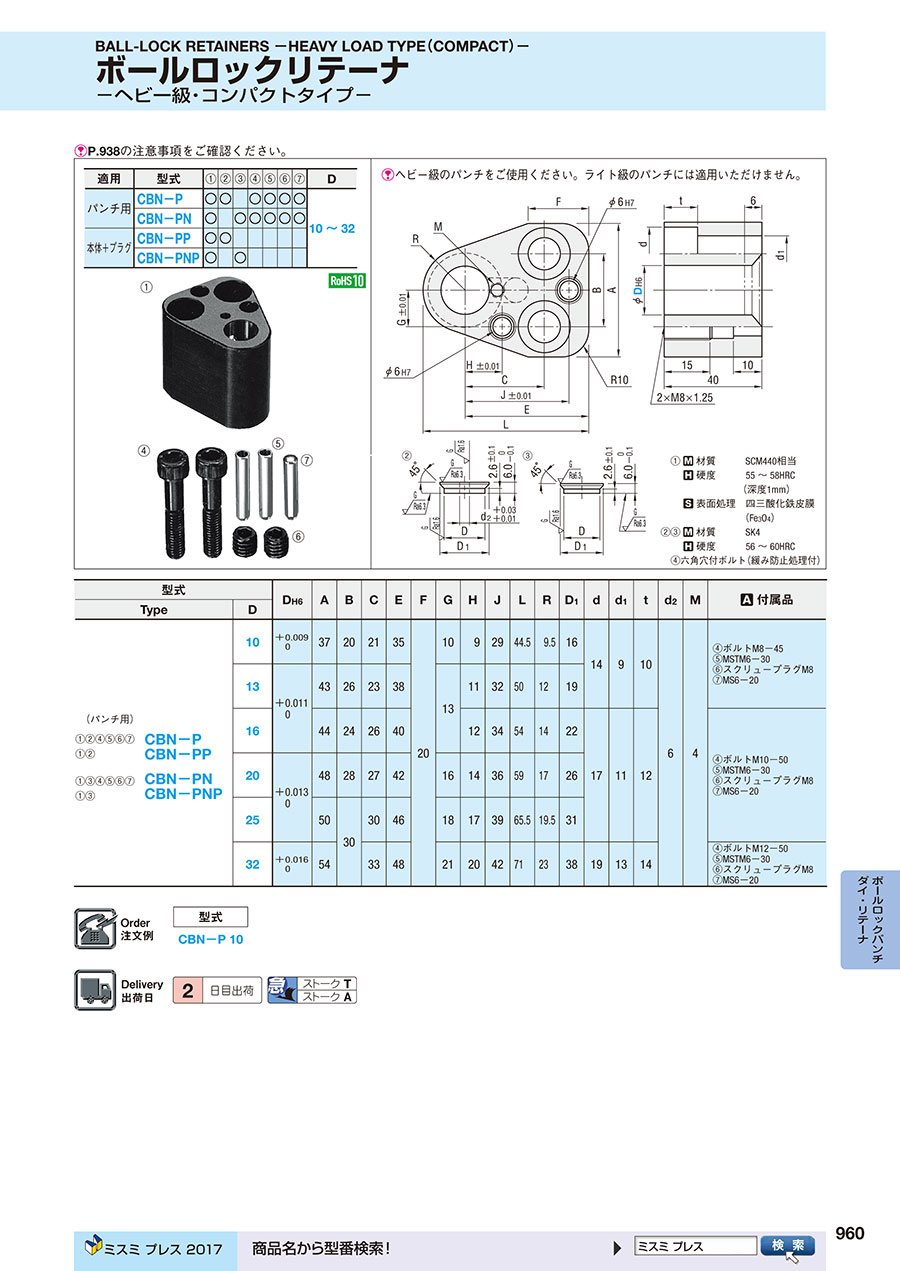

外形図・製品仕様

ヘビー級のパンチをご使用ください。ライト級のパンチには適用いただけません。

（1）	材質	SCM440相当
	硬度	55 ～ 58HRC（深度1mm）
	表面処理	四三酸化鉄皮膜（Fe₃O₄）
（2）（3）	材質	SK4
	硬度	56 ～ 60HRC
（4）	六角穴付ボルト（緩み防止処理付）

適用	型式	（1）	（2）	（3）	（4）	（5）	（6）	（7）	D
パンチ用	CBN-P	○	○		○	○	○	○	10～32
パンチ用	CBN-PN	○		○	○	○	○	○
本体+プラグ	CBN-PP	○	○
本体+プラグ	CBN-PNP	○		○

規格表

型式			D_H6	A	B	C	E	F	G	H	J	L	R	D₁	d	d₁	t	d₂	M	付属品
Type		D	D_H6	A	B	C	E	F	G	H	J	L	R	D₁	d	d₁	t	d₂	M	付属品
（パンチ用）		10	+0.009 0	37	20	21	35	20	10	9	29	44.5	9.5	16	14	9	10	6	4	（4）ボルトM8-45 （5）MSTM6-30 （6）スクリュープラグM8 （7）MS6-20
（1）（2）（4）（5）（6）（7）	CBN-P	13	+0.011 0	43	26	23	38		13	11	32	50	12	19	14	9	10			（4）ボルトM8-45 （5）MSTM6-30 （6）スクリュープラグM8 （7）MS6-20
（1）（2）	CBN-PP	16	+0.011 0	44	24	26	40		13	12	34	54	14	22	17	11	12			（4）ボルトM10-50 （5）MSTM6-30 （6）スクリュープラグM8 （7）MS6-20
		20	+0.013 0	48	28	27	42		16	14	36	59	17	26
（1）（3）（4）（5）（6）（7）	CBN-PN	25	+0.013 0	50	30	30	46		18	17	39	65.5	19.5	31
（1）（3）	CBN-PNP	32	+0.016 0	54	30	33	48		21	20	42	71	23	38	19	13	14			（4）ボルトM12-50 （5）MSTM6-30 （6）スクリュープラグM8 （7）MS6-20

注文例

出荷日

型番リスト

表示件数

型番

構成部品

D(適応パンチ径)

(mm)

バッキングプラグのノック穴有無

RoHS?

最小発注数量

セット	10	有	10	1個
セット	13	有	10	1個
セット	16	有	10	1個
セット	20	有	10	1個
セット	25	有	10	1個
セット	32	有	10	1個
セット	10	無	10	1個
セット	13	無	10	1個
セット	16	無	10	1個
セット	20	無	10	1個
セット	25	無	10	1個
セット	32	無	10	1個
本体単品+プラグ	10	無	10	1個
本体単品+プラグ	13	無	10	1個
本体単品+プラグ	16	無	10	1個
本体単品+プラグ	20	無	10	1個
本体単品+プラグ	25	無	10	1個
本体単品+プラグ	32	無	10	1個
本体単品+プラグ	10	有	10	1個
本体単品+プラグ	13	有	10	1個
本体単品+プラグ	16	有	10	1個
本体単品+プラグ	20	有	10	1個
本体単品+プラグ	25	有	10	1個
本体単品+プラグ	32	有	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,140円 ( 4,554円 )	在庫品1日目当日出荷可能
4,370円 ( 4,807円 )	在庫品1日目当日出荷可能
4,590円 ( 5,049円 )	在庫品1日目当日出荷可能
4,830円 ( 5,313円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
5,650円 ( 6,215円 )	2日目
4,140円 ( 4,554円 )	在庫品1日目当日出荷可能
4,370円 ( 4,807円 )	在庫品1日目当日出荷可能
4,590円 ( 5,049円 )	在庫品1日目当日出荷可能
4,830円 ( 5,313円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
5,650円 ( 6,215円 )	在庫品1日目当日出荷可能
4,000円 ( 4,400円 )	在庫品1日目当日出荷可能
4,220円 ( 4,642円 )	在庫品1日目当日出荷可能
4,440円 ( 4,884円 )	在庫品1日目当日出荷可能
4,670円 ( 5,137円 )	在庫品1日目当日出荷可能
5,020円 ( 5,522円 )	在庫品1日目当日出荷可能
5,480円 ( 6,028円 )	在庫品1日目当日出荷可能
4,000円 ( 4,400円 )	在庫品1日目当日出荷可能
4,220円 ( 4,642円 )	在庫品1日目当日出荷可能
4,440円 ( 4,884円 )	在庫品1日目当日出荷可能
4,670円 ( 5,137円 )	在庫品1日目当日出荷可能
5,020円 ( 5,522円 )	在庫品1日目当日出荷可能
5,480円 ( 6,028円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ヘビー級・コンパクトタイプのボールロックリテーナです。材質はクロモリ鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールロックリテーナ　ヘビー級コンパクトのレビュー

この商品のレビューはありません
