ボールロックジェクタパンチ　ライト級スパナ溝付

カタログ |P.949

通常単価(税別): -

税込単価: -

通常出荷日：2日目～3日目

ライト級・スパナ溝付のボールロックジェクタパンチです。材質はダイス鋼です。

よく一緒に見られています

ミスミ

ボールロックパンチ　ライト級

通常出荷日：2 日目～

よく一緒に見られています

ミスミ

ボールロックジェクタパンチ　ライト級

通常出荷日：2 日目～

未確定：候補が432型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
SKD11相当 60～63HRC	KLJ		L＞S

スパナ溝はパンチが正しくロックされているかを確認するためのものです。

規格表

型式				L					指定0.01mm単位				B	F	d （穴径）
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D						min.Pmax.	P・Kmax.	P・Wmin.	R
KLJ			10	63	71	74	80	90	3.00～9.97	9.90	3.00		13	8	1.5
			13						6.00～12.97	12.90	6.00		13	10	1.8
			16						10.00～15.97	15.90	6.00		19	13	2.8
			20						13.00～19.97	19.90	6.00			17
			25						18.00～24.97	24.90	6.00			22
			32						22.00～31.97	31.90	6.00			29
			10		71	74	80	90	3.00～9.97	9.90	3.00		19	8	1.5
			13						6.00～12.97	12.90	6.00		19	10	1.8
			16						10.00～15.97	15.90	6.00		25	13	2.8
			20						13.00～19.97	19.90	6.00			17
			25						18.00～24.97	24.90	6.00			22
			32						22.00～31.97	31.90	6.00			29

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

KLJAL10-[71,74,80,90]-P[3-9.97/0.01]

KLJAL10-[71,74,80,90]-PC[2.8-2.99/0.01]

KLJAL10-LC[47-89.9/0.1]-P[3-9.97/0.01]

KLJAL10-LC[47-89.9/0.1]-PC[2.8-2.99/0.01]

KLJAL13-[71,74,80,90]-P[6-12.97/0.01]

KLJAL13-[71,74,80,90]-PC[5-5.99/0.01]

KLJAL13-LC[47-89.9/0.1]-P[6-12.97/0.01]

KLJAL13-LC[47-89.9/0.1]-PC[5-5.99/0.01]

KLJAL16-[71,74,80,90]-P[10-15.97/0.01]

KLJAL16-[71,74,80,90]-PC[8-9.99/0.01]

KLJAL16-LC[47-89.9/0.1]-P[10-15.97/0.01]

KLJAL16-LC[47-89.9/0.1]-PC[8-9.99/0.01]

KLJAL20-[71,74,80,90]-P[13-19.97/0.01]

KLJAL20-[71,74,80,90]-PC[9-12.99/0.01]

KLJAL20-LC[47-89.9/0.1]-P[13-19.97/0.01]

KLJAL20-LC[47-89.9/0.1]-PC[9-12.99/0.01]

KLJAL25-[71,74,80,90]-P[18-24.97/0.01]

KLJAL25-[71,74,80,90]-PC[9-17.99/0.01]

KLJAL25-LC[47-89.9/0.1]-P[18-24.97/0.01]

KLJAL25-LC[47-89.9/0.1]-PC[9-17.99/0.01]

KLJAL32-[71,74,80,90]-P[22-31.97/0.01]

KLJAL32-[71,74,80,90]-PC[15-21.99/0.01]

KLJAL32-LC[47-89.9/0.1]-P[22-31.97/0.01]

KLJAL32-LC[47-89.9/0.1]-PC[15-21.99/0.01]

KLJAS10-[63,71,74,80,90]-P[3-9.97/0.01]

KLJAS10-[63,71,74,80,90]-PC[2.8-2.99/0.01]

KLJAS10-LC[47-89.9/0.1]-P[3-9.97/0.01]

KLJAS10-LC[47-89.9/0.1]-PC[2.8-2.99/0.01]

KLJAS13-[63,71,74,80,90]-P[6-12.97/0.01]

KLJAS13-[63,71,74,80,90]-PC[5-5.99/0.01]

KLJAS13-LC[47-89.9/0.1]-P[6-12.97/0.01]

KLJAS13-LC[47-89.9/0.1]-PC[5-5.99/0.01]

KLJAS16-[63,71,74,80,90]-P[10-15.97/0.01]

KLJAS16-[63,71,74,80,90]-PC[8-9.99/0.01]

KLJAS16-LC[47-89.9/0.1]-P[10-15.97/0.01]

KLJAS16-LC[47-89.9/0.1]-PC[8-9.99/0.01]

KLJAS20-[63,71,74,80,90]-P[13-19.97/0.01]

KLJAS20-[63,71,74,80,90]-PC[9-12.99/0.01]

KLJAS20-LC[47-89.9/0.1]-P[13-19.97/0.01]

KLJAS20-LC[47-89.9/0.1]-PC[9-12.99/0.01]

KLJAS25-[63,71,74,80,90]-P[18-24.97/0.01]

KLJAS25-[63,71,74,80,90]-PC[9-17.99/0.01]

KLJAS25-LC[47-89.9/0.1]-P[18-24.97/0.01]

KLJAS25-LC[47-89.9/0.1]-PC[9-17.99/0.01]

KLJAS32-[63,71,74,80,90]-P[22-31.97/0.01]

KLJAS32-[63,71,74,80,90]-PC[15-21.99/0.01]

KLJAS32-LC[47-89.9/0.1]-P[22-31.97/0.01]

KLJAS32-LC[47-89.9/0.1]-PC[15-21.99/0.01]

KLJDL10-[71,74,80,90]-P[3-9.9/0.01]-W[3-9.9/0.01]

KLJDL10-[71,74,80,90]-P[3-9.9/0.01]-WC[2.8-2.99/0.01]

KLJDL10-[71,74,80,90]-PC[2.8-2.99/0.01]-W[3-9.9/0.01]

KLJDL10-[71,74,80,90]-PC[2.8-2.99/0.01]-WC[2.8-2.99/0.01]

KLJDL10-LC[47-89.9/0.1]-P[3-9.9/0.01]-W[3-9.9/0.01]

KLJDL10-LC[47-89.9/0.1]-P[3-9.9/0.01]-WC[2.8-2.99/0.01]

KLJDL10-LC[47-89.9/0.1]-PC[2.8-2.99/0.01]-W[3-9.9/0.01]

KLJDL10-LC[47-89.9/0.1]-PC[2.8-2.99/0.01]-WC[2.8-2.99/0.01]

KLJDL13-[71,74,80,90]-P[6-12.9/0.01]-W[6-12.9/0.01]

KLJDL13-[71,74,80,90]-P[6-12.9/0.01]-WC[5-5.99/0.01]

KLJDL13-[71,74,80,90]-PC[5-5.99/0.01]-W[6-12.9/0.01]

KLJDL13-[71,74,80,90]-PC[5-5.99/0.01]-WC[5-5.99/0.01]

刃先形状

B(刃先長さ)

(mm)

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	L	10	71 ～ 90	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	71 ～ 90	-	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	L	10	-	47 ～ 89.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	-	47 ～ 89.9	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	L	13	71 ～ 90	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	71 ～ 90	-	-	5 ～ 5.99	-	-	-	10	1個
丸形	L	13	-	47 ～ 89.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	-	47 ～ 89.9	-	5 ～ 5.99	-	-	-	10	1個
丸形	L	16	71 ～ 90	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	71 ～ 90	-	-	8 ～ 9.99	-	-	-	10	1個
丸形	L	16	-	47 ～ 89.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	-	47 ～ 89.9	-	8 ～ 9.99	-	-	-	10	1個
丸形	L	20	71 ～ 90	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	71 ～ 90	-	-	9 ～ 12.99	-	-	-	10	1個
丸形	L	20	-	47 ～ 89.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	-	47 ～ 89.9	-	9 ～ 12.99	-	-	-	10	1個
丸形	L	25	71 ～ 90	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	71 ～ 90	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	25	-	47 ～ 89.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	-	47 ～ 89.9	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	32	71 ～ 90	-	22 ～ 31.97	-	-	-	-	10	1個
丸形	L	32	71 ～ 90	-	-	15 ～ 21.99	-	-	-	10	1個
丸形	L	32	-	47 ～ 89.9	22 ～ 31.97	-	-	-	-	10	1個
丸形	L	32	-	47 ～ 89.9	-	15 ～ 21.99	-	-	-	10	1個
丸形	S	10	63 ～ 90	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	63 ～ 90	-	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	S	10	-	47 ～ 89.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	-	47 ～ 89.9	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	S	13	63 ～ 90	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	63 ～ 90	-	-	5 ～ 5.99	-	-	-	10	1個
丸形	S	13	-	47 ～ 89.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	-	47 ～ 89.9	-	5 ～ 5.99	-	-	-	10	1個
丸形	S	16	63 ～ 90	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	63 ～ 90	-	-	8 ～ 9.99	-	-	-	10	1個
丸形	S	16	-	47 ～ 89.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	-	47 ～ 89.9	-	8 ～ 9.99	-	-	-	10	1個
丸形	S	20	63 ～ 90	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	63 ～ 90	-	-	9 ～ 12.99	-	-	-	10	1個
丸形	S	20	-	47 ～ 89.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	-	47 ～ 89.9	-	9 ～ 12.99	-	-	-	10	1個
丸形	S	25	63 ～ 90	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	63 ～ 90	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	25	-	47 ～ 89.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	-	47 ～ 89.9	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	32	63 ～ 90	-	22 ～ 31.97	-	-	-	-	10	1個
丸形	S	32	63 ～ 90	-	-	15 ～ 21.99	-	-	-	10	1個
丸形	S	32	-	47 ～ 89.9	22 ～ 31.97	-	-	-	-	10	1個
丸形	S	32	-	47 ～ 89.9	-	15 ～ 21.99	-	-	-	10	1個
長方形	L	10	71 ～ 90	-	3 ～ 9.9	-	-	3 ～ 9.9	-	10	1個
長方形	L	10	71 ～ 90	-	3 ～ 9.9	-	-	-	2.8 ～ 2.99	10	1個
長方形	L	10	71 ～ 90	-	-	2.8 ～ 2.99	-	3 ～ 9.9	-	10	1個
長方形	L	10	71 ～ 90	-	-	2.8 ～ 2.99	-	-	2.8 ～ 2.99	10	1個
長方形	L	10	-	47 ～ 89.9	3 ～ 9.9	-	-	3 ～ 9.9	-	10	1個
長方形	L	10	-	47 ～ 89.9	3 ～ 9.9	-	-	-	2.8 ～ 2.99	10	1個
長方形	L	10	-	47 ～ 89.9	-	2.8 ～ 2.99	-	3 ～ 9.9	-	10	1個
長方形	L	10	-	47 ～ 89.9	-	2.8 ～ 2.99	-	-	2.8 ～ 2.99	10	1個
長方形	L	13	71 ～ 90	-	6 ～ 12.9	-	-	6 ～ 12.9	-	10	1個
長方形	L	13	71 ～ 90	-	6 ～ 12.9	-	-	-	5 ～ 5.99	10	1個
長方形	L	13	71 ～ 90	-	-	5 ～ 5.99	-	6 ～ 12.9	-	10	1個
長方形	L	13	71 ～ 90	-	-	5 ～ 5.99	-	-	5 ～ 5.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ライト級・スパナ溝付のボールロックジェクタパンチです。材質はダイス鋼です。

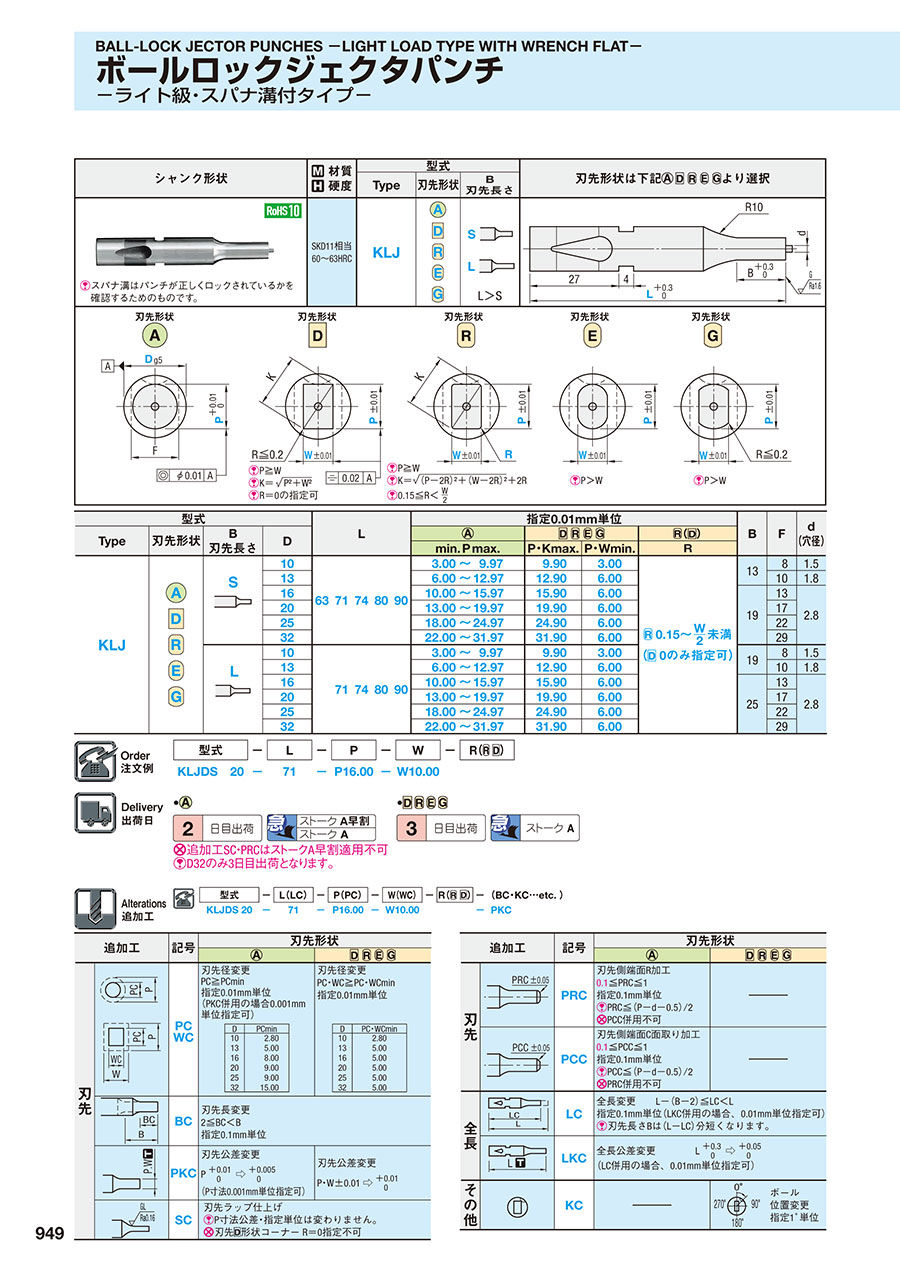

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
