ボールロックパンチ ヘビー級スパナ溝付
ヘビー級・スパナ溝付のボールロックパンチです。材質はハイス鋼です。
詳細情報を確認する未確定：候補が432型番あります。
商品情報
外形図・製品仕様
スパナ溝はパンチが正しくロックされているかを確認するためのものです。
| 材質 硬度 | 型式 | ||
|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | |
| SKH51相当 61～64HRC | KBP |
|
L＞S |

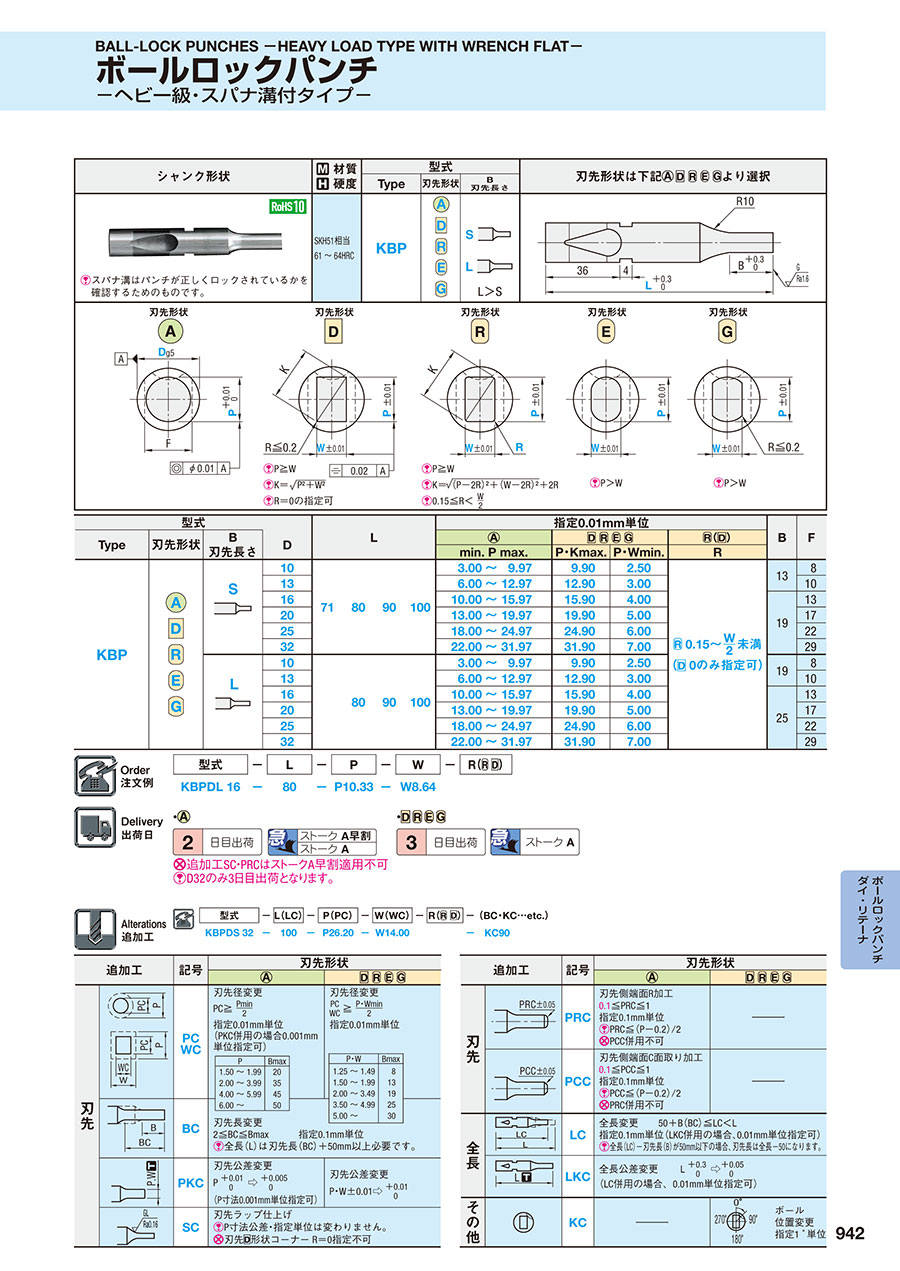

規格表
| 型式 | L | 指定0.01mm単位 | B | F | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | D |
|
|
| |||||||
| min. P max. | P・Kmax. | P・Wmin. | R | ||||||||||
| KBP |
|
| 10 | 71 | 80 | 90 | 100 | 3.00～9.97 | 9.90 | 2.50 |
| 13 | 8 |
| 13 | 6.00～12.97 | 12.90 | 3.00 | 10 | |||||||||
| 16 | 10.00～15.97 | 15.90 | 4.00 | 19 | 13 | ||||||||
| 20 | 13.00～19.97 | 19.90 | 5.00 | 17 | |||||||||
| 25 | 18.00～24.97 | 24.90 | 6.00 | 22 | |||||||||
| 32 | 22.00～31.97 | 31.90 | 7.00 | 29 | |||||||||
| 10 | 80 | 90 | 100 | 3.00～9.97 | 9.90 | 2.50 | 19 | 8 | ||||
| 13 | 6.00～12.97 | 12.90 | 3.00 | 10 | |||||||||
| 16 | 10.00～15.97 | 15.90 | 4.00 | 25 | 13 | ||||||||
| 20 | 13.00～19.97 | 19.90 | 5.00 | 17 | |||||||||
| 25 | 18.00～24.97 | 24.90 | 6.00 | 22 | |||||||||
| 32 | 22.00～31.97 | 31.90 | 7.00 | 29 | |||||||||
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ボールロックパンチ ヘビー級スパナ溝付のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qスパナ溝付きのボールロックパンチは何故スパナ溝を付けているのですか？
A
パンチが正しく固定されているかを確認するためです。
