ミスミ

ボールロックパンチ　ライト級スパナ溝付

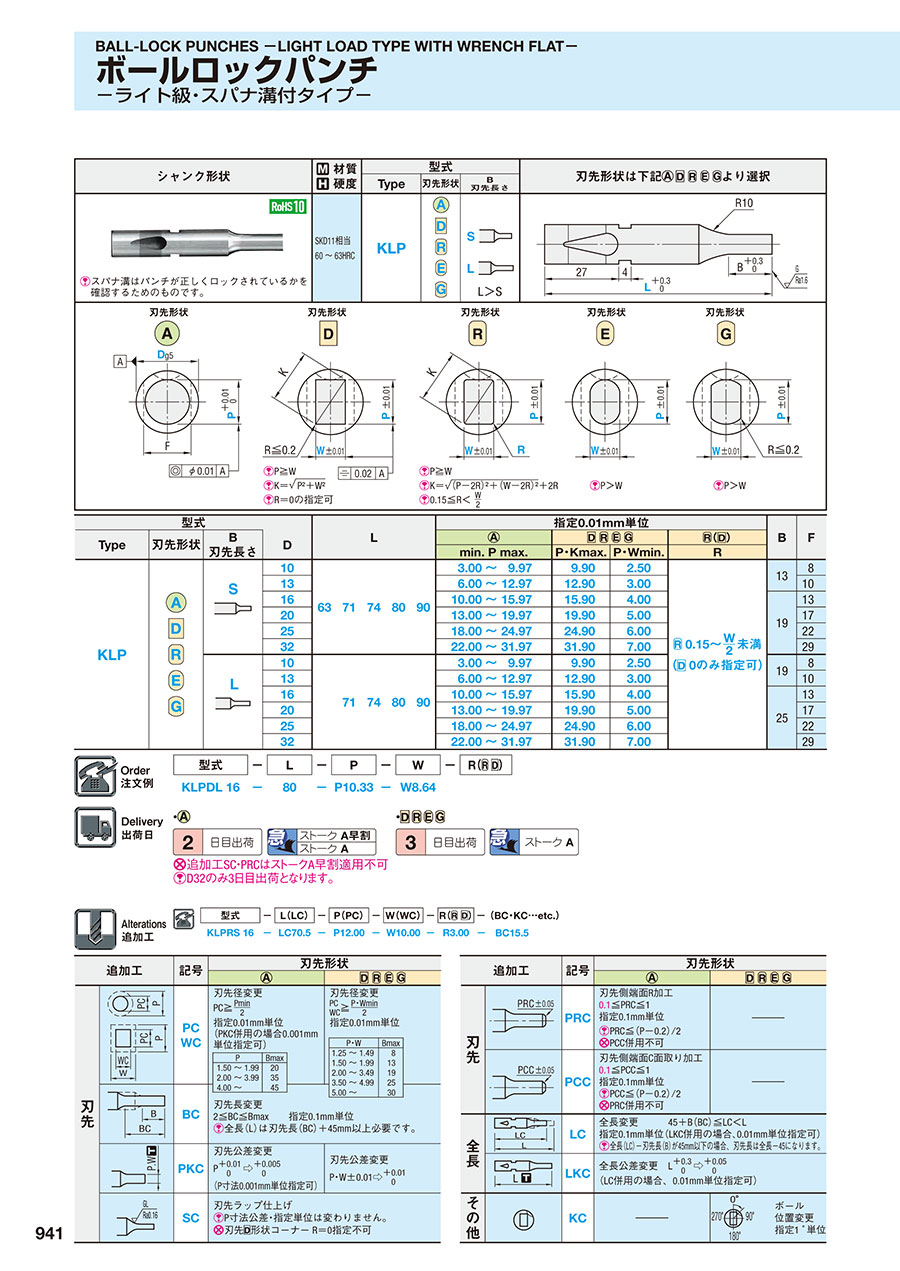

カタログ |P.941

通常単価(税別): -

税込単価: -

通常出荷日：2日目～3日目

ライト級・スパナ溝付のボールロックパンチです。材質はダイス鋼です。

未確定：候補が432型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

スパナ溝はパンチが正しくロックされているかを確認するためのものです。

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
SKD11相当 60～63HRC	KLP		L＞S

規格表

型式				L					指定0.01mm単位				B	F
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D						min. P max.	P・Kmax.	P・Wmin.	R
KLP			10	63	71	74	80	90	3.00～9.97	9.90	2.50		13	8
			13						6.00～12.97	12.90	3.00		13	10
			16						10.00～15.97	15.90	4.00		19	13
			20						13.00～19.97	19.90	5.00			17
			25						18.00～24.97	24.90	6.00			22
			32						22.00～31.97	31.90	7.00			29
			10		71	74	80	90	3.00～9.97	9.90	2.50		19	8
			13						6.00～12.97	12.90	3.00		19	10
			16						10.00～15.97	15.90	4.00		25	13
			20						13.00～19.97	19.90	5.00			17
			25						18.00～24.97	24.90	6.00			22
			32						22.00～31.97	31.90	7.00			29

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

KLPAL10-[71,74,80,90]-P[3-9.97/0.01]

KLPAL10-[71,74,80,90]-PC[1.5-2.99/0.01]

KLPAL10-LC[47-89.9/0.1]-P[3-9.97/0.01]

KLPAL10-LC[47-89.9/0.1]-PC[1.5-2.99/0.01]

KLPAL13-[71,74,80,90]-P[6-12.97/0.01]

KLPAL13-[71,74,80,90]-PC[3-5.99/0.01]

KLPAL13-LC[47-89.9/0.1]-P[6-12.97/0.01]

KLPAL13-LC[47-89.9/0.1]-PC[3-5.99/0.01]

KLPAL16-[71,74,80,90]-P[10-15.97/0.01]

KLPAL16-[71,74,80,90]-PC[5-9.99/0.01]

KLPAL16-LC[47-89.9/0.1]-P[10-15.97/0.01]

KLPAL16-LC[47-89.9/0.1]-PC[5-9.99/0.01]

KLPAL20-[71,74,80,90]-P[13-19.97/0.01]

KLPAL20-[71,74,80,90]-PC[6.5-12.99/0.01]

KLPAL20-LC[47-89.9/0.1]-P[13-19.97/0.01]

KLPAL20-LC[47-89.9/0.1]-PC[6.5-12.99/0.01]

KLPAL25-[71,74,80,90]-P[18-24.97/0.01]

KLPAL25-[71,74,80,90]-PC[9-17.99/0.01]

KLPAL25-LC[47-89.9/0.1]-P[18-24.97/0.01]

KLPAL25-LC[47-89.9/0.1]-PC[9-17.99/0.01]

KLPAL32-[71,74,80,90]-P[22-31.97/0.01]

KLPAL32-[71,74,80,90]-PC[11-21.99/0.01]

KLPAL32-LC[47-89.9/0.1]-P[22-31.97/0.01]

KLPAL32-LC[47-89.9/0.1]-PC[11-21.99/0.01]

KLPAS10-[63,71,74,80,90]-P[3-9.97/0.01]

KLPAS10-[63,71,74,80,90]-PC[1.5-2.99/0.01]

KLPAS10-LC[47-89.9/0.1]-P[3-9.97/0.01]

KLPAS10-LC[47-89.9/0.1]-PC[1.5-2.99/0.01]

KLPAS13-[63,71,74,80,90]-P[6-12.97/0.01]

KLPAS13-[63,71,74,80,90]-PC[3-5.99/0.01]

KLPAS13-LC[47-89.9/0.1]-P[6-12.97/0.01]

KLPAS13-LC[47-89.9/0.1]-PC[3-5.99/0.01]

KLPAS16-[63,71,74,80,90]-P[10-15.97/0.01]

KLPAS16-[63,71,74,80,90]-PC[5-9.99/0.01]

KLPAS16-LC[47-89.9/0.1]-P[10-15.97/0.01]

KLPAS16-LC[47-89.9/0.1]-PC[5-9.99/0.01]

KLPAS20-[63,71,74,80,90]-P[13-19.97/0.01]

KLPAS20-[63,71,74,80,90]-PC[6.5-12.99/0.01]

KLPAS20-LC[47-89.9/0.1]-P[13-19.97/0.01]

KLPAS20-LC[47-89.9/0.1]-PC[6.5-12.99/0.01]

KLPAS25-[63,71,74,80,90]-P[18-24.97/0.01]

KLPAS25-[63,71,74,80,90]-PC[9-17.99/0.01]

KLPAS25-LC[47-89.9/0.1]-P[18-24.97/0.01]

KLPAS25-LC[47-89.9/0.1]-PC[9-17.99/0.01]

KLPAS32-[63,71,74,80,90]-P[22-31.97/0.01]

KLPAS32-[63,71,74,80,90]-PC[11-21.99/0.01]

KLPAS32-LC[47-89.9/0.1]-P[22-31.97/0.01]

KLPAS32-LC[47-89.9/0.1]-PC[11-21.99/0.01]

KLPDL10-[71,74,80,90]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]

KLPDL10-[71,74,80,90]-P[2.5-9.9/0.01]-WC[1.25-2.49/0.01]

KLPDL10-[71,74,80,90]-PC[1.25-2.49/0.01]-W[2.5-9.9/0.01]

KLPDL10-[71,74,80,90]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01]

KLPDL10-LC[47-89.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]

KLPDL10-LC[47-89.9/0.1]-P[2.5-9.9/0.01]-WC[1.25-2.49/0.01]

KLPDL10-LC[47-89.9/0.1]-PC[1.25-2.49/0.01]-W[2.5-9.9/0.01]

KLPDL10-LC[47-89.9/0.1]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01]

KLPDL13-[71,74,80,90]-P[3-12.9/0.01]-W[3-12.9/0.01]

KLPDL13-[71,74,80,90]-P[3-12.9/0.01]-WC[1.5-2.99/0.01]

KLPDL13-[71,74,80,90]-PC[1.5-2.99/0.01]-W[3-12.9/0.01]

KLPDL13-[71,74,80,90]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]

刃先形状

B(刃先長さ)

(mm)

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	L	10	71	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	71	-	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	10	-	47 ～ 89.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	-	47 ～ 89.9	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	13	71	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	71	-	-	3 ～ 5.99	-	-	-	10	1個
丸形	L	13	-	47 ～ 89.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	-	47 ～ 89.9	-	3 ～ 5.99	-	-	-	10	1個
丸形	L	16	71	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	71	-	-	5 ～ 9.99	-	-	-	10	1個
丸形	L	16	-	47 ～ 89.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	-	47 ～ 89.9	-	5 ～ 9.99	-	-	-	10	1個
丸形	L	20	71	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	71	-	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	20	-	47 ～ 89.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	-	47 ～ 89.9	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	25	71	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	71	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	25	-	47 ～ 89.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	-	47 ～ 89.9	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	32	71 ～ 90	-	22 ～ 31.97	-	-	-	-	10	1個
丸形	L	32	71 ～ 90	-	-	11 ～ 21.99	-	-	-	10	1個
丸形	L	32	-	47 ～ 89.9	22 ～ 31.97	-	-	-	-	10	1個
丸形	L	32	-	47 ～ 89.9	-	11 ～ 21.99	-	-	-	10	1個
丸形	S	10	63 ～ 71	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	63 ～ 71	-	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	10	-	47 ～ 89.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	-	47 ～ 89.9	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	13	63 ～ 71	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	63 ～ 71	-	-	3 ～ 5.99	-	-	-	10	1個
丸形	S	13	-	47 ～ 89.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	-	47 ～ 89.9	-	3 ～ 5.99	-	-	-	10	1個
丸形	S	16	63 ～ 71	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	63 ～ 71	-	-	5 ～ 9.99	-	-	-	10	1個
丸形	S	16	-	47 ～ 89.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	-	47 ～ 89.9	-	5 ～ 9.99	-	-	-	10	1個
丸形	S	20	63 ～ 71	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	63 ～ 71	-	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	20	-	47 ～ 89.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	-	47 ～ 89.9	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	25	63 ～ 71	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	63 ～ 71	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	25	-	47 ～ 89.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	-	47 ～ 89.9	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	32	63 ～ 90	-	22 ～ 31.97	-	-	-	-	10	1個
丸形	S	32	63 ～ 90	-	-	11 ～ 21.99	-	-	-	10	1個
丸形	S	32	-	47 ～ 89.9	22 ～ 31.97	-	-	-	-	10	1個
丸形	S	32	-	47 ～ 89.9	-	11 ～ 21.99	-	-	-	10	1個
長方形	L	10	71	-	2.5 ～ 9.9	-	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	71	-	2.5 ～ 9.9	-	-	-	1.25 ～ 2.49	10	1個
長方形	L	10	71	-	-	1.25 ～ 2.49	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	71	-	-	1.25 ～ 2.49	-	-	1.25 ～ 2.49	10	1個
長方形	L	10	-	47 ～ 89.9	2.5 ～ 9.9	-	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	-	47 ～ 89.9	2.5 ～ 9.9	-	-	-	1.25 ～ 2.49	10	1個
長方形	L	10	-	47 ～ 89.9	-	1.25 ～ 2.49	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	-	47 ～ 89.9	-	1.25 ～ 2.49	-	-	1.25 ～ 2.49	10	1個
長方形	L	13	71	-	3 ～ 12.9	-	-	3 ～ 12.9	-	10	1個
長方形	L	13	71	-	3 ～ 12.9	-	-	-	1.5 ～ 2.99	10	1個
長方形	L	13	71	-	-	1.5 ～ 2.99	-	3 ～ 12.9	-	10	1個
長方形	L	13	71	-	-	1.5 ～ 2.99	-	-	1.5 ～ 2.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ライト級・スパナ溝付のボールロックパンチです。材質はダイス鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールロックパンチ　ライト級スパナ溝付のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスパナ溝付きのボールロックパンチは何故スパナ溝を付けているのですか？

パンチが正しく固定されているかを確認するためです。
