ボールロックジェクタパンチ　ヘビー級

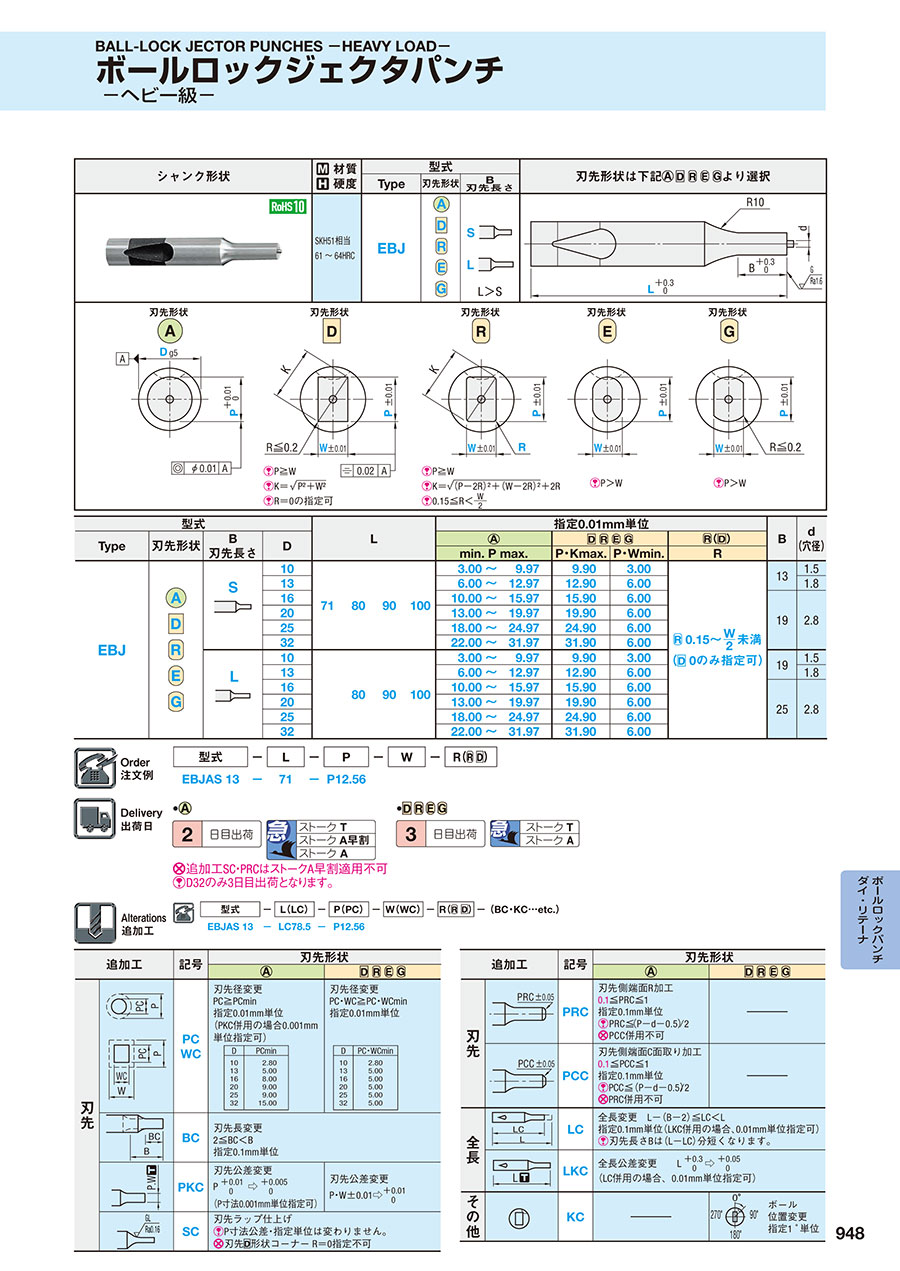

カタログ |P.948

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールロックパンチ　ライト級

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールロックパンチ　ヘビー級

通常出荷日：2 日目～

ヘビー級のボールロックジェクタパンチとなります。材質はハイス鋼です。

詳細情報を確認する

種別
ジェクタ（ジェクトール）
材質
SKH51相当

無料3D-CADライブラリー申し込み受付中

未確定：候補が432型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
SKH51相当 61～64HRC	EBJ		L＞S

規格表

型式				L				指定0.01mm単位				B	d （穴径）
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D					min. P max.	P・Kmax.	P・Wmin.	R
EBJ			10	71	80	90	100	3.00～9.97	9.90	3.00		13	1.5
			13					6.00～12.97	12.90	6.00		13	1.8
			16					10.00～15.97	15.90	6.00		19	2.8
			20					13.00～19.97	19.90	6.00
			25					18.00～24.97	24.90	6.00
			32					22.00～31.97	31.90	6.00
			10		80	90	100	3.00～9.97	9.90	3.00		19	1.5
			13					6.00～12.97	12.90	6.00		19	1.8
			16					10.00～15.97	15.90	6.00		25	2.8
			20					13.00～19.97	19.90	6.00
			25					18.00～24.97	24.90	6.00
			32					22.00～31.97	31.90	6.00

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

EBJAL10-[80,90,100]-P[3-9.97/0.01]

EBJAL10-[80,90,100]-PC[2.8-2.99/0.01]

EBJAL10-LC[47-99.9/0.1]-P[3-9.97/0.01]

EBJAL10-LC[47-99.9/0.1]-PC[2.8-2.99/0.01]

EBJAL13-[80,90,100]-P[6-12.97/0.01]

EBJAL13-[80,90,100]-PC[5-5.99/0.01]

EBJAL13-LC[47-99.9/0.1]-P[6-12.97/0.01]

EBJAL13-LC[47-99.9/0.1]-PC[5-5.99/0.01]

EBJAL16-[80,90,100]-P[10-15.97/0.01]

EBJAL16-[80,90,100]-PC[8-9.99/0.01]

EBJAL16-LC[47-99.9/0.1]-P[10-15.97/0.01]

EBJAL16-LC[47-99.9/0.1]-PC[8-9.99/0.01]

EBJAL20-[80,90,100]-P[13-19.97/0.01]

EBJAL20-[80,90,100]-PC[9-12.99/0.01]

EBJAL20-LC[47-99.9/0.1]-P[13-19.97/0.01]

EBJAL20-LC[47-99.9/0.1]-PC[9-12.99/0.01]

EBJAL25-[80,90,100]-P[18-24.97/0.01]

EBJAL25-[80,90,100]-PC[9-17.99/0.01]

EBJAL25-LC[47-99.9/0.1]-P[18-24.97/0.01]

EBJAL25-LC[47-99.9/0.1]-PC[9-17.99/0.01]

EBJAL32-[80,90,100]-P[22-31.97/0.01]

EBJAL32-[80,90,100]-PC[15-21.99/0.01]

EBJAL32-LC[47-99.9/0.1]-P[22-31.97/0.01]

EBJAL32-LC[47-99.9/0.1]-PC[15-21.99/0.01]

EBJAS10-[71,80,90,100]-P[3-9.97/0.01]

EBJAS10-[71,80,90,100]-PC[2.8-2.99/0.01]

EBJAS10-LC[47-99.9/0.1]-P[3-9.97/0.01]

EBJAS10-LC[47-99.9/0.1]-PC[2.8-2.99/0.01]

EBJAS13-[71,80,90,100]-P[6-12.97/0.01]

EBJAS13-[71,80,90,100]-PC[5-5.99/0.01]

EBJAS13-LC[47-99.9/0.1]-P[6-12.97/0.01]

EBJAS13-LC[47-99.9/0.1]-PC[5-5.99/0.01]

EBJAS16-[71,80,90,100]-P[10-15.97/0.01]

EBJAS16-[71,80,90,100]-PC[8-9.99/0.01]

EBJAS16-LC[47-99.9/0.1]-P[10-15.97/0.01]

EBJAS16-LC[47-99.9/0.1]-PC[8-9.99/0.01]

EBJAS20-[71,80,90,100]-P[13-19.97/0.01]

EBJAS20-[71,80,90,100]-PC[9-12.99/0.01]

EBJAS20-LC[47-99.9/0.1]-P[13-19.97/0.01]

EBJAS20-LC[47-99.9/0.1]-PC[9-12.99/0.01]

EBJAS25-[71,80,90,100]-P[18-24.97/0.01]

EBJAS25-[71,80,90,100]-PC[9-17.99/0.01]

EBJAS25-LC[47-99.9/0.1]-P[18-24.97/0.01]

EBJAS25-LC[47-99.9/0.1]-PC[9-17.99/0.01]

EBJAS32-[71,80,90,100]-P[22-31.97/0.01]

EBJAS32-[71,80,90,100]-PC[15-21.99/0.01]

EBJAS32-LC[47-99.9/0.1]-P[22-31.97/0.01]

EBJAS32-LC[47-99.9/0.1]-PC[15-21.99/0.01]

EBJDL10-[80,90,100]-P[3-9.9/0.01]-W[3-9.9/0.01]

EBJDL10-[80,90,100]-P[3-9.9/0.01]-WC[2.8-2.99/0.01]

EBJDL10-[80,90,100]-PC[2.8-2.99/0.01]-W[3-9.9/0.01]

EBJDL10-[80,90,100]-PC[2.8-2.99/0.01]-WC[2.8-2.99/0.01]

EBJDL10-LC[47-99.9/0.1]-P[3-9.9/0.01]-W[3-9.9/0.01]

EBJDL10-LC[47-99.9/0.1]-P[3-9.9/0.01]-WC[2.8-2.99/0.01]

EBJDL10-LC[47-99.9/0.1]-PC[2.8-2.99/0.01]-W[3-9.9/0.01]

EBJDL10-LC[47-99.9/0.1]-PC[2.8-2.99/0.01]-WC[2.8-2.99/0.01]

EBJDL13-[80,90,100]-P[6-12.9/0.01]-W[6-12.9/0.01]

EBJDL13-[80,90,100]-P[6-12.9/0.01]-WC[5-5.99/0.01]

EBJDL13-[80,90,100]-PC[5-5.99/0.01]-W[6-12.9/0.01]

EBJDL13-[80,90,100]-PC[5-5.99/0.01]-WC[5-5.99/0.01]

刃先形状

B(刃先長さ)

(mm)

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	L	10	80 ～ 100	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	80 ～ 100	-	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	L	10	-	47 ～ 99.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	-	47 ～ 99.9	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	L	13	80 ～ 100	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	80 ～ 100	-	-	5 ～ 5.99	-	-	-	10	1個
丸形	L	13	-	47 ～ 99.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	-	47 ～ 99.9	-	5 ～ 5.99	-	-	-	10	1個
丸形	L	16	80 ～ 100	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	80 ～ 100	-	-	8 ～ 9.99	-	-	-	10	1個
丸形	L	16	-	47 ～ 99.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	-	47 ～ 99.9	-	8 ～ 9.99	-	-	-	10	1個
丸形	L	20	80 ～ 100	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	80 ～ 100	-	-	9 ～ 12.99	-	-	-	10	1個
丸形	L	20	-	47 ～ 99.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	-	47 ～ 99.9	-	9 ～ 12.99	-	-	-	10	1個
丸形	L	25	80 ～ 100	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	80 ～ 100	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	25	-	47 ～ 99.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	-	47 ～ 99.9	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	32	80 ～ 100	-	22 ～ 31.97	-	-	-	-	10	1個
丸形	L	32	80 ～ 100	-	-	15 ～ 21.99	-	-	-	10	1個
丸形	L	32	-	47 ～ 99.9	22 ～ 31.97	-	-	-	-	10	1個
丸形	L	32	-	47 ～ 99.9	-	15 ～ 21.99	-	-	-	10	1個
丸形	S	10	71 ～ 100	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	71 ～ 100	-	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	S	10	-	47 ～ 99.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	-	47 ～ 99.9	-	2.8 ～ 2.99	-	-	-	10	1個
丸形	S	13	71 ～ 100	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	71 ～ 100	-	-	5 ～ 5.99	-	-	-	10	1個
丸形	S	13	-	47 ～ 99.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	-	47 ～ 99.9	-	5 ～ 5.99	-	-	-	10	1個
丸形	S	16	71 ～ 100	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	71 ～ 100	-	-	8 ～ 9.99	-	-	-	10	1個
丸形	S	16	-	47 ～ 99.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	-	47 ～ 99.9	-	8 ～ 9.99	-	-	-	10	1個
丸形	S	20	71 ～ 100	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	71 ～ 100	-	-	9 ～ 12.99	-	-	-	10	1個
丸形	S	20	-	47 ～ 99.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	-	47 ～ 99.9	-	9 ～ 12.99	-	-	-	10	1個
丸形	S	25	71 ～ 100	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	71 ～ 100	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	25	-	47 ～ 99.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	-	47 ～ 99.9	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	32	71 ～ 100	-	22 ～ 31.97	-	-	-	-	10	1個
丸形	S	32	71 ～ 100	-	-	15 ～ 21.99	-	-	-	10	1個
丸形	S	32	-	47 ～ 99.9	22 ～ 31.97	-	-	-	-	10	1個
丸形	S	32	-	47 ～ 99.9	-	15 ～ 21.99	-	-	-	10	1個
長方形	L	10	80 ～ 100	-	3 ～ 9.9	-	-	3 ～ 9.9	-	10	1個
長方形	L	10	80 ～ 100	-	3 ～ 9.9	-	-	-	2.8 ～ 2.99	10	1個
長方形	L	10	80 ～ 100	-	-	2.8 ～ 2.99	-	3 ～ 9.9	-	10	1個
長方形	L	10	80 ～ 100	-	-	2.8 ～ 2.99	-	-	2.8 ～ 2.99	10	1個
長方形	L	10	-	47 ～ 99.9	3 ～ 9.9	-	-	3 ～ 9.9	-	10	1個
長方形	L	10	-	47 ～ 99.9	3 ～ 9.9	-	-	-	2.8 ～ 2.99	10	1個
長方形	L	10	-	47 ～ 99.9	-	2.8 ～ 2.99	-	3 ～ 9.9	-	10	1個
長方形	L	10	-	47 ～ 99.9	-	2.8 ～ 2.99	-	-	2.8 ～ 2.99	10	1個
長方形	L	13	80 ～ 100	-	6 ～ 12.9	-	-	6 ～ 12.9	-	10	1個
長方形	L	13	80 ～ 100	-	6 ～ 12.9	-	-	-	5 ～ 5.99	10	1個
長方形	L	13	80 ～ 100	-	-	5 ～ 5.99	-	6 ～ 12.9	-	10	1個
長方形	L	13	80 ～ 100	-	-	5 ～ 5.99	-	-	5 ～ 5.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ヘビー級のボールロックジェクタパンチとなります。材質はハイス鋼です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールロックジェクタパンチ　ヘビー級のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ボールロックジェクタパンチ　ヘビー級	ボールロックジェクタパンチ－ヘビー級・TiCNコーティング－	ボールロックジェクタパンチ　ヘビー級スパナ溝付	ボールロックジェクタパンチ　ライト級	ボールロックジェクタパンチ－ヘビー級・スパナ溝付タイプ　TiCNコーティング－	ボールロックジェクタパンチ－ヘビー級・HWコート処理－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	2日目〜	2日目〜	2日目〜	3日目
種別	ジェクタ（ジェクトール）	ジェクタ（ジェクトール）	スパナ溝付ジェクタ	ジェクタ（ジェクトール）	スパナ溝付ジェクタ	ジェクタ（ジェクトール）
材質	SKH51相当	SKH51相当	SKH51相当	SKD11相当	SKH51相当	SKH51相当
