ミスミ

ボールロックパンチ　ヘビー級

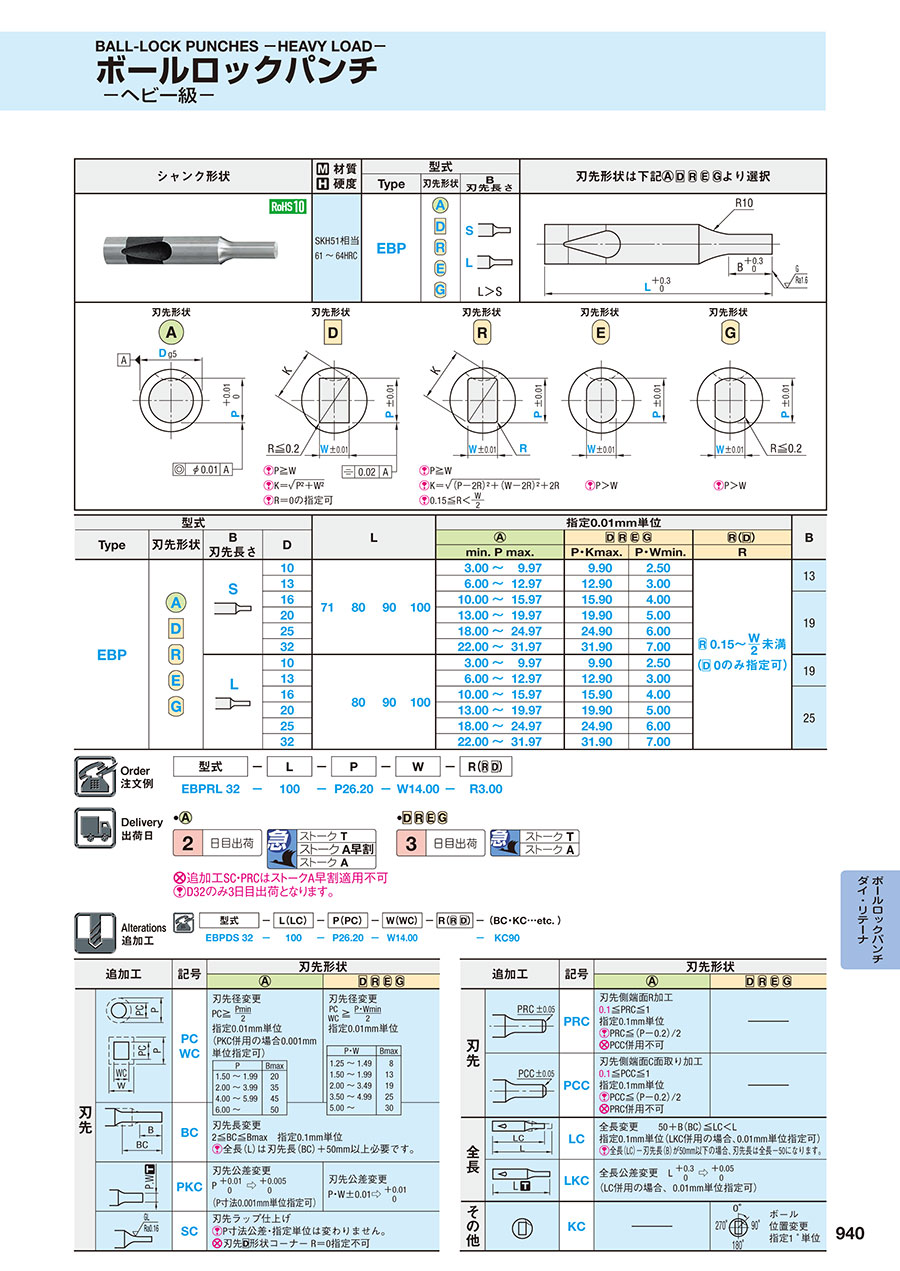

カタログ |P.940

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールロックパンチ　ライト級

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールロックジェクタパンチ　ヘビー級

通常出荷日：2 日目～

ヘビー級のボールロックパンチとなります。材質はハイス鋼となります。

詳細情報を確認する

種別
ショルダー（レギュラー）
材質
SKH51相当

無料3D-CADライブラリー申し込み受付中

未確定：候補が432型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
SKH51相当 61～64HRC	EBP		L＞S

規格表

型式				L				指定0.01mm単位				B
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D					min. P max.	P・Kmax.	P・Wmin.	R
EBP			10	71	80	90	100	3.00～9.97	9.90	2.50		13
			13					6.00～12.97	12.90	3.00		13
			16					10.00～15.97	15.90	4.00		19
			20					13.00～19.97	19.90	5.00
			25					18.00～24.97	24.90	6.00
			32					22.00～31.97	31.90	7.00
			10		80	90	100	3.00～9.97	9.90	2.50		19
			13					6.00～12.97	12.90	3.00		19
			16					10.00～15.97	15.90	4.00		25
			20					13.00～19.97	19.90	5.00
			25					18.00～24.97	24.90	6.00
			32					22.00～31.97	31.90	7.00

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

EBPAL10-[80,90,100]-P[3-9.97/0.01]

EBPAL10-[80,90,100]-PC[1.5-2.99/0.01]

EBPAL10-LC[47-99.9/0.1]-P[3-9.97/0.01]

EBPAL10-LC[47-99.9/0.1]-PC[1.5-2.99/0.01]

EBPAL13-[80,90,100]-P[6-12.97/0.01]

EBPAL13-[80,90,100]-PC[3-5.99/0.01]

EBPAL13-LC[47-99.9/0.1]-P[6-12.97/0.01]

EBPAL13-LC[47-99.9/0.1]-PC[3-5.99/0.01]

EBPAL16-[80,90,100]-P[10-15.97/0.01]

EBPAL16-[80,90,100]-PC[5-9.99/0.01]

EBPAL16-LC[47-99.9/0.1]-P[10-15.97/0.01]

EBPAL16-LC[47-99.9/0.1]-PC[5-9.99/0.01]

EBPAL20-[80,90,100]-P[13-19.97/0.01]

EBPAL20-[80,90,100]-PC[6.5-12.99/0.01]

EBPAL20-LC[47-99.9/0.1]-P[13-19.97/0.01]

EBPAL20-LC[47-99.9/0.1]-PC[6.5-12.99/0.01]

EBPAL25-[80,90,100]-P[18-24.97/0.01]

EBPAL25-[80,90,100]-PC[9-17.99/0.01]

EBPAL25-LC[47-99.9/0.1]-P[18-24.97/0.01]

EBPAL25-LC[47-99.9/0.1]-PC[9-17.99/0.01]

EBPAL32-[80,90,100]-P[22-31.97/0.01]

EBPAL32-[80,90,100]-PC[11-21.99/0.01]

EBPAL32-LC[47-99.9/0.1]-P[22-31.97/0.01]

EBPAL32-LC[47-99.9/0.1]-PC[11-21.99/0.01]

EBPAS10-[71,80,90,100]-P[3-9.97/0.01]

EBPAS10-[71,80,90,100]-PC[1.5-2.99/0.01]

EBPAS10-LC[47-99.9/0.1]-P[3-9.97/0.01]

EBPAS10-LC[47-99.9/0.1]-PC[1.5-2.99/0.01]

EBPAS13-[71,80,90,100]-P[6-12.97/0.01]

EBPAS13-[71,80,90,100]-PC[3-5.99/0.01]

EBPAS13-LC[47-99.9/0.1]-P[6-12.97/0.01]

EBPAS13-LC[47-99.9/0.1]-PC[3-5.99/0.01]

EBPAS16-[71,80,90,100]-P[10-15.97/0.01]

EBPAS16-[71,80,90,100]-PC[5-9.99/0.01]

EBPAS16-LC[47-99.9/0.1]-P[10-15.97/0.01]

EBPAS16-LC[47-99.9/0.1]-PC[5-9.99/0.01]

EBPAS20-[71,80,90,100]-P[13-19.97/0.01]

EBPAS20-[71,80,90,100]-PC[6.5-12.99/0.01]

EBPAS20-LC[47-99.9/0.1]-P[13-19.97/0.01]

EBPAS20-LC[47-99.9/0.1]-PC[6.5-12.99/0.01]

EBPAS25-[71,80,90,100]-P[18-24.97/0.01]

EBPAS25-[71,80,90,100]-PC[9-17.99/0.01]

EBPAS25-LC[47-99.9/0.1]-P[18-24.97/0.01]

EBPAS25-LC[47-99.9/0.1]-PC[9-17.99/0.01]

EBPAS32-[71,80,90,100]-P[22-31.97/0.01]

EBPAS32-[71,80,90,100]-PC[11-21.99/0.01]

EBPAS32-LC[47-99.9/0.1]-P[22-31.97/0.01]

EBPAS32-LC[47-99.9/0.1]-PC[11-21.99/0.01]

EBPDL10-[80,90,100]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]

EBPDL10-[80,90,100]-P[2.5-9.9/0.01]-WC[1.25-2.49/0.01]

EBPDL10-[80,90,100]-PC[1.25-2.49/0.01]-W[2.5-9.9/0.01]

EBPDL10-[80,90,100]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01]

EBPDL10-LC[47-99.9/0.1]-P[2.5-9.9/0.01]-W[2.5-9.9/0.01]

EBPDL10-LC[47-99.9/0.1]-P[2.5-9.9/0.01]-WC[1.25-2.49/0.01]

EBPDL10-LC[47-99.9/0.1]-PC[1.25-2.49/0.01]-W[2.5-9.9/0.01]

EBPDL10-LC[47-99.9/0.1]-PC[1.25-2.49/0.01]-WC[1.25-2.49/0.01]

EBPDL13-[80,90,100]-P[3-12.9/0.01]-W[3-12.9/0.01]

EBPDL13-[80,90,100]-P[3-12.9/0.01]-WC[1.5-2.99/0.01]

EBPDL13-[80,90,100]-PC[1.5-2.99/0.01]-W[3-12.9/0.01]

EBPDL13-[80,90,100]-PC[1.5-2.99/0.01]-WC[1.5-2.99/0.01]

刃先形状

B(刃先長さ)

(mm)

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	L	10	80 ～ 100	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	80 ～ 100	-	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	10	-	47 ～ 99.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	L	10	-	47 ～ 99.9	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	13	80 ～ 100	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	80 ～ 100	-	-	3 ～ 5.99	-	-	-	10	1個
丸形	L	13	-	47 ～ 99.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	L	13	-	47 ～ 99.9	-	3 ～ 5.99	-	-	-	10	1個
丸形	L	16	80 ～ 100	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	80 ～ 100	-	-	5 ～ 9.99	-	-	-	10	1個
丸形	L	16	-	47 ～ 99.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	L	16	-	47 ～ 99.9	-	5 ～ 9.99	-	-	-	10	1個
丸形	L	20	80 ～ 100	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	80 ～ 100	-	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	20	-	47 ～ 99.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	L	20	-	47 ～ 99.9	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	25	80 ～ 100	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	80 ～ 100	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	25	-	47 ～ 99.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	L	25	-	47 ～ 99.9	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	32	80 ～ 100	-	22 ～ 31.97	-	-	-	-	10	1個
丸形	L	32	80 ～ 100	-	-	11 ～ 21.99	-	-	-	10	1個
丸形	L	32	-	47 ～ 99.9	22 ～ 31.97	-	-	-	-	10	1個
丸形	L	32	-	47 ～ 99.9	-	11 ～ 21.99	-	-	-	10	1個
丸形	S	10	71 ～ 100	-	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	71 ～ 100	-	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	10	-	47 ～ 99.9	3 ～ 9.97	-	-	-	-	10	1個
丸形	S	10	-	47 ～ 99.9	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	13	71 ～ 100	-	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	71 ～ 100	-	-	3 ～ 5.99	-	-	-	10	1個
丸形	S	13	-	47 ～ 99.9	6 ～ 12.97	-	-	-	-	10	1個
丸形	S	13	-	47 ～ 99.9	-	3 ～ 5.99	-	-	-	10	1個
丸形	S	16	71 ～ 100	-	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	71 ～ 100	-	-	5 ～ 9.99	-	-	-	10	1個
丸形	S	16	-	47 ～ 99.9	10 ～ 15.97	-	-	-	-	10	1個
丸形	S	16	-	47 ～ 99.9	-	5 ～ 9.99	-	-	-	10	1個
丸形	S	20	71 ～ 100	-	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	71 ～ 100	-	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	20	-	47 ～ 99.9	13 ～ 19.97	-	-	-	-	10	1個
丸形	S	20	-	47 ～ 99.9	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	25	71 ～ 100	-	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	71 ～ 100	-	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	25	-	47 ～ 99.9	18 ～ 24.97	-	-	-	-	10	1個
丸形	S	25	-	47 ～ 99.9	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	32	71 ～ 100	-	22 ～ 31.97	-	-	-	-	10	1個
丸形	S	32	71 ～ 100	-	-	11 ～ 21.99	-	-	-	10	1個
丸形	S	32	-	47 ～ 99.9	22 ～ 31.97	-	-	-	-	10	1個
丸形	S	32	-	47 ～ 99.9	-	11 ～ 21.99	-	-	-	10	1個
長方形	L	10	80	-	2.5 ～ 9.9	-	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	80	-	2.5 ～ 9.9	-	-	-	1.25 ～ 2.49	10	1個
長方形	L	10	80	-	-	1.25 ～ 2.49	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	80	-	-	1.25 ～ 2.49	-	-	1.25 ～ 2.49	10	1個
長方形	L	10	-	47 ～ 99.9	2.5 ～ 9.9	-	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	-	47 ～ 99.9	2.5 ～ 9.9	-	-	-	1.25 ～ 2.49	10	1個
長方形	L	10	-	47 ～ 99.9	-	1.25 ～ 2.49	-	2.5 ～ 9.9	-	10	1個
長方形	L	10	-	47 ～ 99.9	-	1.25 ～ 2.49	-	-	1.25 ～ 2.49	10	1個
長方形	L	13	80	-	3 ～ 12.9	-	-	3 ～ 12.9	-	10	1個
長方形	L	13	80	-	3 ～ 12.9	-	-	-	1.5 ～ 2.99	10	1個
長方形	L	13	80	-	-	1.5 ～ 2.99	-	3 ～ 12.9	-	10	1個
長方形	L	13	80	-	-	1.5 ～ 2.99	-	-	1.5 ～ 2.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ヘビー級のボールロックパンチとなります。材質はハイス鋼となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールロックパンチ　ヘビー級のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

時間短縮

満足度：5.02018/06/18

プレス金型のピアス打ち分けに使用しています。時間短縮できて助かっています。相手先からも「ボールロックで」と指示される...もっと読む

0人が参考にしています。

製品の打ち抜き用

満足度：5.02018/06/01

ブランク材を多く在庫しているため、短納期です。特注品にも対応可否はありますが、検討してもらえます。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qボールロックパンチのライト級とヘビー級の違いを教えてください。また、他社製のボールロックパンチと整合性は有りますか？

ライト級とヘビー級では材質と(ライト級：SKD11､ヘビー級：SKH51）涙溝の深さ、ボールの入る穴(ボールシート）の大きさが違います。ボールの形状はミスミ独自で規格したもので、他社・ブランドが異なる場合(ミスミ/デイトン)、整合性はありません。

Qミスミのボールロックパンチとデイトンのリテーナは合いますか？

ボールロックの溝の形状や位置が若干異なります。そのためロックポジションも変わってしまうので、互換性はありません。
