ボールロックパンチ ライト級
- 通常単価(税別)
- -
- 税込単価
- -
ライト級のボールロックパンチとなります。材質はダイス鋼となります。
詳細情報を確認する未確定：候補が436型番あります。
商品情報

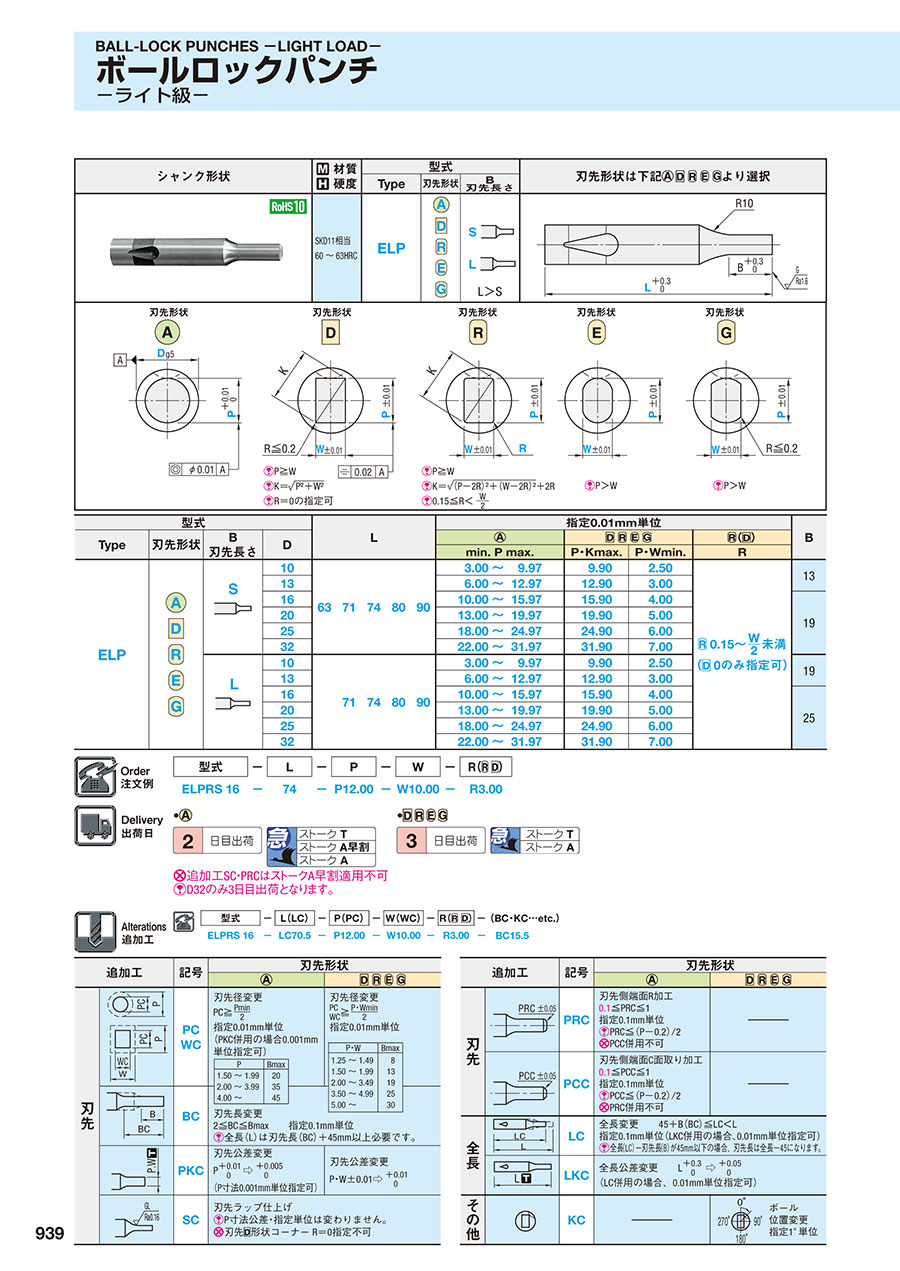

外形図・製品仕様
| 材質 硬度 | 型式 | ||
|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | |
| SKH51相当 61～64HRC | ELP |
|
L＞S |
規格表
| 型式 | L | 指定0.01mm単位 | B | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | D |
|
|
| |||||||
| min. P max. | P・Kmax. | P・Wmin. | R | ||||||||||
| ELP |
|
| 10 | 63 | 71 | 74 | 80 | 90 | 3.00～9.97 | 9.90 | 2.50 |
| 13 |
| 13 | 6.00～12.97 | 12.90 | 3.00 | ||||||||||
| 16 | 10.00～15.97 | 15.90 | 4.00 | 19 | |||||||||
| 20 | 13.00～19.97 | 19.90 | 5.00 | ||||||||||
| 25 | 18.00～24.97 | 24.90 | 6.00 | ||||||||||
| 32 | 22.00～31.97 | 31.90 | 7.00 | ||||||||||
| 10 | 71 | 74 | 80 | 90 | 3.00～9.97 | 9.90 | 2.50 | 19 | ||||
| 13 | 6.00～12.97 | 12.90 | 3.00 | ||||||||||
| 16 | 10.00～15.97 | 15.90 | 4.00 | 25 | |||||||||
| 20 | 13.00～19.97 | 19.90 | 5.00 | ||||||||||
| 25 | 18.00～24.97 | 24.90 | 6.00 | ||||||||||
| 32 | 22.00～31.97 | 31.90 | 7.00 | ||||||||||
注文例
