プレス金型部品技術窓口

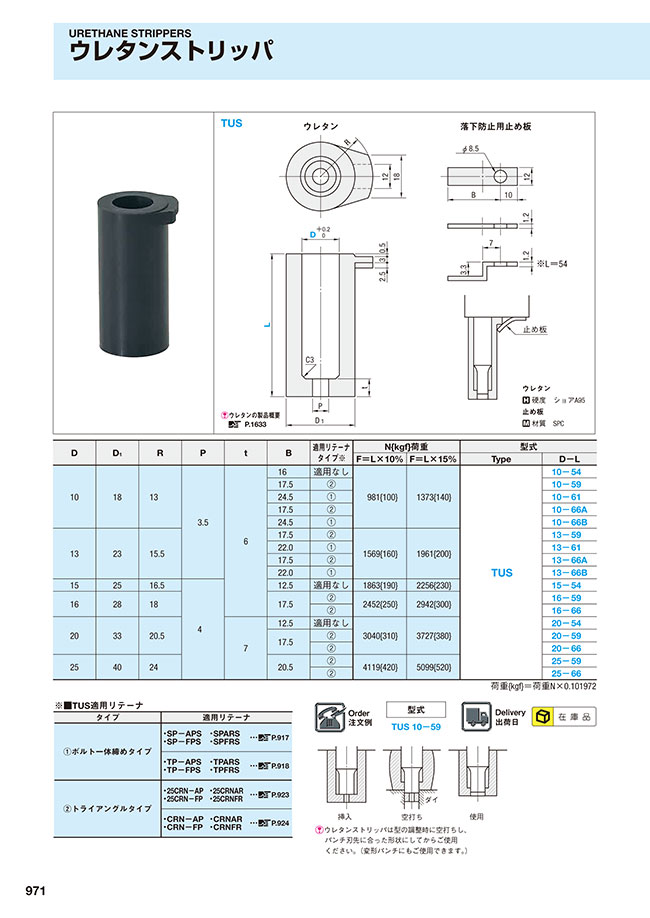

カタログ |P.971

ミスミ

ウレタンストリッパ止め板付

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 774円～2,506円

税込単価: 851円～2,757円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

落下防止ユニット用ウレタンストリッパ

4.6

通常価格(税別)： 370円 (税込価格：407円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ウレタン落下防止ユニット

通常価格(税別)： 720円 (税込価格：792円)

通常出荷日：在庫品1日目

ウレタンストリッパ止め板付です。ウレタンは高荷重用ウレタン、エステル系です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定 17 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

[ ! ]ウレタンの製品概要
>> P.1633

ウレタン
[ H ]硬度ショアA95止め板
[ M ]材質 SPC

規格表

D	D₁	R	P	t	B	適用リテーナタイプ※	N{kgf}荷重		型式
D	D₁	R	P	t	B	適用リテーナタイプ※	F＝L×10%	F＝L×15%	Type	D-L
10	18	13	3.5	6	16	適用なし	981{100}	1373{140}	TUS	10-54
					17.5	（2）				10-59
					24.5	（1）				10-61
					17.5	（2）				10-66A
					24.5	（1）				10-66B
13	23	15.5			17.5	（2）	1569{160}	1961{200}		13-59
					22.0	（1）				13-61
					17.5	（2）				13-66A
					22.0	（1）				13-66B
15	25	16.5	4		12.5	適用なし	1863{190}	2256{230}		15-54
16	28	18			17.5	（2）	2452{250}	2942{300}		16-59
16	28	18			17.5	（2）	2452{250}	2942{300}		16-66
20	33	20.5		7	12.5	適用なし	3040{310}	3727{380}		20-54
					17.5	（2）				20-59
					17.5	（2）				20-66
25	40	24			20.5	（2）	4119{420}	5099{520}		25-59
25	40	24			20.5	（2）	4119{420}	5099{520}		25-66

[ ! ]上記の荷重関連データは保証値ではなく、参考値となっております。
荷重{kgf}＝荷重N×0.101972

※■TUS適用リテーナ

タイプ	適用リテーナ
（1）ボルト一体締めタイプ	・SP-APS ・SP-FPS	・SPARS ・SPFRS	>> P.917
（1）ボルト一体締めタイプ	・TP-APS ・TP-FPS	・TPARS ・TPFRS	>> P.918
（2）トライアングルタイプ	・25CRN-AP ・25CRN-FP	・25CRNAR ・25CRNFR	>>P.923
（2）トライアングルタイプ	・CRN-AP ・CRN-FP	・CRNAR ・CRNFR	>>P.924

注文例

出荷日

絞り込み条件：3 項目の仕様が未選択です

適用リテーナタイプ
- ①ボルト一本締めタイプ
- ②トライアングルタイプ
- 適用リテーナ無し
D(適応パンチ径)(mm)
- 10
- 13
- 15
- 16
- 20
- 25
L(全長)(mm)
- 54
- 59
- 61
- 66
タイプ
- TUS
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

適用リテーナタイプ

D(適応パンチ径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

適用リテーナ無し	10	54	10	1個
②トライアングルタイプ	10	59	10	1個
①ボルト一本締めタイプ	10	61	10	1個
②トライアングルタイプ	10	66	10	1個
①ボルト一本締めタイプ	10	66	10	1個
②トライアングルタイプ	13	59	10	1個
①ボルト一本締めタイプ	13	61	10	1個
②トライアングルタイプ	13	66	10	1個
①ボルト一本締めタイプ	13	66	10	1個
適用リテーナ無し	15	54	10	1個
②トライアングルタイプ	16	59	10	1個
②トライアングルタイプ	16	66	10	1個
適用リテーナ無し	20	54	10	1個
②トライアングルタイプ	20	59	10	1個
②トライアングルタイプ	20	66	10	1個
②トライアングルタイプ	25	59	10	1個
②トライアングルタイプ	25	66	10	1個

通常単価(税別) (税込単価)	通常出荷日

774円 ( 851円 )	在庫品1日目当日出荷可能
774円 ( 851円 )	在庫品1日目当日出荷可能
809円 ( 890円 )	在庫品1日目当日出荷可能
809円 ( 890円 )	在庫品1日目当日出荷可能
809円 ( 890円 )	在庫品1日目当日出荷可能
866円 ( 953円 )	在庫品1日目当日出荷可能
924円 ( 1,016円 )	在庫品1日目当日出荷可能
924円 ( 1,016円 )	在庫品1日目当日出荷可能
924円 ( 1,016円 )	在庫品1日目当日出荷可能
1,016円 ( 1,118円 )	在庫品1日目当日出荷可能
1,063円 ( 1,169円 )	在庫品1日目当日出荷可能
1,155円 ( 1,271円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,733円 ( 1,906円 )	在庫品1日目当日出荷可能
2,402円 ( 2,642円 )	在庫品1日目当日出荷可能
2,506円 ( 2,757円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

ウレタンストリッパ止め板付です。ウレタンは高荷重用ウレタン、エステル系です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ウレタンストリッパ止め板付のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QウレタンストリッパUSNのウレタンと金属部分（S50C）はどのように接着していますか？

焼付接着をしています。
