プレス金型部品技術窓口

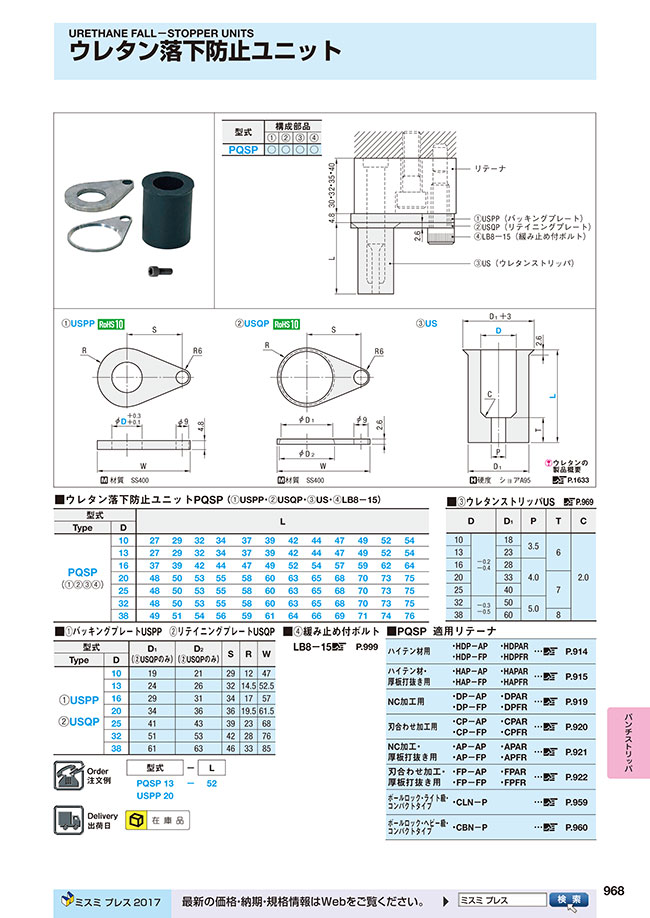

カタログ |P.968

ミスミ

ウレタン落下防止ユニット

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): 720円～4,158円

税込単価: 792円～4,574円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

落下防止ユニット用ウレタンストリッパ

4.6

通常価格(税別)： 370円 (税込価格：407円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ウレタンストリッパ止め板付

通常価格(税別)： 774円 (税込価格：851円)

通常出荷日：在庫品1日目

ウレタン落下防止ユニットです。材質はウレタン、SS400、SCM435です。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

型番

未確定 98 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

型式	構成部品
型式	①	②	③	④
PQSP	○	○	○	○

材質 SS400

硬度ショアA95

ウレタンの製品概要 P.1633

規格表

■ウレタン落下防止ユニットPQSP （①USPP・②USQP・③US・④LB8-15）

型式		L
Type	D	L
PQSP （①②③④）	10	27	29	32	34	37	39	42	44	47	49	52	54
	13	27	29	32	34	37	39	42	44	47	49	52	54
	16	37	39	42	44	47	49	52	54	57	59	62	64
	20	48	50	53	55	58	60	63	65	68	70	73	75
	25	48	50	53	55	58	60	63	65	68	70	73	75
	32	48	50	53	55	58	60	63	65	68	70	73	75
	38	49	51	54	56	59	61	64	66	69	71	74	76

■③ウレタンストリッパUS P.969

D		D₁	P	T	C
10	-0.2 -0.4	18	3.5	6	2.0
13		23	3.5
16		28	4.0
20		33		7
25		40
32	-0.3 -0.5	50	5.0
38	-0.3 -0.5	60	5.0	8

■①バッキングプレートUSPP ②リテイニングプレートUSQP

型式		D₁ （②USQPのみ）	D₂ （②USQPのみ）	S	R	W
Type	D	D₁ （②USQPのみ）	D₂ （②USQPのみ）	S	R	W
①USPP ②USQP	10	19	21	29	12	47
	13	24	26	32	14.5	52.5
	16	29	31	34	17	57
	20	34	36	36	19.5	61.5
	25	41	43	39	23	68
	32	51	53	42	28	76
	38	61	63	46	33	85

■④緩み止め付ボルトLB8-15 P.999

■PQSP 適用リテーナ

ハイテン材用	・HDP-AP ・HDP-FP	・HDPAR ・HDPFR	… P.914
ハイテン材・厚板打抜き用	・HAP-AP ・HAP-FP	・HAPAR ・HAPFR	… P.915
NC加工用	・DP-AP ・DP-FP	・DPAR ・DPFR	… P.919
刃合わせ加工用	・CP-AP ・CP-FP	・CPAR ・CPFR	… P.920
NC加工・厚板打抜き用	・AP-AP ・AP-FP	・APAR ・APFR	… P.921
刃合わせ加工・厚板打抜き用	・FP-AP ・FP-FP	・FPAR ・FPFR	… P.922
ボールロック・ライト級・コンパクトタイプ	・CLN-P		… P.959
ボールロック・ヘビー級・コンパクトタイプ	・CBN-P		… P.960

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

仕様
- バッキングプレート
- ユニット品
- リテイニングプレート
D(適応パンチ径)(mm)
- 10
- 13
- 16
- 20
- 25
- 32
- 38
L(全長)(mm)
- 27
- 29
- 32
- 34
- 37
- 39
- 42
- 44
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 68
- 69
- 70
- 71
- 73
- 74
- 75
- 76
タイプ
- PQSP
- USPP
- USQP
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能
7日以内

型番リスト

表示件数

型番

仕様

D(適応パンチ径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

ユニット品	10	27	10	1個
ユニット品	10	29	10	1個
ユニット品	10	32	10	1個
ユニット品	10	34	10	1個
ユニット品	10	37	10	1個
ユニット品	10	39	10	1個
ユニット品	10	42	10	1個
ユニット品	10	44	10	1個
ユニット品	10	47	10	1個
ユニット品	10	49	10	1個
ユニット品	10	52	10	1個
ユニット品	10	54	10	1個
ユニット品	13	27	10	1個
ユニット品	13	29	10	1個
ユニット品	13	32	10	1個
ユニット品	13	34	10	1個
ユニット品	13	37	10	1個
ユニット品	13	39	10	1個
ユニット品	13	42	10	1個
ユニット品	13	44	10	1個
ユニット品	13	47	10	1個
ユニット品	13	49	10	1個
ユニット品	13	52	10	1個
ユニット品	13	54	10	1個
ユニット品	16	37	10	1個
ユニット品	16	39	10	1個
ユニット品	16	42	10	1個
ユニット品	16	44	10	1個
ユニット品	16	47	10	1個
ユニット品	16	49	10	1個
ユニット品	16	52	10	1個
ユニット品	16	54	10	1個
ユニット品	16	57	10	1個
ユニット品	16	59	10	1個
ユニット品	16	62	10	1個
ユニット品	16	64	10	1個
ユニット品	20	48	10	1個
ユニット品	20	50	10	1個
ユニット品	20	53	10	1個
ユニット品	20	55	10	1個
ユニット品	20	58	10	1個
ユニット品	20	60	10	1個
ユニット品	20	63	10	1個
ユニット品	20	65	10	1個
ユニット品	20	68	10	1個
ユニット品	20	70	10	1個
ユニット品	20	73	10	1個
ユニット品	20	75	10	1個
ユニット品	25	48	10	1個
ユニット品	25	50	10	1個
ユニット品	25	53	10	1個
ユニット品	25	55	10	1個
ユニット品	25	58	10	1個
ユニット品	25	60	10	1個
ユニット品	25	63	10	1個
ユニット品	25	65	10	1個
ユニット品	25	68	10	1個
ユニット品	25	70	10	1個
ユニット品	25	73	10	1個
ユニット品	25	75	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,502円 ( 1,652円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,559円 ( 1,715円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
1,686円 ( 1,855円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能
2,726円 ( 2,999円 )	在庫品1日目当日出荷可能

基本情報

ウレタン落下防止ユニットです。材質はウレタン、SS400、SCM435です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ウレタン落下防止ユニットのレビュー

5平均満足度：5.05件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

リテーナとセットで

満足度：5.02018/06/18

リテーナ固定のパンチピンに使用しています。カムで使用する時が便利で助かってます。

1人が参考にしています。

　穴位置変更でパットが使えないためこの部品使用

満足度：5.02023/01/16

穴位置が微妙に異なる設変があり、ストリッパを埋めるかどうしようか迷っていた時にこの部品使用しました。利点としては修理した...もっと読む

0人が参考にしています。

ボタンダイ固定

満足度：5.02022/01/26

治具で使用するボタンダイを固定するために購入しました。ちょうどいいサイズがあり、助かりました。

0人が参考にしています。

プレス金型

満足度：5.02020/12/16

スペースが無い時や簡易的な型の時にウレタンと一緒に使っています。

0人が参考にしています。

金型部品として

満足度：5.02020/03/06

スぺ−スがなく、他のＰＡＤ（スチールＰＡＤなど）設置が難しい時などで使用する事が多いです。カム工程に使うこともありま...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qスパナ溝付きのボールロックパンチは何故スパナ溝を付けているのですか？

パンチが正しく固定されているかを確認するためです。
